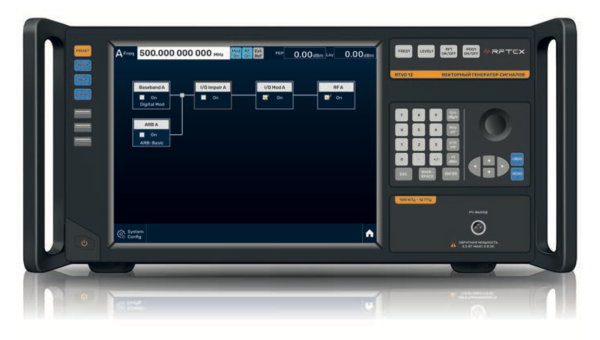

Векторные генераторы сигнала RFTEX серии RTVG
с диапазоном частот от 100 кГц до 3/6/12/20/44/50/67 ГГц
с диапазоном частот от 100 кГц до 3/6/12/20/44/50/67 ГГц
Подробнее
Описание
Векторные генераторы сигнала RFТЕХ имеют диапазон частотот от 100 кГц до 3/6/12/20/44/50/67 ГГц, диапазоном установки уровня выходной мощности от -120 до +15 дБм, ультра-низким уровнем собственных шумов и паразитных составляющих сигнала, внутренней полосой модуляции в реальном времени до 2 ГГц, внешним входом IQ модуляции, максимальной полосой модуляции до 2 ГГц, могут быть оснащены одним или двумя выходными портами. Поддерживают генерацию сигналов с различными видами модуляции.
- Диапазон частот: от 100 кГц до 3/6/12/20/44/50/67 ГГц
- Диапазон выходной мощности: от -120 дБм до +15 дБм
- Максимальная полоса пропускания внутренней полосы частот: 2 ГГц
- Максимальная полоса пропускания внешней модуляции основной полосы: 2 ГГц
- Поддержка цифровой модуляции
- Поддерживает многоканальные сигналы
- Поддерживает многоканальную цифровую модуляцию
- Поддерживает импульсный радар
- Поддерживает радиолокационные станции с непрерывной волной
- Поддержка гауссового шума
- Поддержка сигналов с переключением частоты
- Сверхнизкий фазовый шум и паразитные излучения
Характеристики
| Модель | Диапазон рабочих частот |
| RTVG 0З | 100 кГц ~ 3 ГГц |
| RTVG 06 | 100 кГц ~ 6 ГГц |
| RTVG 12 | 100 кГц ~ 12 ГГц |
| RTVG 12-2 | 100 кГц ~ 12 ГГц |
| RTVG 20 | 100 кГц ~ 20 ГГц |
| RTVG 20-2 | 100 кГц ~ 20 ГГц |
| RTVG 44 | 100 кГц ~ 44 ГГц |
| RTVG 44-2 | 100 кГц ~ 44 ГГц |
| RTVG 50 | 100 кГц ~ 50 ГГц |
| RTVG 67 | 100 кГц ~ 67 ГГц |
| Наименование характеристики | Значение |
| Дискретность установки частоты, Гц | 0.001 |
| Частота опорного генератора, МГц | 10 |
| Время переключения, мс | ≤20 |
|
Пределы допускаемой относительной погрешности установки частоты в день (после 30 дней подключенного электропитания) |
±5 × 10-10 |
| Номинальное значение частоты внутр. опорного генератора | 10 МГц |
| Номинальное значение частоты внеш. опорного генератора | 10 МГц |
|
Стабильность частоты внутр. опорного генератора (от 0 до 50 °С) |
±2 × 10-8 |
| Уровень сигнала внутреннего опорного генератора | 10 ± 3 дБм |
| Уровень сигнала внешнего опорного генератора | 5 ± 3 дБм |
| Диапазон установки фазы | 0 – 360 ° |
| Дискретность установки фазы | 0.1 ° |
| Диапазон установки задержки сигнала | 0 – 100 мкс |
| Задержка на установку значения сдвига сигнала | 1/DL (Где, DL тактовый цикл дан.) |
| Время переключения частоты, не более | 5 нс |
|
Минимальная длительность импульса, не более с опцией RTVG-P002 |
50 нс; 20 нс |
|
Период следования импульсов с опцией RTVG-P002 |
100 нс – 10 с; 40 нс – 10 с |
| Длительность фронтов импульса, не более | 10 нс |
| Mакс. полоса модуляции (опционально), МГц | 200; 500; 1000; 2000 |
| Oбъем памяти | 512 М выб. (в базе); 1 Г выб. или 2 Г выб. (опц.) |
Документы
RFТЕХ RTVG Спецификация
11.9 Мб
Описание
| Опции | Описание |
| RTVG-M001 | Программная опция Функция модуляции сигналами произвольной формы |
| RTVG-M002 | Программная опция Функция многотоновой модуляции |
| RTVG-M003 | Программная опция Функция ИКМ |
| RTVG-M004 | Программная опция Функция генерации АБГШ |
| RTVG -M005 | Программная опция Функция генерации сигналов с множественной несущей |
| RTVG -M006 | Программная опция Функция ППРЧ |
| RTVG -M007 | Программная опция Функция аналоговой модуляции |
| RTVG -M008 | Программная опция Функция воспроизведения сигнала несущей из файла |
| RTVG -M009 | Программная опция Функция воспроизведения последовательностей из файла |
| RTVG -P001 | Программная опция Функция импульсной модуляции |
| RTVG -P002 | Программная опция Функция модуляции узким импульсом |
| RTVG-S001 | Программная опция Функция свипирования по мощности |
| RTVG-PN002 | Ультранизкий фазовый шум |
| RTVG-BB500 | Полоса модуляции 500 МГц |
| RTVG-BB1000 | Полоса модуляции 1 ГГц |
| RTVG-BB2000 | Полоса модуляции 2 ГГц |
| RTVG-2GSA | Встроенная память 2 Гвыборки |
| RTVG-EIQ | Внешние входы IQ |
| RTVG-C001 | Реализация фазово-когерентных входных и выходных подключений |
Модели
| Модели | Описание |
| RTVG 03 | Одноканальный векторный генератор сигналов 3 GHz |
| RTVG 06 | Одноканальный векторный генератор сигналов 6 GHz |
| RTVG 12 | Одноканальный векторный генератор сигналов 12 GHz |
| RTVG 12-2 | Двухканальный векторный генератор сигналов 12 GHz |
| RTVG 20 | Одноканальный векторный генератор сигналов 20 GHz |
| RTVG 20-2 | Двухканальный векторный генератор сигналов 20 GHz |
| RTVG 44 | Одноканальный векторный генератор сигналов 44 GHz |
| RTVG 44-2 | Двухканальный векторный генератор сигналов 44 GHz |
| RTVG 50 | Одноканальный векторный генератор сигналов 50 GHz |
| RTVG 67 | Одноканальный векторный генератор сигналов 67 GHz |
