Генераторы функций/сигналов произвольной формы серии RIGOL DG1000 используют технологию прямого цифрового синтеза (DDS). Они могут генерировать точные, стабильные, чистые сигналы с низким уровнем искажений. Каждый канал может создавать синусоидальные, квадратные, линейные, импульсные или шумовые сигналы и координировать их с другим каналом. Каждый из этих приборов имеет по 2 канала, причем 2-й канал имеет более низкое выходное напряжение.
Основная область применения генераторов сигналов произвольной формы DG1000 – исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях. Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал). Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала
Генераторы реализуют виды модуляции: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM). Для всех сигналов есть возможность смещения по напряжению постоянного тока. Генераторы имеют встроенный частотомер.
Генераторы имеют интерфейсы:
USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
USB-device - соединение и контроль генератора с персональным компьютером.
LAN - подключения генератора к локальной сети и удаленного контроля.

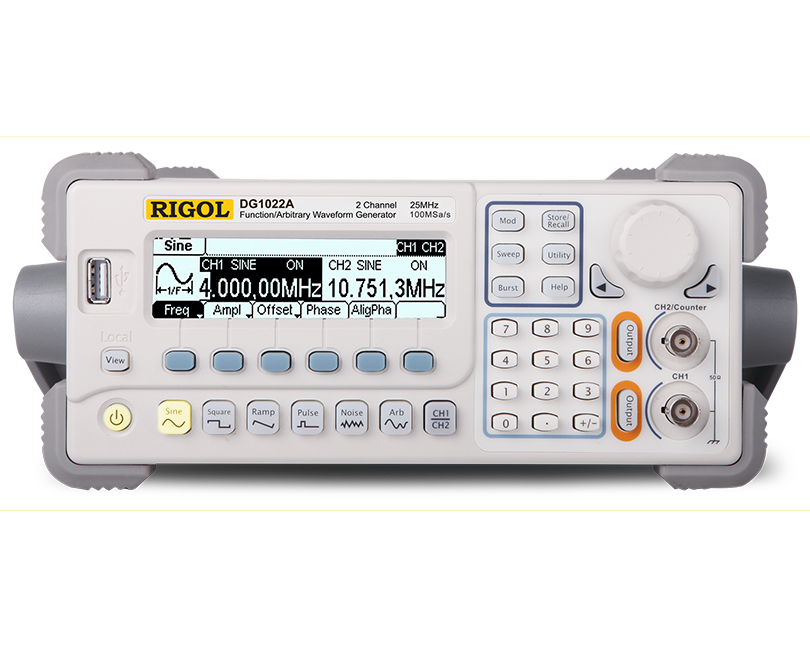

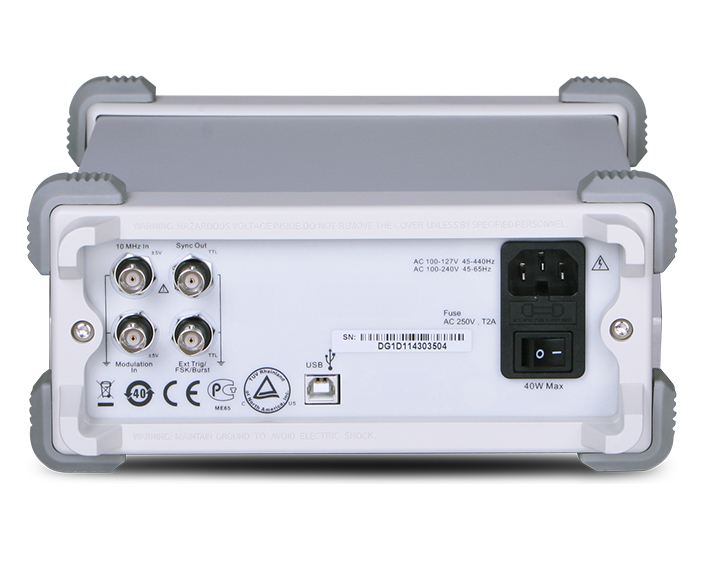

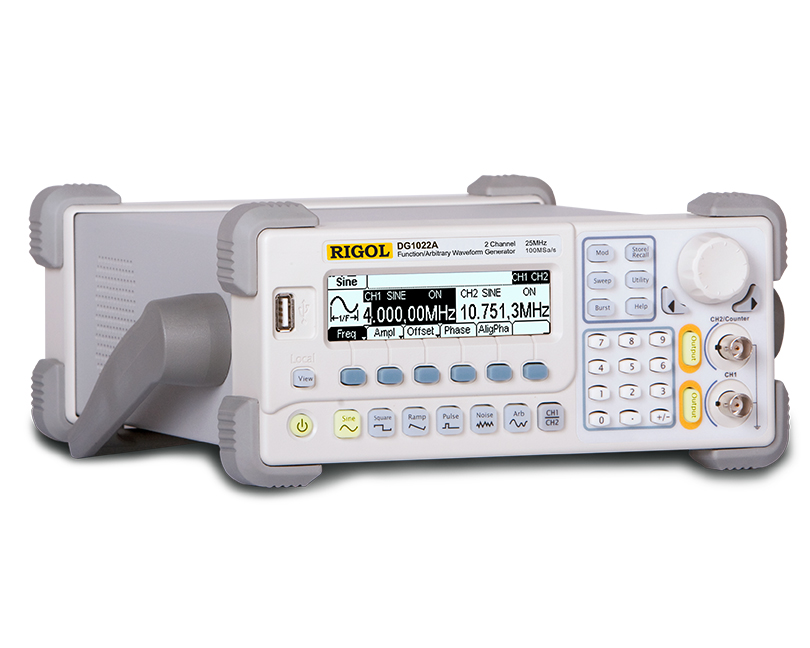

Конструктивно генераторы выполнены в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host. На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.
| Модель | DG1012 | DG1022 | DG1022A | DG1022U |
| Число каналов | 1 | 2 | ||
| Форма сигнала | Пределы установки частоты | |||
| Синус | 1 мкГц -15 МГц | 1 мкГц - 20 МГц | 1 мкГц – 25 МГц | |
| Прямоугольная | 1 мкГц - 4 МГц | 1 мкГц - 5 МГц | ||
| Треугольная | 1 мкГц -150 кГц | |||
| Импульс | 500 мГц – 2 МГц | 500 мкГц – 3 МГц | ||
| Шум (-3 дБ) | в полосе частот 1 мкГц – 5 МГц | |||
| Произвольная | 1 мкГц - 4 МГц | 1 мкГц – 5 МГц | ||
| Пределы допускаемой основной относительной погрешности установки частоты ± 1∙ 10-4 | ||||
| Пределы допускаемой дополнительной относительной погрешности установки частоты от изменения окружающей температуры ± 5 ∙ 10-6/ 0С | ||||
| Максимальная двойная амплитуда, В | ||||
|
Выход 50 Ом Выход высокоомный |
Канал 1 2 мВ - 10 В 4 мВ – 20 В |
Канал 2 2 мВ - 3 В 4 мВ - 6 В |
||
| Пределы допускаемой абсолютной погрешности установки амплитуды | ||||
| Синусоида 1 кГц | ± (0,01 ∙ Uуст + 1 мВ) (смещение 0 В, Uуст более 10 мВ) | |||
| Неравномерность амплитудной характеристики, дБ (синус, выход 50 Ом) | ||||
| Частота | Ниже 100 кГц | 100 кГц-5 МГц | 5 МГц -20 МГц | |
|
Канал 1 Канал 2 |
± 0,1 ± 0,1 |
± 0,15 ± 0,15 |
± 0,3 ± 0,3 |
|
| Искажения синусоидального сигнала | ||||
| Коэффициент гармоник, % | 0,2 (10 Гц-20 кГц) | |||
| Пилообразный сигнал | ||||
| Нелинейность (1 кГц, симметрия 100 %) | не более ± 0,001 | |||
| Симметричность, % | От 0 до 100 | |||
| Импульсный сигнал | ||||
| Длительность | От 20 нс до 2000 с | |||
| Погрешность длит. | 1∙10-4 Т + 6 нс | |||
| Время нарастания/ спада (напряж. 1 В) | Не более 20 нс | |||
| Выброс на вершине (напряж. 1 В) | Не более ± 50 мВ | |||
| Коэффициент заполнения сигналов прямоугольн. формы, % |
20 – 80 (частота 1 мкГц - 3 МГц) 40 – 60 (частота 3 МГц- 4 МГц) 50 (частота 4 МГц - 5 МГц) |
|||
| Асимметрия | 1% + 20 нс (коэффициент заполнения 50 %) | |||
| Частотомер | ||||
| Измеряемые величины | частота, цикл, длительность, скважность | |||
| Пределы измерения частоты | 100 мГц - 200 МГц | |||
| Модели | Описание |
| DG1012 | Генератор сигналов, 1 канал, 1 мкГц -15 МГц |
| DG1022 | Генератор сигналов, 2 канал, 1 мкГц - 20 МГц |
| DG1022A | Генератор сигналов, 2 канал, 1 мкГц - 25 МГц |
| DG1022U | Генератор сигналов, 2 канал, 1 мкГц - 25 МГц |
