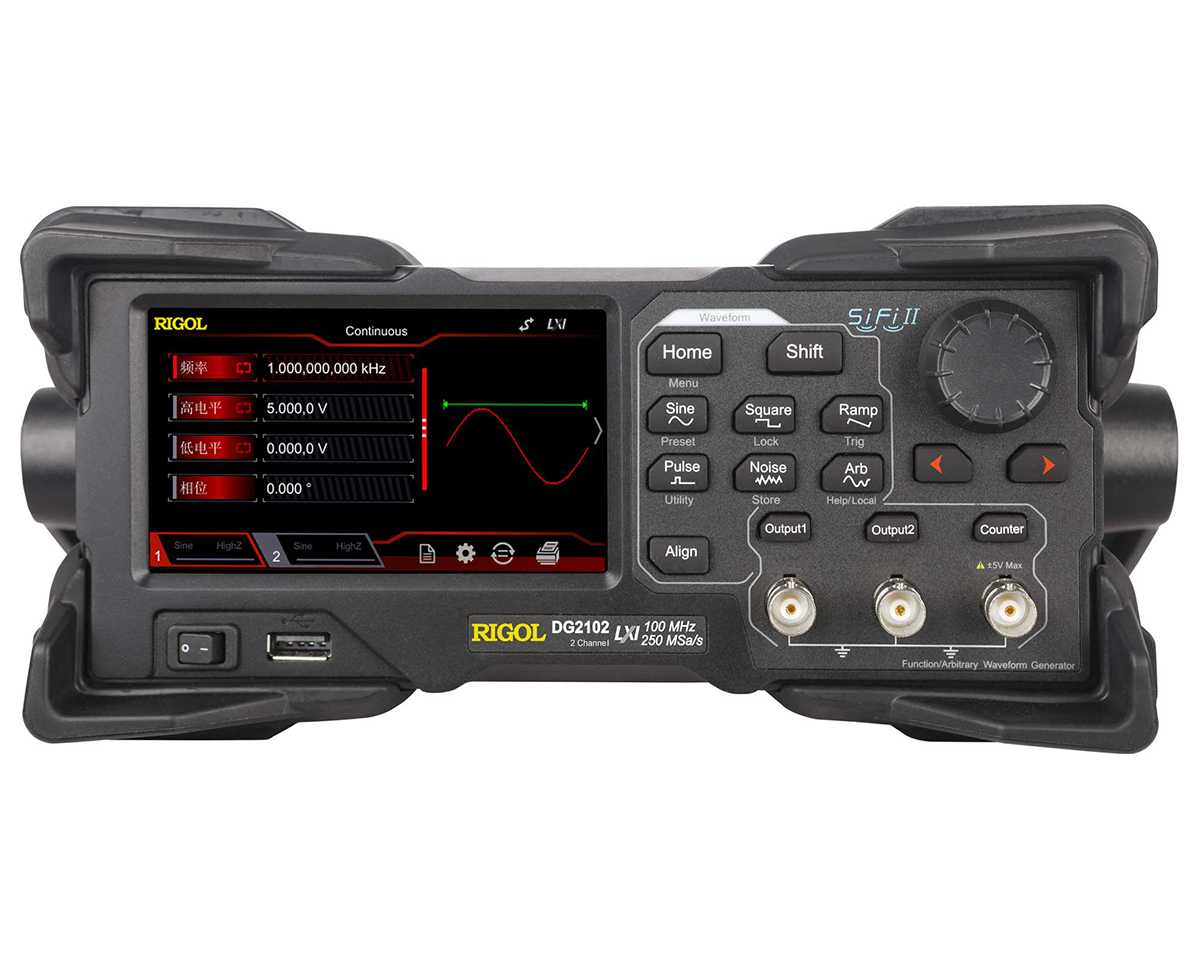

Генераторы сигналов произвольной формы Rigol серии DG2000 с диапазоном от 1 мкГц до 100 МГц
Подробнее
Описание
Инженерам, которым требуется высокая точность сигнала в надежном и эффективном генераторе сигналов, не нужно искать ничего другого, кроме генераторов серии DG2000. Благодаря частоте до 100 МГц, разрешению 16 бит и сигналам произвольной формы до 16 Мбит/с DG2000 воспроизводит сигнал любой формы с высокой точностью. SiFi II добавляет дополнительные возможности фильтрации, что делает его одним из самых гибких генераторов на рынке. Гибридный сенсорный интерфейс и промышленный дизайн делают его идеальным выбором для лаборатории, а стандартные Ethernet и USB делают его выбором для инженеров, которым необходимо программно управлять прибором.
- Уникальная технология SiFi II (Signal Fidelity II): генерация сигналов произвольной формы точка за точкой; восстановить сигнал без искажений; частота дискретизации точная и регулируемая; джиттер всех форм выходного сигнала (включая синусоидальный, импульсный и т. д.) от 200 пс
- Глубина памяти 16 Мб на канал для сигналов произвольной формы
- Стандартный двухканальный с той же производительностью, эквивалентной двум независимым источникам сигнала
- Стабильность на высоких частотах: ±1 ppm; низкий фазовый шум: -105 дБн/Гц
- Встроенный генератор высших гармоник (максимум гармоники 8-го порядка)
- Встроенный полнофункциональный частотомер со скоростью 7 разрядов/с и полосой пропускания 240 МГц.
- До 160 встроенных сигналов произвольной формы, охватывающих распространенные сигналы в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других различных областях.
- Частота дискретизации до 250 Мвыб/с, разрешение по вертикали 16 бит
- Доступна функция редактирования последовательности сигналов произвольной формы; сигналы произвольной формы также могут быть сгенерированы с помощью программного обеспечения для ПК.
- Различные аналоговые и цифровые функции модуляции: AM, FM, PM, ASK, FSK, PSK и PWM.
- Стандартная функция комбинирования сигналов, позволяющая выводить заданные сигналы в сочетании с основными сигналами.
- Стандартная функция отслеживания каналов, при включении которой все параметры обоих каналов обновляются на основе пользовательских настроек.
- Стандартный интерфейс: USB Host&Device и LAN (LXI Core 2011 Device); Поддерживается функция USB-GPIB
- 4,3-дюймовый цветной сенсорный TFT-экран
- Поддерживаются RS232, PRBS и двухтональные выходы
Характеристики
| Model | DG2052 | DG2072 | DG2102 |
| Channel | 2 | 2 | 2 |
| Max. Frequency | 50 MHz | 70 MHz | 100 MHz |
| Sample Rate | 250 MSa/s | ||
| Waveform | |||
| Basic Waveforms | Sine, Square, Ramp, Pulse, Noise, DC, Dual-tone | ||
| Advanced Waveforms | PRBS, RS232, Sequence | ||
| Built-in Arbitrary Waveforms | 160 types of waveforms, including Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, HaverSine, Lorentz, etc. | ||
| Frequency Characteristics | |||
| Sine | 1 μHz to 50 MHz | 1 μHz to 70 MHz | 1 μHz to 100 MHz |
| Square | 1 μHz to 15 MHz | 1 μHz to 20 MHz | 1 μHz to 25 MHz |
| Ramp | 1 μHz to 1.5 MHz | 1 μHz to 1.5 MHz | 1 μHz to 2 MHz |
| Pulse | 1 μHz to 15 MHz | 1 μHz to 20 MHz | 1 μHz to 25 MHz |
| Harmonic | 1 μHz to 20 MHz | 1 μHz to 20 MHz | 1 μHz to 25 MHz |
| PRBS | 2 kbps to 40 Mbps | 2 kbps to 50 Mbps | 2 kbps to 60 Mbps |
| Dual-tone | 1 μHz to 20 MHz | 1 μHz to 20 MHz | 1 μHz to 20 MHz |
| RS232 | baud rate range: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Sequence | 2 k to 60 MSa/s | ||
| Noise (-3 dB) | 100 MHz bandwidth | ||
| Arbitrary Waveform | 1 μHz to 15 MHz | 1 μHz to 20 MHz | 1 μHz to 20 MHz |
| Resolution | 1 μHz | ||
| Accuracy | ±(1 ppm of the setting value + 10 pHz), 18℃ to 28℃ | ||
| Sine Wave Spectrum Purity | |||
| Harmonic Distortion | Typical[1] DC to 10 MHz (included): <-55 dBc 10 MHz to 20 MHz (included): <-50 dBc 20 MHz to 40 MHz (included): <-40 dBc >40 MHz: <-35 dBc | ||
| Total Harmonic Distortion[1] | <0.075% (10 Hz to 20 kHz) | ||
| Spurious (non-harmonic) | Typical[1] ≤10 MHz: <-60 dBc >10 MHz: <-60 dBc + 6 dB/octave | ||
| Phase Noise | Typical (0 dBm, 10 kHz offset) 10 MHz: <-105 dBc/Hz | ||
| Signal Characteristics | |||
| Square | |||
| Rise/Fall Time | Typical (1 Vpp, 1 kHz) ≤9 ns | ||
| Overshoot | Typical (100 kHz, 1 Vpp) ≤5% | ||
| Duty | 0.01% to 99.99% (limited by the current frequency setting) | ||
| Non-symmetry | 1% of the period + 4 ns | ||
| Jitter (rms) | Typical (1 Vpp) ≤5 MHz: 2 ppm of the period + 200 ps >5 MHz: 200 ps | ||
| Ramp | |||
| Linearity | ≤1% of peak output (typical, 1 kHz, 1 VPP, 100% symmetry) | ||
| Symmetry | 0% to 100% | ||
Описание
Модели
| Модели | Описание |
| DG2052 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 50 МГц, 2 канала |
| DG2072 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 70 МГц, 2 канала |
| DG2102 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 100 МГц, 2 канала |
