Генераторы сигналов серии DG4000 используются в широком спектре применений благодаря множеству функций, объединенных в одном приборе. Благодаря таким возможностям, как Генерация функций, Генерация сигналов произвольной формы, Генерация импульсов, Генерация гармоник, источник аналоговой / цифровой модуляции и счетчик, серия DG4000 может обрабатывать широкий спектр приложений для эмуляции сигналов до 60 или даже 200 МГц в зависимости от модели и функции. В DG4000 используется технология прямого цифрового синтезатора (DDS), которая обеспечивает стабильные, точные сигналы с низким уровнем искажений. Генераторы сигналов серии DG4000 оснащены 7-дюймовым дисплеем с высоким разрешением, удобный дизайн интерфейса и расположение панелей повышают эффективность.
Основная область применения генераторов – исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях. Генераторы выпускаются в 15 модификациях, отличающихся диапазоном частот, функцией генерирования кодовых последовательностей (модификации с индексом «А»), доступом к встроенному ПО (с индексом «Е»).
Генераторы построены на принципе прямого цифрового синтеза напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 500 МГц последовательно считываются из внутренней или внешней памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 16000 точек. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала. Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и напряжение произвольной формы. Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 16 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM (амплитудную), FM (частотную), PM (фазовую), PWM, QPSKAM, и манипуляции: ASK, FSK, PSK, BPSK, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK. Для всех сигналов есть возможность смещения по напряжению постоянного тока. Все модели генераторов имеют встроенный частотомер.

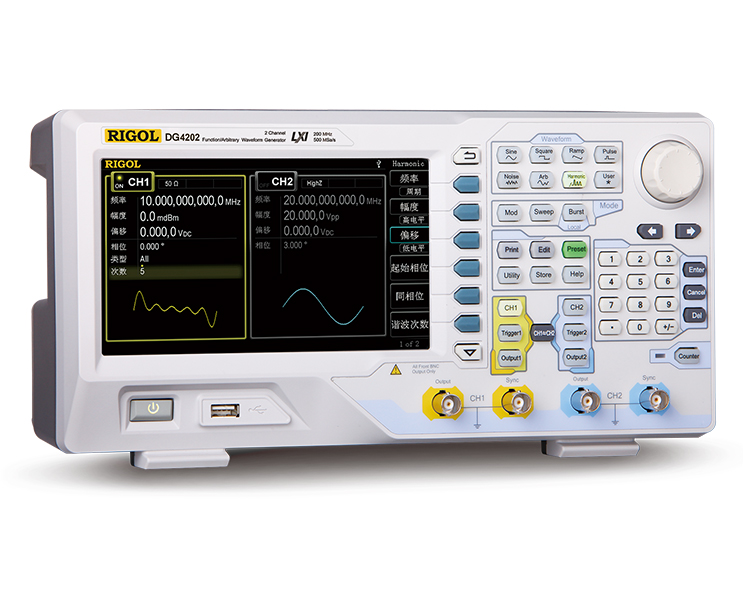

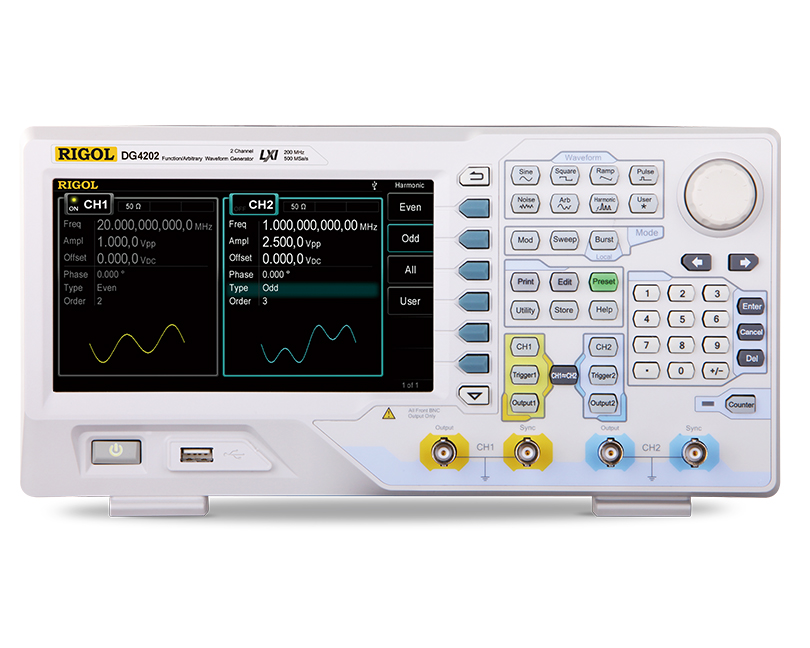

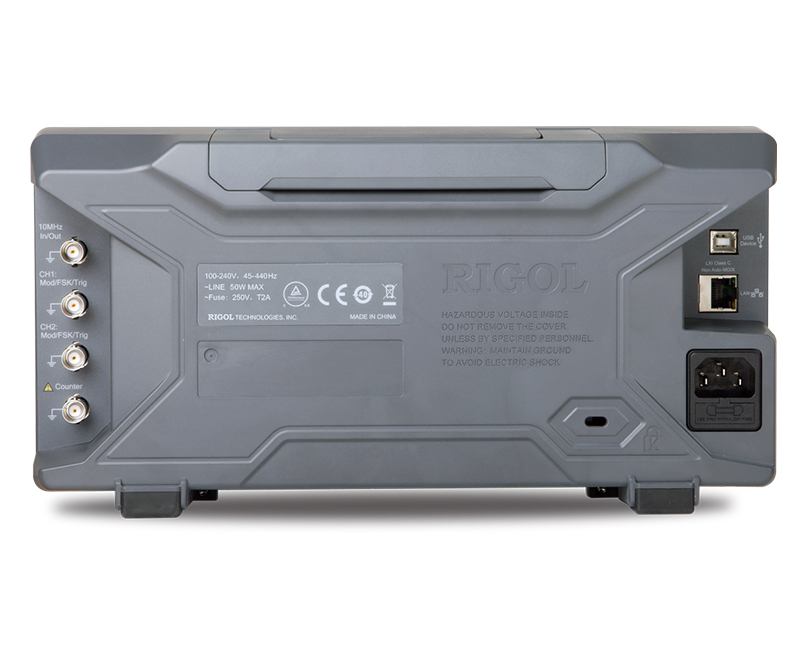

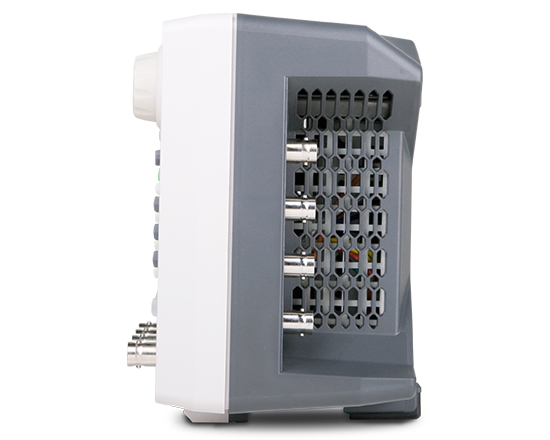

Генераторы имеют интерфейсы: USB-host - поддержка USB-носителей, чтение расположенных на USB-носителе файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора, USB-device - соединение и контроль генератора с ПК, LAN - подключения генератора к локальной сети и удаленного контроля. Конструктивно генераторы выполнены в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.
| Модель | DG4202/ | DG4162/ | DG4102/ | DG4072/ | DG4062/ |
| DG4202A/ | DG4162A/ | DG4102A/ | DG4072A/ | DG4062A/ | |
| DG4202E | DG4162E | DG4102E | DG4072E | DG4062E | |
| Количество каналов | 2 | 2 | 2 | 2 | 2 |
| Форма сигнала | |||||
| Стандартные сигналы | Синусоидальный, гармонические составляющие, прямоугольный, пилообразный, импульсный, шум | ||||
| Сигналы произвольной формы | Sinc, экспоненциальный, кардиотонический, Гаусса, Лоренца, гаверсинуса, двойной тон, напряжение постоянного тока | ||||
| Верхний предел установки частоты сигналов различной формы, МГц (нижний - 1 мкГц) | |||||
| Синусоидальный | 200 | 160 | 100 | 70 | 60 |
| Меандр | 50 | 50 | 40 | 30 | 25 |
| Пилообразный | 50 | 4 | 3 | 2 | 1 |
| Импульсный | 50 | 40 | 25 | 20 | 15 |
| Гармонический | 100 | 80 | 50 | 35 | 30 |
| Шумы (-3dB) в полосе | 125 | 120 | 80 | 60 | 60 |
| Произвольная форма | 50 | 40 | 25 | 20 | 15 |
| Пределы допускаемой абсолютной погрешности установки частоты | ± 2 ∙ 10-6 Fуст | ||||
| Выходной сигнал, максимальная двойная амплитуда (выход 50 Ом) | |||||
| Частота от 0 до 20 МГц | 1 мВ - 10 В | 1 мВ - 10 В | 1 мВ - 10 В | ||
| Частота от 0 до 70 МГц | 1 мВ - 5 В | 1 мВ - 5 В | 1 мВ- 5 В | ||
| Частота от 0 до 100 МГц | 1 мВ – 2,5 В | ||||
| Частота от 0 до 120 МГц | 1 мВ – 2,5 В | ||||
| Частота от 0 до 200 МГц | 1 мВ - 1,0 В | ||||
| Пределы допускаемой абсолютной погрешности установки амплитуды | |||||
| Синусоида, 1 кГц | ±(0,01 ∙ Uуст + 2 мВ) (смещение 0 В, Uуст более 10 мВ) | ||||
| Неравномерность амплитудной характеристики, дБ (синус, выход 50 Ом) | |||||
| Частота 10 MГц | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | |
| Частота 60 MГц | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 | |
| Частота 70 MГц | ± 0,4 | ||||
| Частота 100 MГц | ± 0,4 | ± 0,4 | |||
| Частота 160 MГц | ± 0,8 | ||||
| Частота 200 MГц | ± 1 | ||||
| Искажения синусоидального сигнала | |||||
| Коэффициент гармоник, % | 0,1 (10 Гц - 20 кГц) | ||||
| Пилообразный сигнал | |||||
| Нелинейность (1 кГц, 1 В, симметрия 100 %) | не более 1 % | ||||
| Симметричность, % | От 0 до 100 | ||||
| Импульсный сигнал | |||||
| Период повторения | От 20 нс до 600 с | От 25 нс до 600 с | От 40 нс до 600 с | От 50 нс до 600 с | От 66,7 нс до 600 с |
| Длительность импульса | Не менее 9 нс | Не менее 10 нс | Не менее 12 нс | Не менее 15 нс | Не менее 18 нс |
| Время нарастания/спада | 5 нс | 5 нс | 7 нс | 9 нс | 11 нс |
| Выброс на вершине (напряжение 1 В) | ± 30 мВ | ||||
| Коэффициент заполнения сигналов прямоугольной формы, % частота менее 10 МГц частота от 10 до 40 МГц частота более 40 МГц | От 20,0 до 80,0 от 40,0 до 60,0 50,0 (фиксированный) | ||||
| Частотомер | |||||
| Функции | Частота, период, длительность импульса, коэффициент заполнения | ||||
| Диапазон частот | 1 мГц - 200 MГц | ||||
| Длительность импульса | Не менее 20 нс | ||||
| Коэффициент заполнения | 0 -100 % | ||||
| Частота опорного сигнала синхронизации | 10 МГц ± 50 Гц | ||||
| Модели | Описание |
| DG4202 | Генератор сигналов, 2 канала, 200 МГц |
| DG4162 | Генератор сигналов, 2 канала, 160 МГц |
| DG4102 | Генератор сигналов, 2 канала, 100 МГц |
| DG4072 | Генератор сигналов, 2 канала, 70 МГц |
| DG4062 | Генератор сигналов, 2 канала, 60 МГц |
