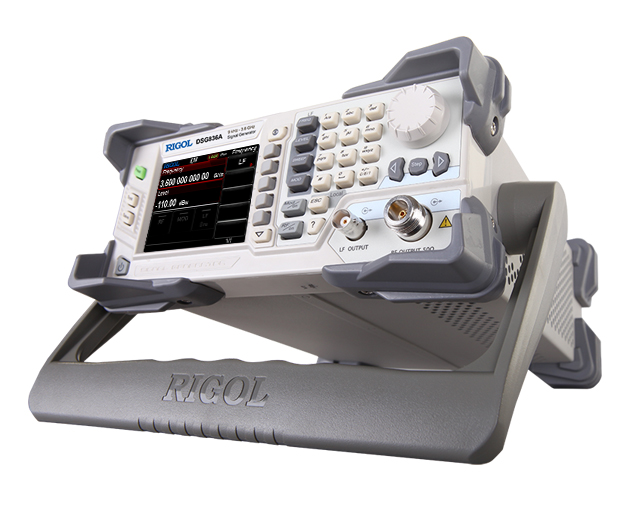

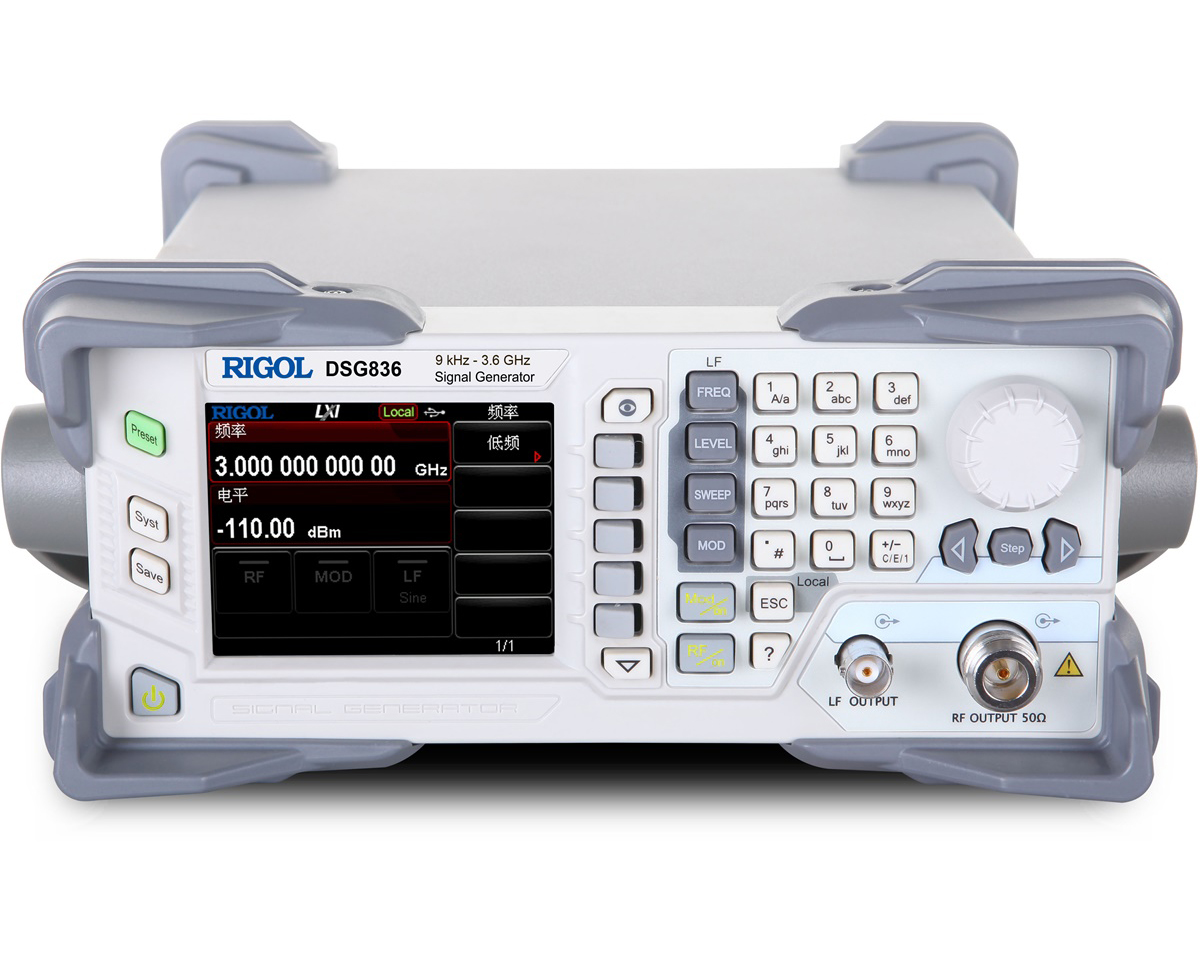

Высокочастотные генераторы сигналов Rigol серии DSG800 с диапазоном от 9 кГц до 3,6 ГГц
Подробнее
Описание
Генераторы сигналов Rigol серии DSG800 способны формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3,6 ГГц. Это обеспечивает генераторам сигналов Rigol широкую область применения при разработке и тестировании потребительской электроники, средств связи, аудио- и видеотехники и др. Благодаря возможности дистанционного управления генераторами сигналов Rigol по интерфейсу LAN (LXI) их можно использовать в измерительных лабораториях любой конфигурации. Прибор имеет компактные размеры и небольшой вес.
Высокоэффективный экономичный генератор радиочастотного сигнала
- Фазовый шум до -112 дБк/Гц (типичный)
- Максимальная выходная мощность до +20 дБм (типичная)
- Более высокий уровень точности амплитуды, до 0,5 дБ (типичный)
- Превосходная стабильность сигнала
Функции:
- Гибкие функции развертки частоты и амплитуды
- Полные функции аналоговой модуляции AM / FM /AMM
- Стандартная функция вывода НЧ
- Мощная функция импульсной модуляции
- Функция открытой векторной модуляции
- Функция калибровки плоскостности системы
- Простой и удобный в эксплуатации
Специальная конструкция, обеспечивающая надежность и долговечность:
- Используйте электронный аттенюатор, чтобы избежать износа
- Специально разработанные функции защиты
- Цифровая схема ALC
- Простая структура
Самый маленький по размеру среди подобных продуктов:
- Занимают наименьшее место на рабочем столе
- Занимают меньше места в стойке

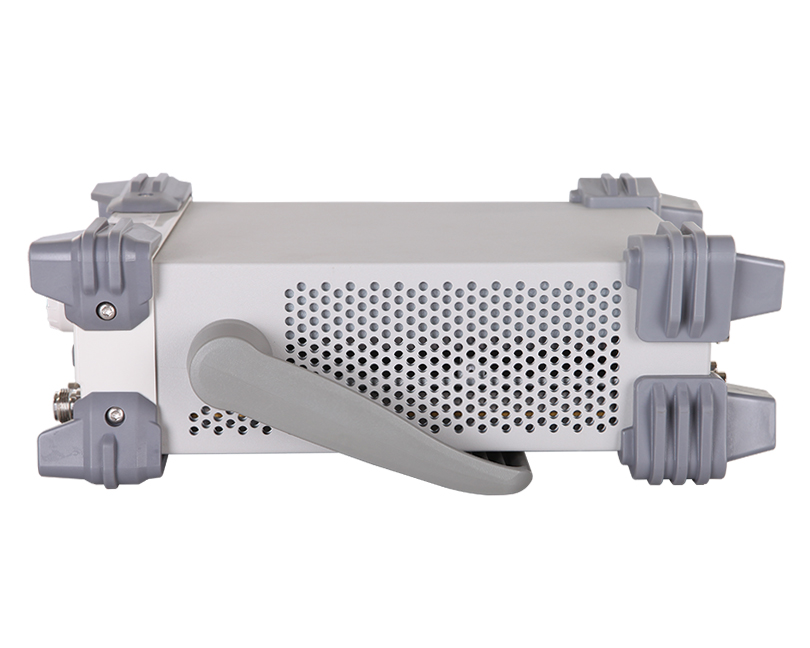

- Легкий вес, ручка обеспечивает удобный захват
Характеристики
| Модели приборов: DSG815, DSG821, DSG21A, DSG830, DSG836, DGS836A | ||||
| Частотные характеристики | ||||
| Характеристика | Значение | |||
| Нижняя граница рабочей полосы | 9 кГц | |||
| Верхняя граница рабочейполосы | 1.5ГГЦ, 2.1ГГц, 3,0 ГГц, 3.6 ГГц | |||
| Разрешение | 0,01 Гц | |||
| Скорость переключения | <10 мс (типичное) | |||
| Частотные диапазоны | ||||
| Частотные диапазоны | Значение частоты | N | ||
|
1 2 3 4 5 |
f ≤ 227,5 МГц 227,5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц < f ≤ 3000 МГц |
0,25 0,125 0,25 0,5 1 |
||
| Внутренний источник опорной частоты | ||||
| Частота опорного генератора | 10 МГц | |||
| Температурная стабильность (0°С ~ 50°С) |
<2 ppm <5 ppb (с опцией OCXO-B08) |
|||
| Старение |
<1 ppm / год <30 ppb / год (с опцией OCXO-B08) |
|||
| Выход внутреннего опорного генератора | Частота | 10 МГц | ||
| Уровень | +5 дБ...+10 дБ | |||
| Выходной импеданс | 50 Ом (номинальное) | |||
| Вход для внешнего опорного генератора | Частота | 10 МГц | ||
| Уровень | 0 дБ ...+10 дБ (типичное) | |||
| Входной импеданс | 50 Ом (номинальное) | |||
| Максимальная девиация | ±5 ppm | |||
| Свипирование по частоте | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный | |||
| Форма | треугольник, пила | |||
| Шаг изменения | линейный, логарифмический | |||
| Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
|||
| Временной диапазон | 20 мс...100 с | |||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | |||
| Спектральный состав | ||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | |||
|
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) |
100 кГц < f ≤ 1,5 ГГц | < -65 дБн; < -70 дБн (типичное) | ||
| 1,5 ГГц < f ≤ 3,0 ГГц | < -54 дБн; < -64 дБн (типичное) | |||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -100 дБн/Гц; < -105 дБн/Гц (типичное) | ||
| 1,5 ГГц < f ≤ 3,0 ГГц | < -94 дБн/Гц; < -99 дБн/Гц (типичное) | |||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 10 Гц скз, <5 Гц скз (типичное) | ||
| 0,03 кГц...20 кГц | < 50 Гц скз, <10 Гц скз (типичное) | |||
| УРОВЕНЬ | ||||
| Диапазон установки | ||||
| Нормированное значение | Устанавливаемое значение | |||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +13 дБм | +5 дБм | |
| 100 кГц ≤ f < 3 ГГц | +13 дБм | +20 дБм | ||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -110 дБм | |
| 100 кГц < f ≤3 ГГц | -110 дБм | -110 дБм | ||
| Абсолютная неопределенность | ||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | ||
| Погрешность установки уровня | 100 кГц < f ≤3 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,7 дБ (тип.) |
|
| КСВН | ≤1,8 (типичное) | |||
| Установка уровня | ||||
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | |||
| Обратная мощность | ||||
| Макс. обратная мощность |
50 В DC - макс. напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц) |
|||
| Свипирование по амплитуде | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный уровень | |||
| Форма | треугольник, пила | |||
| Шаг изменения | линейный, логарифмический | |||
| Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
|||
| Временной диапазон | 20 мс...100 с | |||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | |||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | ||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | |||
| Частотный диапазон | синус, свипирование (синус) | DC ~ 200 кГц | ||
| меандр | DC ~ 20 кГц | |||
| Разрешение | 0,01Гц | |||
| Выходное напряжение |
Диапазон установки AC DC |
0 ~ 3 В -3 В ~ 3 В |
||
| Разрешение | 2 мВ | |||
| Выходной импеданс | 50 Ом (номинал) | |||
| МОДУЛЯЦИЯ | ||||
| Амплитудная модуляция (АМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Глубина | 0 % ~ 100 % | |||
| Разрешение | 0,1 % | |||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | |||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | |||
| Неравномерность АЧХ | < 3 дБ (номинал.) | |||
| Частотная модуляция (ЧМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Девиация | N x 1 МГц (номинал.) | |||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | |||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | |||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | |||
| Фазовая модуляция (ФМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Макс.девиация | N x 5 рад | |||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | |||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <1 %уст.значения + 0,1 рад | |||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | |||
| Импульсная модуляция (опция DSG800-PUM) | ||||
| Источник | внутренний, внешний | |||
| Диапазон включения/выключения | >70 дБ (100 кГц≤ f <3 ГГц) | |||
| Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (типичное) | |||
| Частота повторения импульсов | DC ~ 1 МГц | |||
| Импульсный генератор (опция DSG800-PUG) | ||||
| Режим | одиночный импульс, генератор паттернов (опция DSG800-PUG) | |||
| Период | Диапазон | 40 нс ~170 с | ||
| Разрешение | 10 нс | |||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | ||
| Разрешение | 10 нс | |||
| Задержка запуска | Диапазон | 10 нс ~170 с | ||
| Разрешение | 10 нс | |||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) | |||
| Генератор паттернов (опция DSG800-PUG) | ||||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | ||
| Временной диапазон | 20 нс ~170 с | |||
| Повторение паттернов | 1 ~ 256 | |||
| ВХОДЫ И ВЫХОДЫ | ||||
| Разъемы на передней панели | ||||
| RF выход | Импеданс | 50 Ом (номинал.) | ||
| Разъем | N "мама" | |||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||

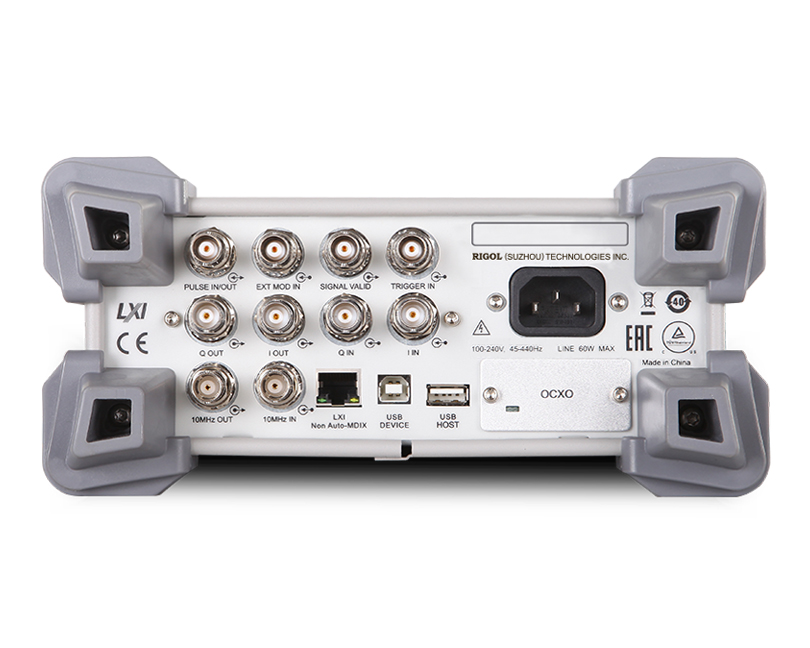

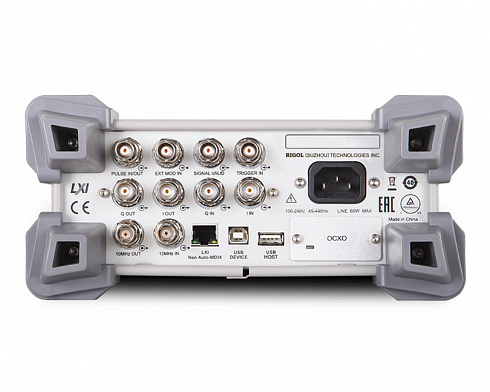

| Разъемы на задней панели | ||||
| Вход внешнего запуска | Импеданс | 1 кОм (номинал.) | ||
| Разъем | BNC "мама" | |||
| Уровень запуска | 3,3 В TTL | |||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинал.) | ||
| Разъем | BNC "мама" | |||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | ||
| Выходное напряжение | 0 В / 3,3 В (номинал.) | |||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Вход внешнего модулирующего сигнала | Импеданс | 100 кОм / 600 Ом/ 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Интерфейсы на задней панели | ||||
| USB-host | Разъем | тип А | ||
| Протокол | Версия 2.0 | |||
| USB-device | Разъем | тип B | ||
| Протокол | Версия 2.0 | |||
| LAN | LXI | 10/100 Base, RJ-45 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Дисплей | Тип | ЖК TFT | ||
| Разрешение | 320 x 240 | |||
| Размер | 3,5" | |||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | ||
| Объем памяти (внутреннего устройства) | 96 Мб | |||
| Питание | Напряжение AC | 100 В ~ 240 В | ||
| Частота AC | 45 Гц ~ 440 Гц | |||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | |||
| Рабочие условия | Температура | 0°С ~ 50°С | ||
| Относительная влажность |
≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) |
|||
| Габаритные размеры | W x H x D | 261,5 мм х 112 мм х 318,4 мм | ||
| Вес | 4,2 кг | |||
Описание
| Опции | Описание |
| DSG800-PUM | Pulse Modulation, Pulse Generator |
| DSG800-PUG | Pulse Train Generator |
| OCXO-B08 | High Stable Reference Clock |
| RM-1-DG1000Z | Rack Mount Kit (For one Instrument) |
| RM-2-DG1000Z | Rack Mount Kit (For two Instruments) |
Модели
| Модели | Описание |
| DSG815 | RF Signal Generator 9 kHz to 1.5 GHz |
| DSG821 | RF Signal Generator 9 kHz to 2.1 GHz |
| DSG821A | RF Signal Generator 9 kHz to 2.1 GHz, I/Q Modulation |
| DSG830 | RF Signal Generator 9 kHz to 3 GHz |
| DSG836 | RF Signal Generator 9 kHz to 3.6 GHz |
| DSG836A | RF Signal Generator 9 kHz to 3.6 GHz, I/Q Modulation |
