Описание

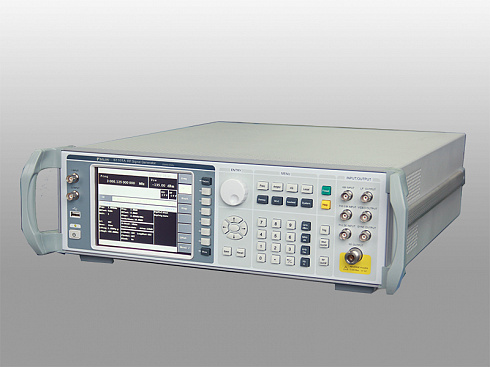

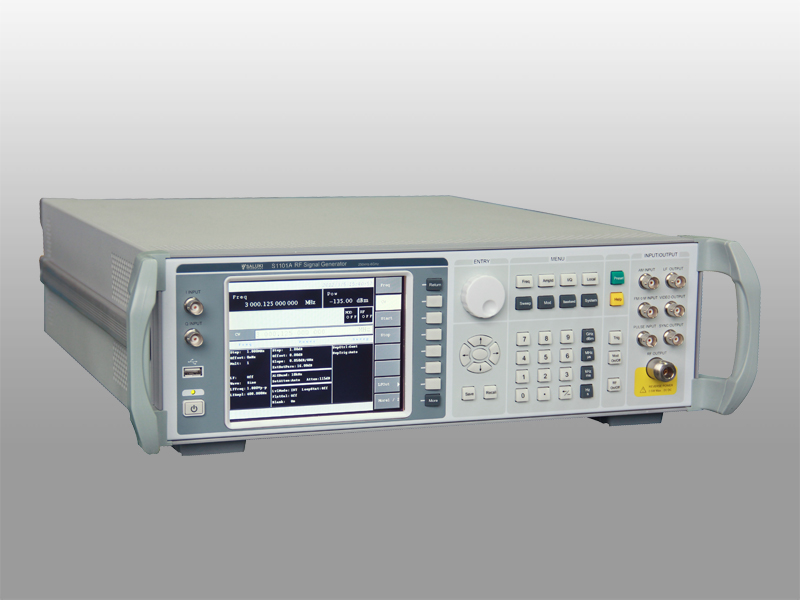

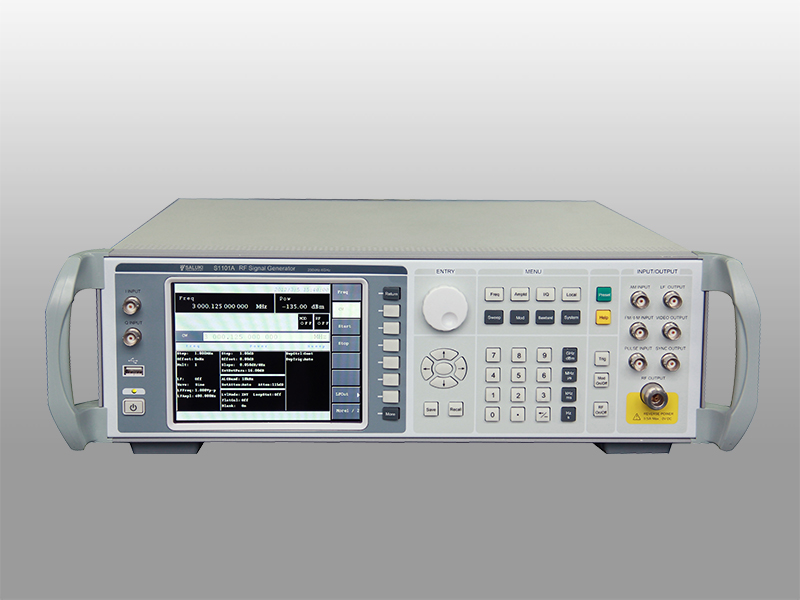

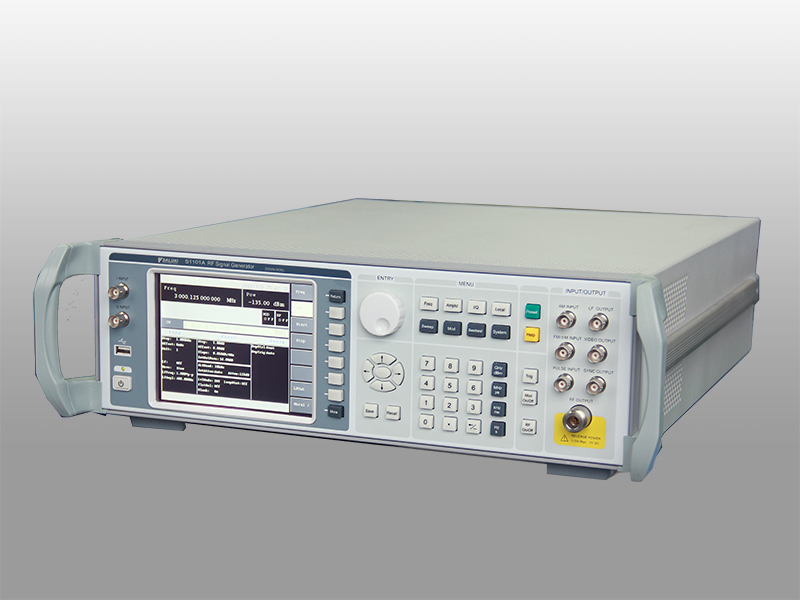

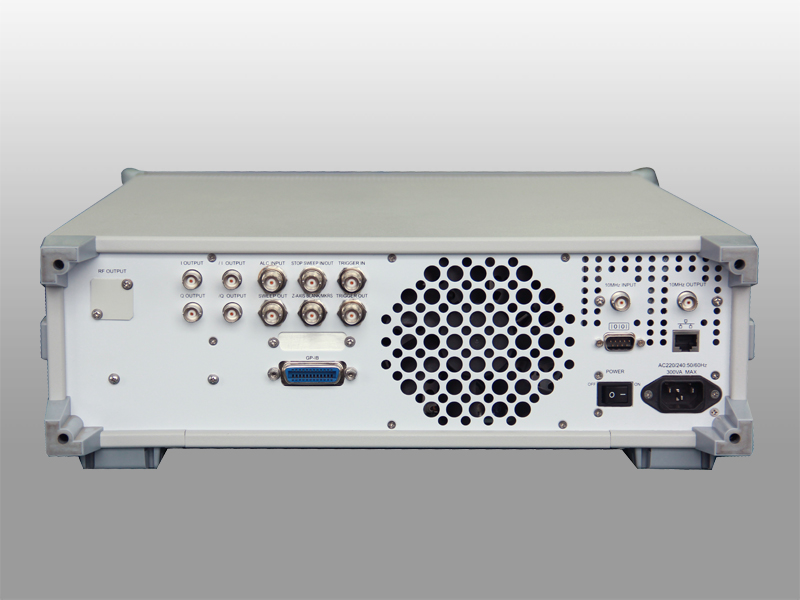

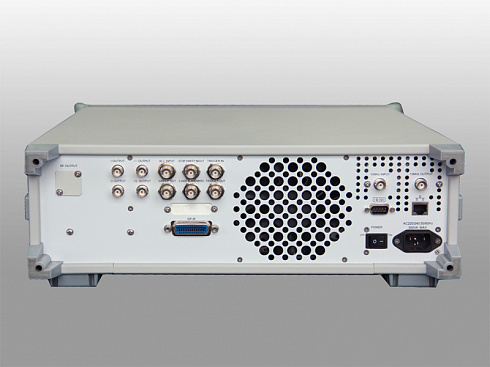

Генераторы ВЧ сигналов S1101A/B перекрывают частотный диапазон от 250 кГц до 6 ГГц. Благодаря весьма низким фазовым шумам выходного сигнала, разрешению по частоте, широкому динамическому диапазону, а также дополнительным встроенным функциям, данные генераторы широко используются как в исследовательских проектах, так и на производстве, в учебных заведениях и для ремонта другого ВЧ оборудования.
Основные особенности
- Диапазон частот от 250 кГц до 6 ГГц/3 ГГц
- Весьма низкие фазовые шумы и чистый спектр сигнала
- Выходная мощность сигнала от -136 дБмВт до +7 дБмВт
- Доступные функции аналоговой и цифровой модуляций
- Перестройка частоты по списку и с шагом
Типовое использование
- Разработка электронных устройств
- Производство РЭА
- Ремонт и обслуживание РЭА
- Образование
Характеристики
Дипазон частот | S1101A: 250 кГц - 6 ГГц S1101B: 250 кГц - 3 ГГц |
Частота | N | |
250 кГц ≤ f ≤ 250 МГц | 1 | |||
250 МГц <f ≤ 500 МГц | 0.5 | |||
500 МГц <f ≤ 1 ГГц | 1 | |||
1 ГГц <f ≤ 2 ГГц | 2 | |||
2 ГГц <f ≤ 3.2 ГГц | 4 | |||
3.2 ГГц <f ≤ 6 ГГц | 8 | |||
Разрешение по частоте | 0.01 Гц (также доступно 0.001 Гц) | |||
Старение опорного генератора (типовые значения) | 1×10 -9/день (после 7 дней непрерывной работы) | |||
Режим качания частоты | качание с шагом, качание по списку частот | |||
Уровень гармоник | < -30 дБн | |||
Субгармоники | нет | |||
Негармонические сигналы | < -62 дБн | |||
Внутренний генератор модулирующих сигналов |
Фeнкциональный генератор обеспечивает |
Сигналы для амплитудной модуляции, частотной/фазовой модуляции |
||
Тип сигнала | Синусоидальный, прямоугольный, треугольный, пилообразный, шумоподобный, двойной синусоидальный, качающийся синусоидальный. | |||
Диапазон частот | Синусоидальный, двойной синусоидальный, качающийся синусоидальный: 1 Гц - 1 МГц прямоугольный, треугольный, пилообразный: 1 Гц - 100 кГц Разрешение: 1 Гц |
|||
Импульсный модулирующий сигнал | Ширина импульса: 40 нс - (42 с - 20 нс) Период импульса: 100 нс - 42 с Разрешение: 20 нс |
|||
Генератор цифрового модулирующего сигнала |
Макс. Скорость передачи символов: 10 ксимв./с ~10 Mсимв./с(MSK;2FSK Макс. Скорость передачи символов 2 Mсимв./с) Формат модуляций: BPSK, QPSK, OQPSK, 8PSK, MSK, 16QAM, 2FSK |
|||
Выходной разъём | N (розетка) | |||
Дисплей | TFT-LCD |
Общая информация
Размеры (Ш×В×Д) | 482×мм×152×мм×582×мм |
Макс. Вес | 23×кг |
Потребляемая мощность | 300 Вт (Maкс.) |
Сеть питания | 220 В переменного тока |
Описание
Опции | Описание |
S1101-001 | 115dB programmable step attenuator |
S1101-002 | Vector modulation module |
S1101-005 | Aluminum case |
S1101-006 | Cabinet |
S1101-003 | Base-band signal generator |
Модели
Модели | Описание |
S1101A | Генератор ВЧ сигналов, 250 кГц - 6 ГГц |
S1101B | Генератор ВЧ сигналов, 250 кГц - 3 ГГц |
