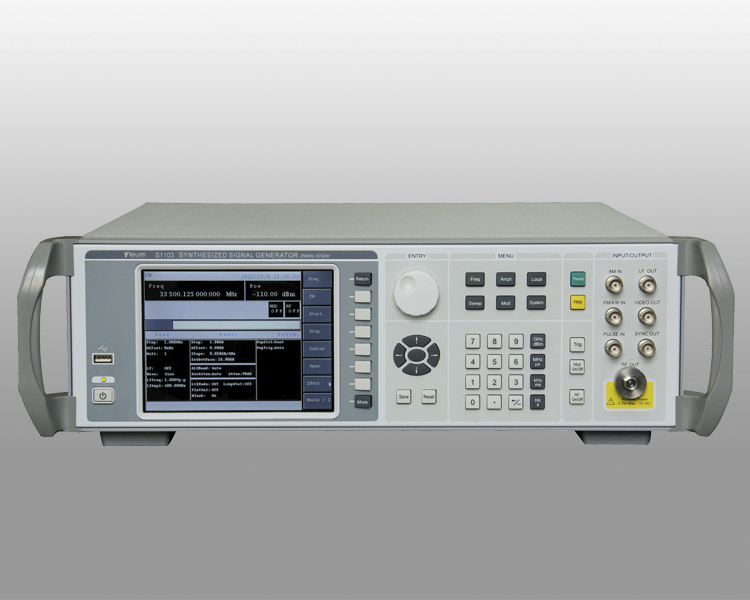

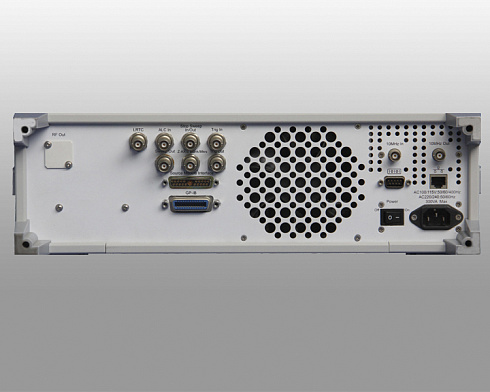

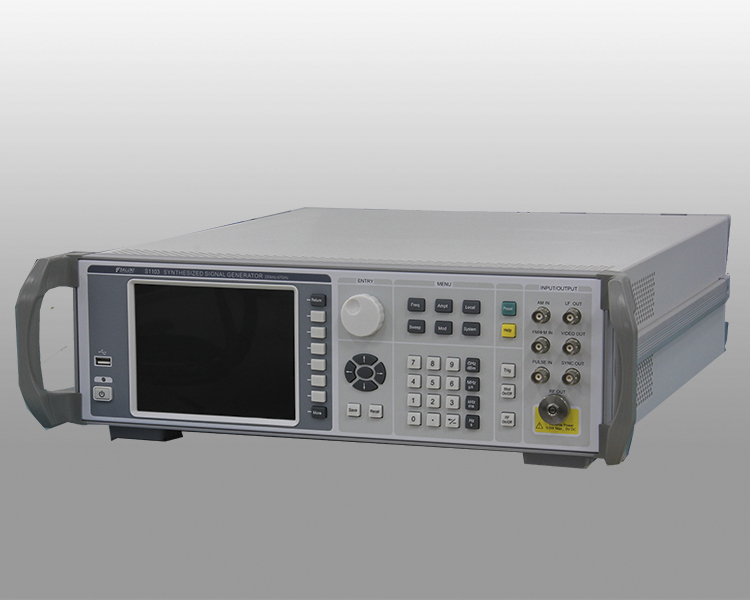

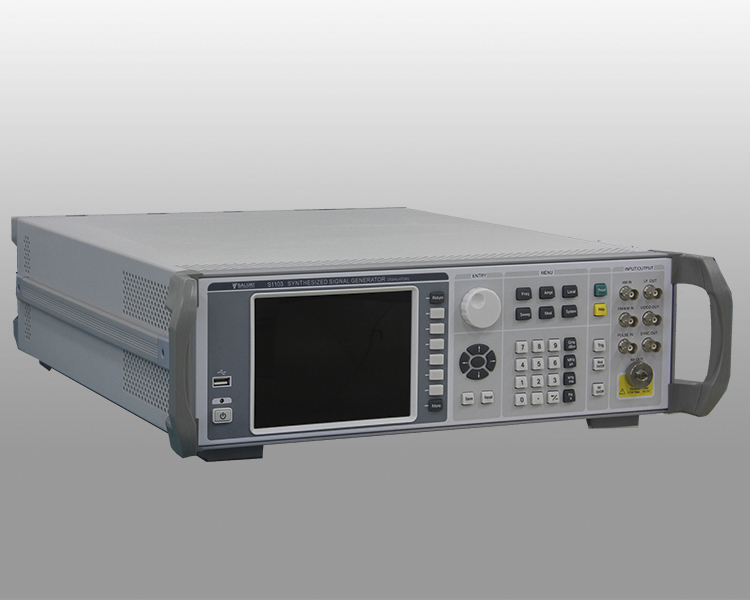

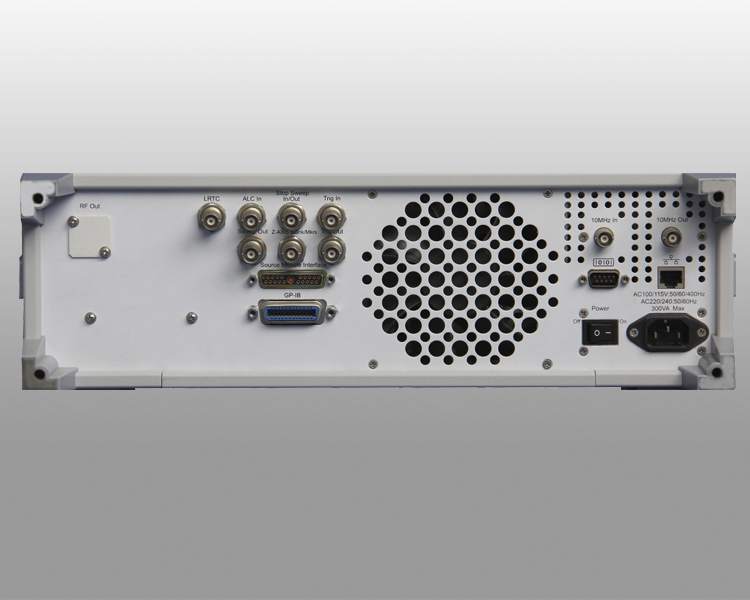

Синтезированные генераторы сигналов Saluki серии S1103 с диапазоном от 250 кГц до 67 ГГц
Подробнее
Описание
Генераторы семейства S1103 являются синтезированными микроволновыми генераторами сигналов, обладающие характеристиками высшего уровня. Интегрированный двухканальный генератор модулирующего сигнала позволяет осуществлять амплитудную, частотную, фазовую и импульсную модуляции выходного сигнала.
Генераторы семейства S1103 созданы для наиболее полного исследования характеристик электронных систем. В то же время, эти генераторы могут использоваться в качестве локальных осцилляторов в приемниках и передатчиках. Генераторы семейства S1103 широко используются в авиации, системах радиолокации, космических системах, системах связи и навигации.
Основные особенности:
- Широкий диапазон частот 250 кГц - 20 ГГц / 40 ГГц /50 ГГц / 67 ГГц
- Высококачественный выходной сигнал с низкими фазовыми шумами
- Широкий динамический диапазон и прецизионный уровень выходного сигнала
- Режим ГКЧ высокой точности
- Интегрированный генератор модулирующих сигналов
- Высококачественная реализация функции DCFM и DCØM
- Высокоточная линейная и экспоненциальная амплитудная модуляция
- Импульсная модуляция высшего уровня
- Качание частоты по списку, шаговая, качание по уровню сигнала
- Совместимость с блоками расширения частоты серии SAV82406, позволяющая расширять частотный диапазон до 500 ГГц
Типовое использование:
- Всеобъемлющие исследования электронных систем
- Тестирование высококачественных приемников
- Использование в качестве локального осцилляторв
Характеристики
| Диапазон частот | S1103A: 250 кГц - 20 ГГц S1103B: 250 кГц - 40 ГГц S1103C: 250 кГц - 50 ГГц S1103D: 250 кГц - 67 ГГц |
| Мин. разрешение по частоте | 0.001 Гц |
| Мощность выходного сигнала | S1103A: - 20 дБмВт - 13 дБмВт S1103B: -20 дБмВт - 10 дБмВт S1103C: -20 дБмВт - 6 дБмВт S1103D: -20 дБмВт - 6 дБмВт |
| Мощность выходного сигнала с программигуемым шаговым аттенюатором | S1103A: -120 дБмВт - 11 дБмВт S1103B: -120 дБмВт - 8 дБмВт S1103C: -90 дБмВт - 3 дБмВт S1103D: -90 дБмВт - 3 дБмВт |
| Фазовый шум выходного сигнала Fц= 1 ГГц, при смещении 10 кГц |
-130 дБн |
| Размеры (Ш×В×Д) | 426 мм × 133 мм × 510 мм (без ручек, подставок и т.п.) 482 мм × 152 мм × 582 мм (с ручками, подставками и т.п.) |
| Вес | 20 кг |
| Потребляемая мощность | 300 Вт |
| Сеть питания | 220 В ± 10 %, 50 Гц ± 10% |
| Тип выходного разъёма | S1103A: 3.5 мм (Вилка) S1103B: 2.4 мм (Вилка) S1103C: .4 мм (Вилка) S1103D: 1.85 мм (Вилка) |
| Дисплей | TFT-LCD |
Описание
| Опции | Описание |
| S1103A | Синтезированный генератор сигналов, 250 кГц - 20 ГГц |
| S1103B | Синтезированный генератор сигналов, 250 кГц - 40 ГГц |
| S1103C | Синтезированный генератор сигналов, 250 кГц - 50 ГГц |
| S1103D | Синтезированный генератор сигналов, 250 кГц - 67 ГГц |
Модели
| Модели | Описание |
| S1103-001 | Программируемый шаговый аттенюатор 115 дБ для S1103A и S1103B |
| S1103-002 | Программируемый шаговый аттенюатор 90 дБ для S1103C и S1103D |
