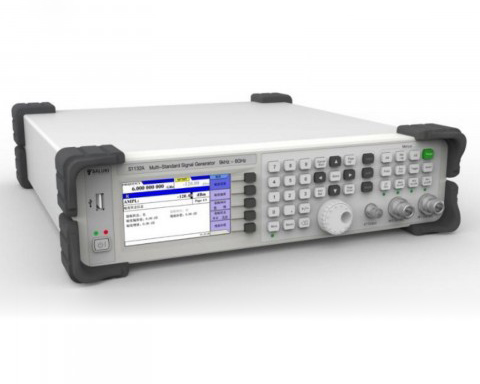

Генератор радиочастотных сигналов серии S1132 компании Saluki предоставляет выбор продуктов для различных функциональных требований и сценариев применения. Каждый тип продукта обладает выдающимися характеристиками, характеризующими направленность его тестового применения. Генератор сигналов серии S1132 обладает разнообразными аналоговыми функциями модуляции (АМ/ЧМ/ФМ/импульсная модуляция), стандартными цифровыми функциями модуляции (АМн/ЧМн/ФМн) и настраиваемыми специальными методами модуляции (SSB/DSB/CW-модуляция и т.д.).
Кроме того, в генератор S1132 интегрированы функции частотного/амплитудного сканирования, амплитудно-частотного сканирования, линейной частотной модуляции, низкочастотного выхода и функции частотного преобразования, что делает генератор сигналов гибким и универсальным инструментом, подходящим для исследований, разработки продукции, производства, обучения и технического обслуживания. Богатый логический аппаратный интерфейс и широкоформатный ЖК-дисплей позволяют легко управлять различными операциями. Полный стандартный набор команд SCPI и универсальные интерфейсы USB, LAN привнесут комфортную работу и управление всеми функциями прибора на удалённом ПК.
Основные особенности:
- Частотный диапазон: 9 кГц - 6 ГГц
- Типовая выходная мощность: от -120 дБм до +10 дБм
- Модуляции: амплитудная, частотная, фазовая, импульсная
- Многочисленные форматы цифровой модуляции, встроенный IQ-модулятор
- Поддержка линейной частотной модуляции, может имитировать радарные сигналы
- В качестве верхнего преобразования частоты, поддержка внешних входных ПЧ-сигналов
- USB/LAN интерфейс дистанционного управления, SCPI команды
| Модель | S1132A | S1132B |
| Частотный диапазон | 9 кГц - 6 ГГц | 9 кГц - 6 ГГц |
| Частотное разрешение | 0,23 Гц | 0,23 Гц |
| Гармонические искажения | ≤-40 дБн (тип.) | ≤-40 дБн (тип.) |
| Негармонические искажения | ≤-65 дБн (тип.) | ≤-65 дБн (тип.) |
| Фазовый шум, 1 ГГц | -100 дБн/Гц, при отстройке 10 кГц | -100 дБн/Гц, при отстройке 10 кГц |
| Выходная мощность | От -120 дБм до +10 дБм (50 кГц - 6 ГГц) | От -120 дБм до +10 дБм (50 кГц - 6 ГГц) |
| АМ, глубина модуляции | 0 - 100% | 0 - 100% |
| АМ, частота модуляции | 20 Гц - 1 МГц | 1 Гц - 1 МГц |
| ЧМ, смещение частоты | 5 МГц | 5 МГц |
| ЧМ, частота модуляции | 20 Гц - 1 МГц | 1 Гц - 1 МГц |
| ФМ, пределы фазы | 0° - 360° | 0° - 360° |
| ФМ, частота модуляции | 20 Гц - 1 МГц | 1 Гц - 1 МГц |
| IQ-модулятор | Не поддерживается | Поддерживается |
| Внешний источник IQ | АМн/2ЧМн/4ЧМн/8ЧМн/ 2ФМн/4ФМн/8ФМн | Стандартные типы цифровой модулции |
| Частота модуляции | 1 Гц - 1 МГц | 10 кГц - 20 МГц |
| ЛЧМ, диапазон сканирования | 20 МГц | Не поддерживается |
| ЛЧМ, скорость сканирования | 20 нс - 20 мс | Не поддерживается |
| Опции | Описание |
| S1132-01 | Internal Baseband Data Generation Option |
| S1132-02 | RF Upper Conversion Device |
| S1132-03 | Analog External Audio Modulation |
| S1132-04 | Single sideband modulation / Double sideband modulation |
| S1132-05 | High Stability Time Base Option |
| S1132-06 | Power Meter Control Kit |
| S1132-07 | Omnidirectional Antenna (300MHz - 6GHz) |
| S1132-08 | Directional Antenna (600MHz - 8GHz) |
| Модели | Описание |
| S1132A | Генератор радиочастотных сигналов |
| S1132B | Генератор радиочастотных сигналов |
