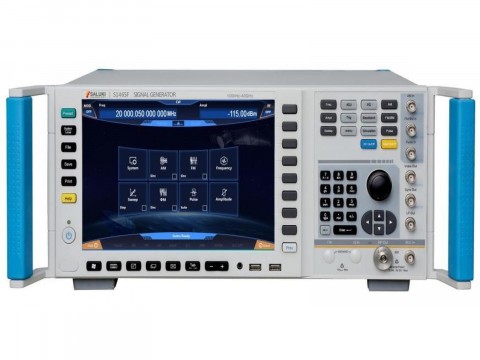

Генераторы СВЧ серии S1465 компании Saluki Technology с частотным диапазоном от 100 кГц до 3 - 67 ГГц сочетает в себе высокую выходную мощность и низкий уровень шумов и других искажений. В частности компании удалось достичь значения уровня однополостного фазового шума всего -126 дБн/Гц на центральной частоте 10 ГГц при отстройки 10 кГц, что вместе с максимальной выходной мощностью в 1 Вт (на центральной частоте 20 ГГц) обеспечивает широкий динамический диапазон до 150 дБ. В генераторах серии S1465 предусмотрены возможности высокоточного аналогового свипирования, аналоговой и импульсной модуляции с полосой до 10 МГц. Есть возможность выбора различный типов сигналов, в том числе коротких импульсов длительностью в 20 нс и гибкой настройки пользовательской последовательности импульсов. Это позволяет использовать данное оборудование в самых сложных, требовательных и высокоточных испытаниях и исследованиях в области электромагнитных сигналов.
Удобство использования обеспечивает большой сенсорный экран с диагональю 25,6 см и разрешением 1280х800 (WXGA) и дружественный и интуитивно понятный интерфейс.
Высокие характеристики генераторов обеспечивают широкую сферу применимости, от тестирования простых радиоприёмников, до использования в самых наукоёмких областях (авиационная и космическая техника, локация и навигация).
Основные особенности:
- Спектр высокой чистоты
- Широкополосный выходной сигнал высокой мощности
- Высокая стабильность частоты и уровня выходной мощности
- Удобное управление сенсорным экраном
- Сериализация во всем диапазоне частот
- Высокоточная аналоговая развертка
- Сверхвысокий динамический диапазон
- Аналоговая модуляция превосходного качества
- Высокоэффективная импульсная модуляция
- Множество интерфейсов функций управления и расширений
| Frequency properties | |||
| Frequency range | S1465A: 100kHz-3GHz (Min. frequency 9kHz) | Frequency | N (internal YO harmonic number) |
| S1465B:100kHz - 6GHz (Min. frequency of 9kHz) | 100kHz ≤ f ≤ 250MHz | 1/8 | |
| S1465C: 100kHz-10GHz | 250MHz ＜f ≤ 500MHz | 1/16 | |
| S1465D:100kHz - 20GHz | 500MHz＜f≤1GHz | 1/8 | |
| S1465D+H06: 10MHz-20GHz | 1GHz＜f≤2GHz | 1/4 | |
| S1465F:100kHz - 40GHz | 2GHz＜f≤3.2GHz | 1/2 | |
| S1465H:100kHz - 50GHz | 3.2GHz＜f≤10GHz | 1 | |
| S1465L:100kHz - 67GHz | 10GHz＜f≤20GHz | 2 | |
| (Max. frequency of 70GHz) | 20GHz＜f≤40GHz | 4 | |
| 40GHz＜f≤67GHz | 8 | ||
| Frequency resolution | 0.001Hz | ||
| Frequency switching time | ＜20ms (typical value2) | ||
| Timebase aging rate (typical value) | 5×10 -10 /day (after 30-day continuous power-on) | ||
| Reference output | Frequency | 10MHz | |
| Power | >+4dBm, to 50Ω | ||
| Reference input | Frequency | 1-50MHz, 1Hz step | |
| Power | -5dBm - +10dBm, 50Ω impedance | ||
| Опции | Описание |
| S1465-H01A | 115dB programmable step attenuator |
| S1465-H01B | 90dB programmable step attenuator |
| S1465-H02A | Analog modulation |
| S1465-H02B | Pulse modulation |
| S1465-H02C | Narrow pulse modulation |
| S1465-H03 | Analog sweep |
| S1465-H04 | Ultra low phase noise |
| S1465-H05 | High-power output |
| S1465-H06 | Enhanced high-power output |
| S1465-H80 | 87230 USB power probe |
| S1465-H81 | 87231 USB power probe |
| S1465-H82 | 87232 USB power probe |
| S1465-H83 | 87233 USB power probe |
| S1465-H90 | Electromagnetic compatibility |
| S1465-H91 | N RF output port |
| S1465-H92 | Rear panel RF output |
| S1465-H93 | Front handle kit |
| S1465-H94 | Rack installation kit |
| S1465-H95 | Commercial calibration certificate |
| S1465-H96 | 5-year extended warranty |
| S1465-H97 | Colorfully-printed user manual |
| S1465-H99 | Aluminum alloy transport case |
| Модели | Описание |
| S1465A | Генератор сигналов, 100 кГц - 3 ГГц |
| S1465B | Генератор сигналов, 100 кГц - 6 ГГц |
| S1465C | Генератор сигналов, 100 кГц - 10 ГГц |
| S1465D | Генератор сигналов, 100 кГц - 20 ГГц |
| S1465F | Генератор сигналов, 100 кГц - 40 ГГц |
| S1465H | Генератор сигналов, 100 кГц - 50 ГГц |
| S1465L | Генератор сигналов, 100 кГц - 67 ГГц |
