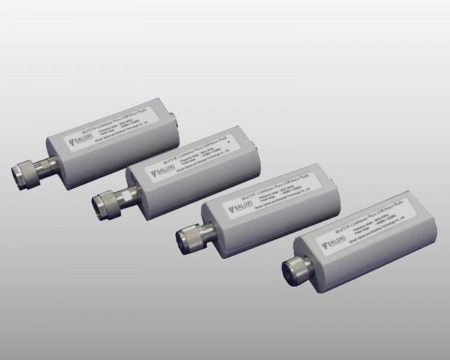

USB-датчики мощности для непрерывных сигналов SALUKI серии SAV8723X представляют собой новое поколение диодных детекторов, разработанных компанией Saluki Technology Inc., с использованием высокопроизводительного процессора DSP. USB-датчики мощности для непрерывных сигналов SALUKI серии SAV8723X имеют такие преимущества как широкий диапазон частот, широкий динамический диапазон мощности, высокую скорость измерения и точность измерения благодаря технологии многомерной калибровки. Датчик может быть подключен к компьютеру или другому электронному измерительному прибору через порт USB 2.0. Он прост в настройке и тестировании, что особенно полезно для полевых испытаний и непрерывных испытаний в производственных линиях.
Основные особенности:
- Диапазон частот от 9 кГц до 40 ГГц
- Диодный детектор
- Технология многомерной калибровки
- С внутренней и внешней функцией обнуления
- Точное измерение абсолютной мощности непрерывного волнового сигнала
- Поддержка программирования через USB-порт, IVI драйверы, USBTMC протокол
- Совместимость с интерфейсом USB на компьютере или измерительном приборе
Подключение к компьютеру
С помощью интерфейса USB компьютера и виртуальной панели управления пользователь получает функции тестирования микроволновой мощности. Можно использовать команды, соответствующие стандарту SCPI для создания автоматизированной тестовой системы.
Через USB-HUB, датчик может поддерживать многоканальные функции измерения мощности микроволнового диапазона через виртуальную панель управления, что удобно для облегчения тестирования производственной линии и мониторинга мощности на месте.
Подключение к другим измерительным приборам Saluki
USB-датчики мощности для непрерывных сигналов SALUKI серии SAV8723X могут быть использованы для тестирования мощности микроволнового или миллиметрового диапазона через подключение к анализатору спектра Saluki, РЧ/СВЧ многофункциональному тестеру, векторному анализатору цепей и т.д.
| Модель | SAV87230 | SAV87231 | SAV87232 | SAV87233 |
| Диапазон частот | 9 кГц - 6 ГГц | 10 МГц - 18 ГГц | 50 МГц - 26,5 ГГц | 50 МГц - 40 ГГц |
| Диапазон мощности | -50 дБм - +20 дБм | -60 дБм - +20 дБм | ||
| Погрешность нуля | <=10 нВт | <=1 нВт | ||
| КСВН входного порта | 100 кГц - 6ГГц: 1,15 |
10 МГц - 50 МГц: 1,21 50 МГц - 2 ГГц: 1,15 2 ГГц - 12,4 ГГц: 1,20 12,4 ГГц - 18 ГГц: 1,27 |
50 МГц - 2 ГГц: 1,15 2 ГГц - 12,4 ГГц: 1,20 12,4 ГГц - 18 ГГц: 1,27 18 ГГц - 26,5 ГГц: 1,30 |
50 МГц - 2 ГГц: 1,15 2 ГГц - 12,4 ГГц: 1,20 12,4 ГГц - 18 ГГц: 1,27 18 ГГц - 26,5 ГГц: 1,30 26,5 ГГц - 40 ГГц: 1,50 |
| Входной разъём | N-тип (вилка) | 3,5 мм (вилка) | 2,4 мм (вилка) | |
| Неопределённость калибровочного коэффициента | ±0,16 дБ | ±0,25 дБ |
50 МГц - 18 ГГц: ±0,25 дБ 18 ГГц - 26,5 ГГц: ±0,35 дБ |
50 МГц - 18 ГГц: ±0,25 дБ 18 ГГц - 40 ГГц: ±0,35 дБ |
| Линейность мощности |
+10 дБм - +20 дБм: ±0,18 дБ -40 дБм - +10 дБм: ±0,14 дБ -50 дБм - -40 дБм: ±0,79 дБ |
+10 дБм - +20 дБм: ±0,18 дБ -40 дБм - +10 дБм: ±0,14 дБ -50 дБм - -40 дБм: ±0,39 дБ -60 дБм - -60 дБм: ±0,79 дБ |
||
| Максимальная входная мощность | +23 дБм | |||
| Питание | Через мини-USB-порт | |||
| Потребляемая мощность | <1,8 Вт | |||
| Рабочая температура | 0°С - 50°С | |||
| Температура хранения | -40°С - 70°С | |||
| Размеры (мм) | 46,2х35,6х142,6 | 46,2х35,6х142,6 | 46,2х35,6х135,4 | 46,2х35,6х125,9 |
| Вес (г) | 200 | |||
| Модели | Описание |
| SAV87230 | USB-датчик мощности 9 кГц - 6 ГГц |
| SAV87231 | USB-датчик мощности 10 МГц - 18 ГГц |
| SAV87232 | USB-датчик мощности 50 МГц - 26,5 ГГц |
| SAV87233 | USB-датчик мощности 50 МГц - 40 ГГц |
