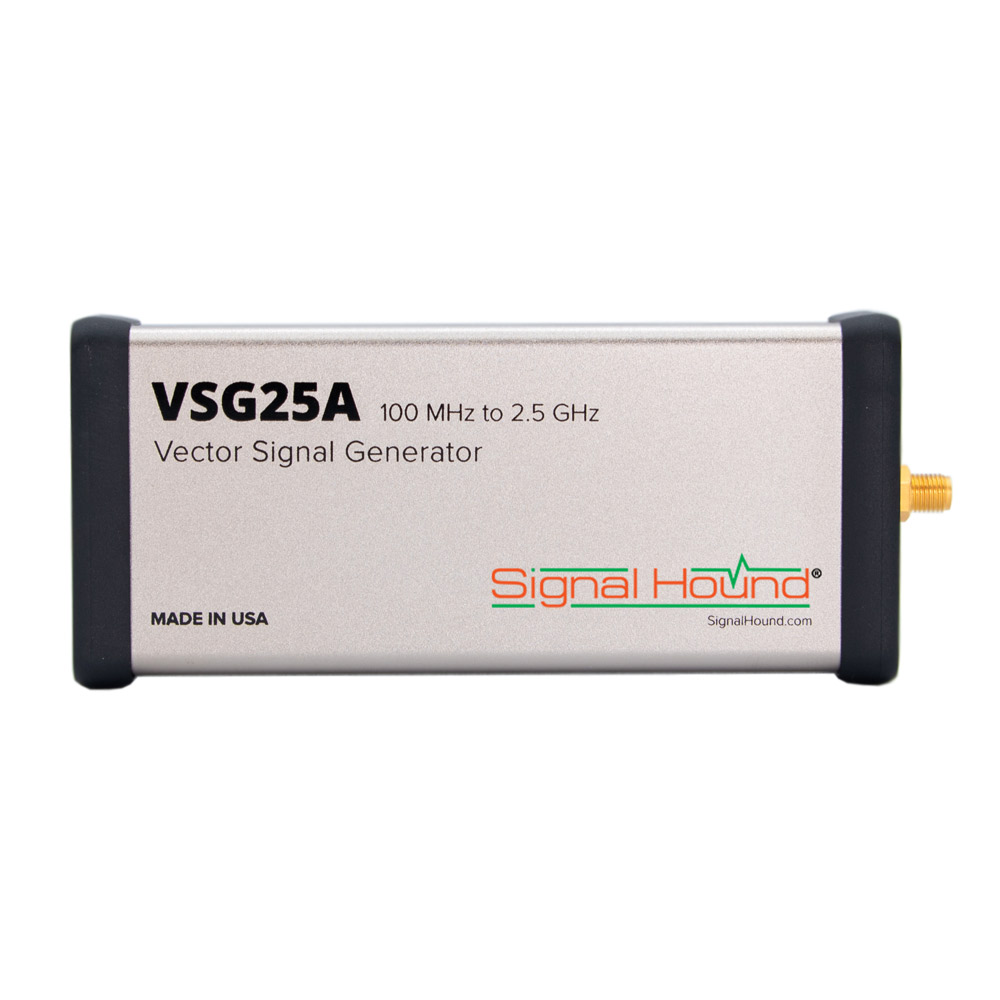

Векторный генератор сигналов
Signal Hound VSG25A
с диапазоном от 100 МГц до 2,5 ГГц
Signal Hound VSG25A
с диапазоном от 100 МГц до 2,5 ГГц
Подробнее
Описание
Векторный генератор сигналов VSG25A позволяет формировать сигналы с полосой частот до 100 МГц в диапазон частот от 100 МГц до 2.5 ГГц. Амплитуда формируемого сигнала регулируется в пределах -40...+10 дБм. Встроенная поддержка следующих видов модуляции: BPSK, DBPSK, QPSK, OQPSK, DQPSK, π/4 DQPSK, 8-PSK, D8PSK, 16-PSК, QAM-16, QAM-64, QAM-256. Возможность создавать свои виды сигналов.
Характеристики
| Характеристика | Значение |
| Диапазон частот | 100 МГц...2.5 ГГц (возможна работа от частоты 80 МГц) |
| Стабильность встроенного источника частоты | ± 1E-6 |
| Разрешение по частоте | <1 Гц |
| Пределы регулировки по амплитуде | -40...+10 дБм |
| Точность установки амплитуды | ± 1.5 дБ |
| Уровень фазовых шумов на отстройке от частоты 1 ГГц | |
| Отстройка | Уровень шума, дБн/Гц |
| 100 Гц | -68 |
| 1 кГц | -88 |
| 10 кГц | -102 |
| 100 кГц | -105 |
| 1 МГц | -132 |
