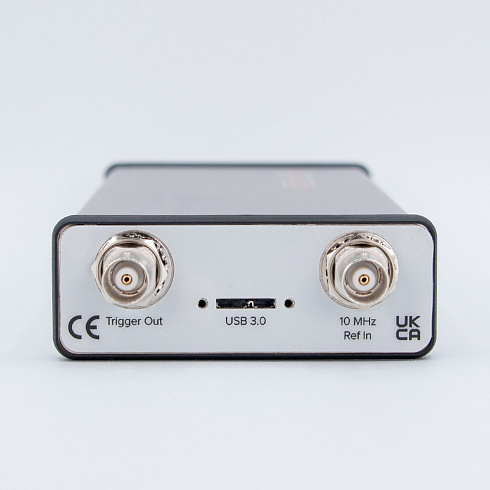

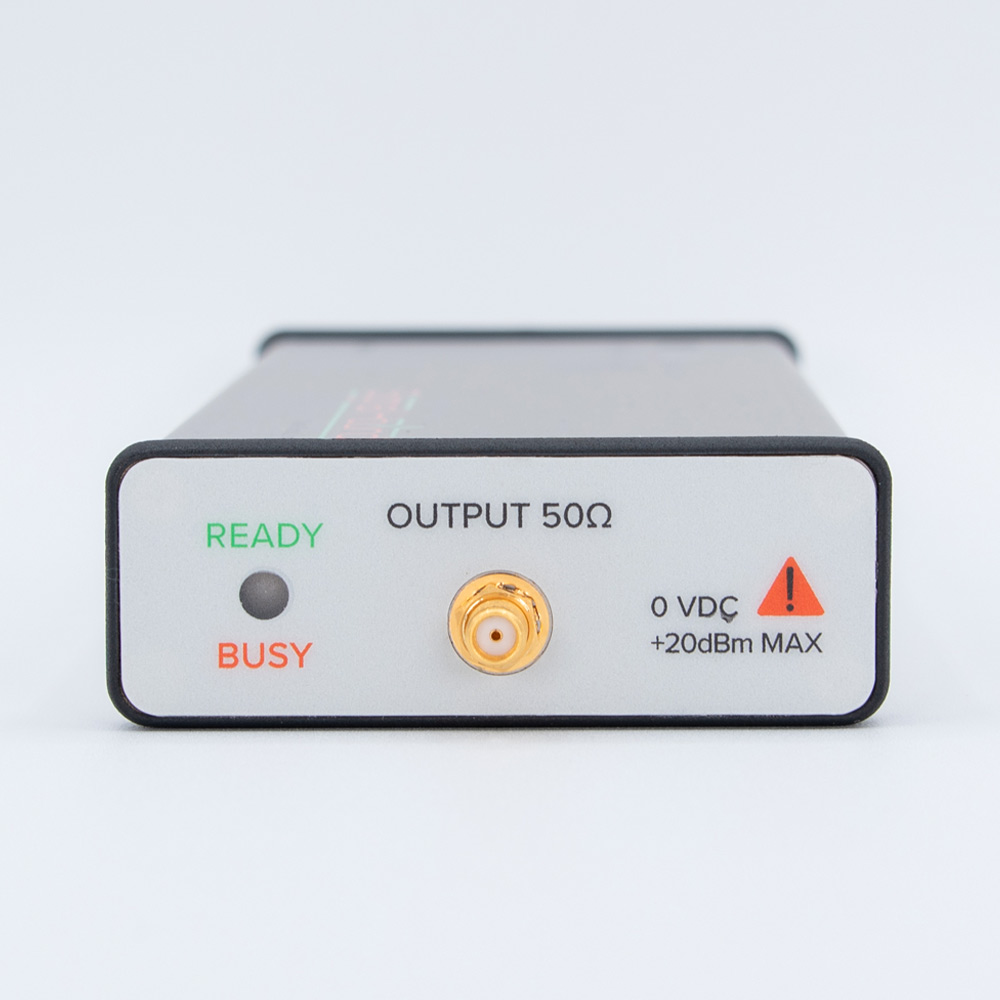

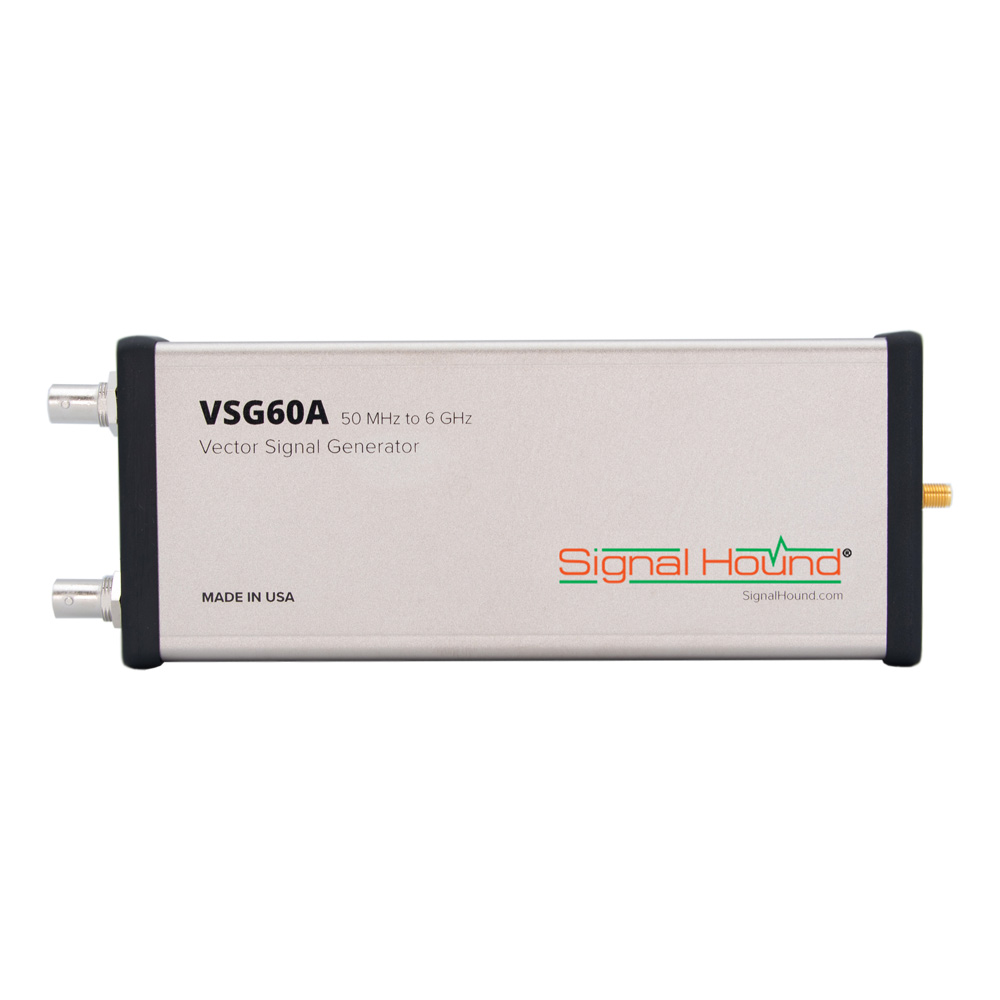

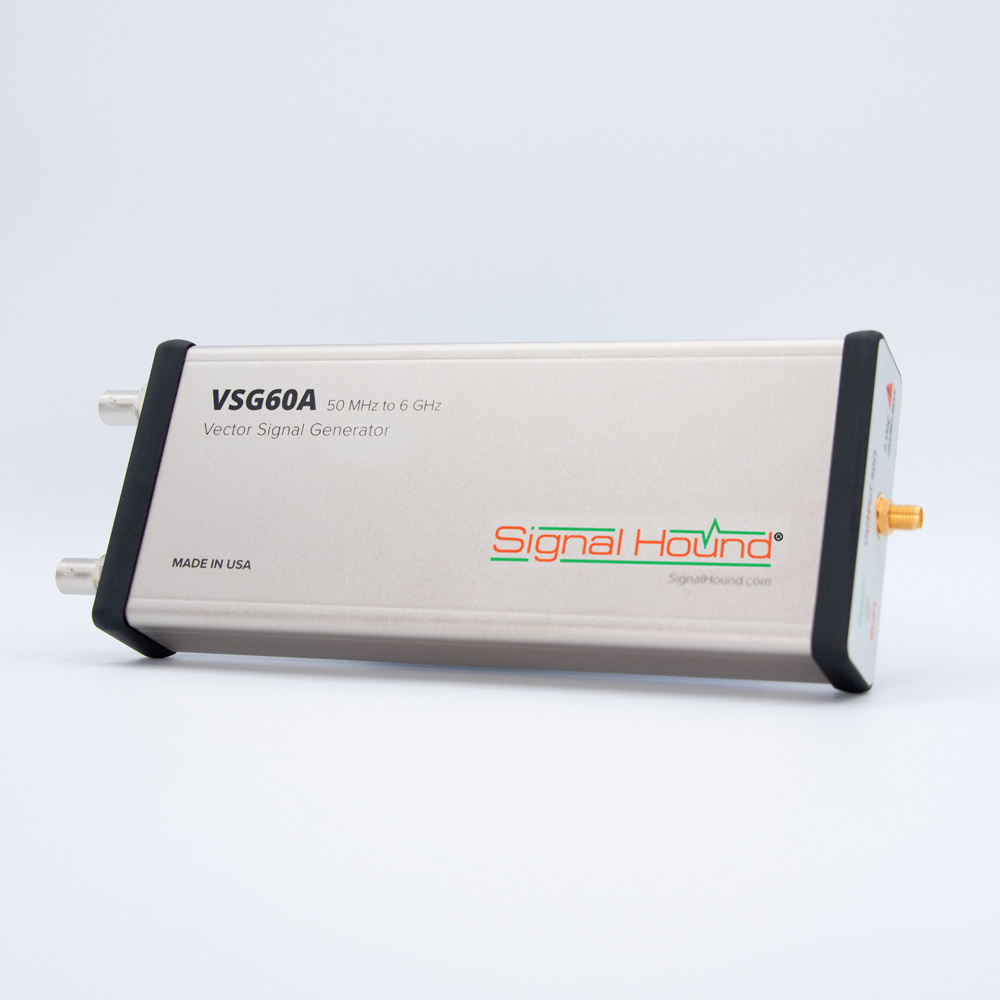

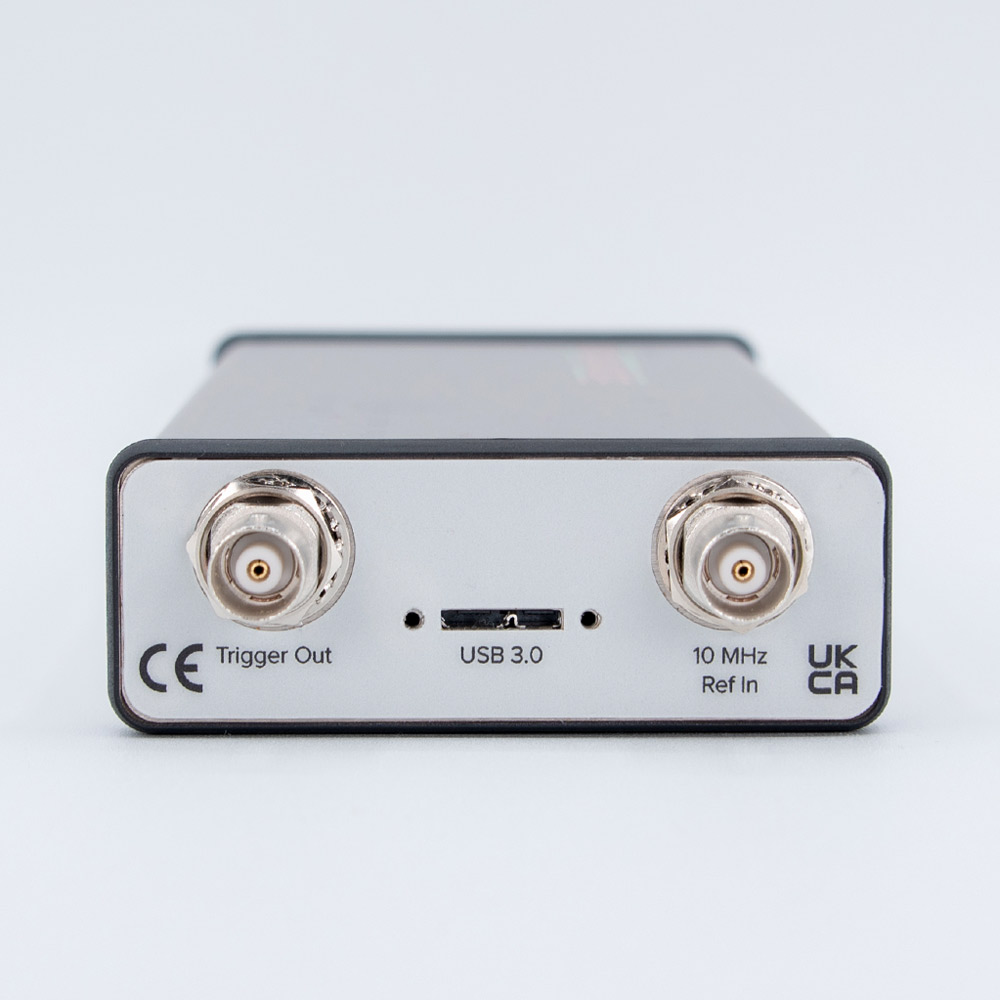

Векторный генератор сигналов
Signal Hound VSG60A
с диапазоном от 50 МГц до 6 ГГц
Signal Hound VSG60A
с диапазоном от 50 МГц до 6 ГГц
Подробнее
Описание
Векторный генератор сигналов VSG60A позволяет формировать сигналы с полосой до 40 МГц в диапазоне частот от 50 МГц до 6 ГГц. Амплитуда формируемого сигнала регулируется в пределах -55...+7 дБм. Встроенная поддержка следующих видов модуляции: CW AM, FM, Pulse, Multitone, Sweep, AWGN, FSK, GFSK, OOK, ASK, MSK, GMSK, BPSK, DBPSK, QPSK, DQPSK,Pi/4DQPSK, OQPSK, 8-PSK, 16-PSK, 16-QAM, 64-QAM, 256-QAM, 802.11a/b/n/ac, arbitrary. Возможность создавать свои виды сигналов.
Характеристики
| Диапазон частот | 50 МГц...6 ГГц |
| Стабильность встроенного источника частоты | ± 1E-6 |
| Точность установки амплитуды | ± 2 дБ |
| Пределы регулировки по амплитуде | -55...+7 дБм |
| Точность установки амплитуды | ± 0.5 дБ |
| Уровень фазовых шумов на отстройке от частоты 1 ГГц | |
| Отстройка | Уровень шума, дБн/Гц |
| 100 Гц | -89 |
| 1 кГц | -114 |
| 10 кГц | -125 |
| 100 кГц | -127 |
| 1 МГц | -135 |
Документы
Signal Hound VSG60A Specification
337.9 Кб
