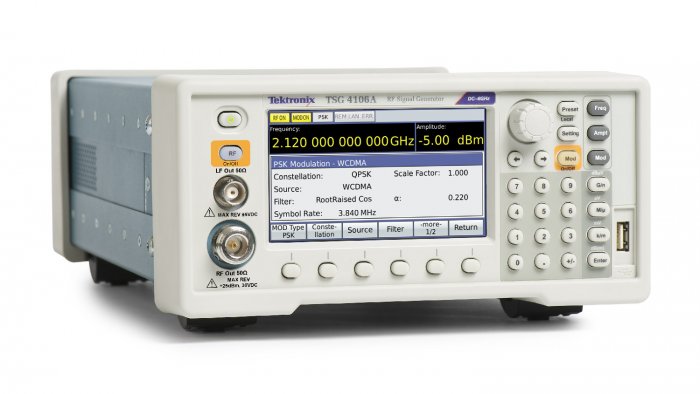

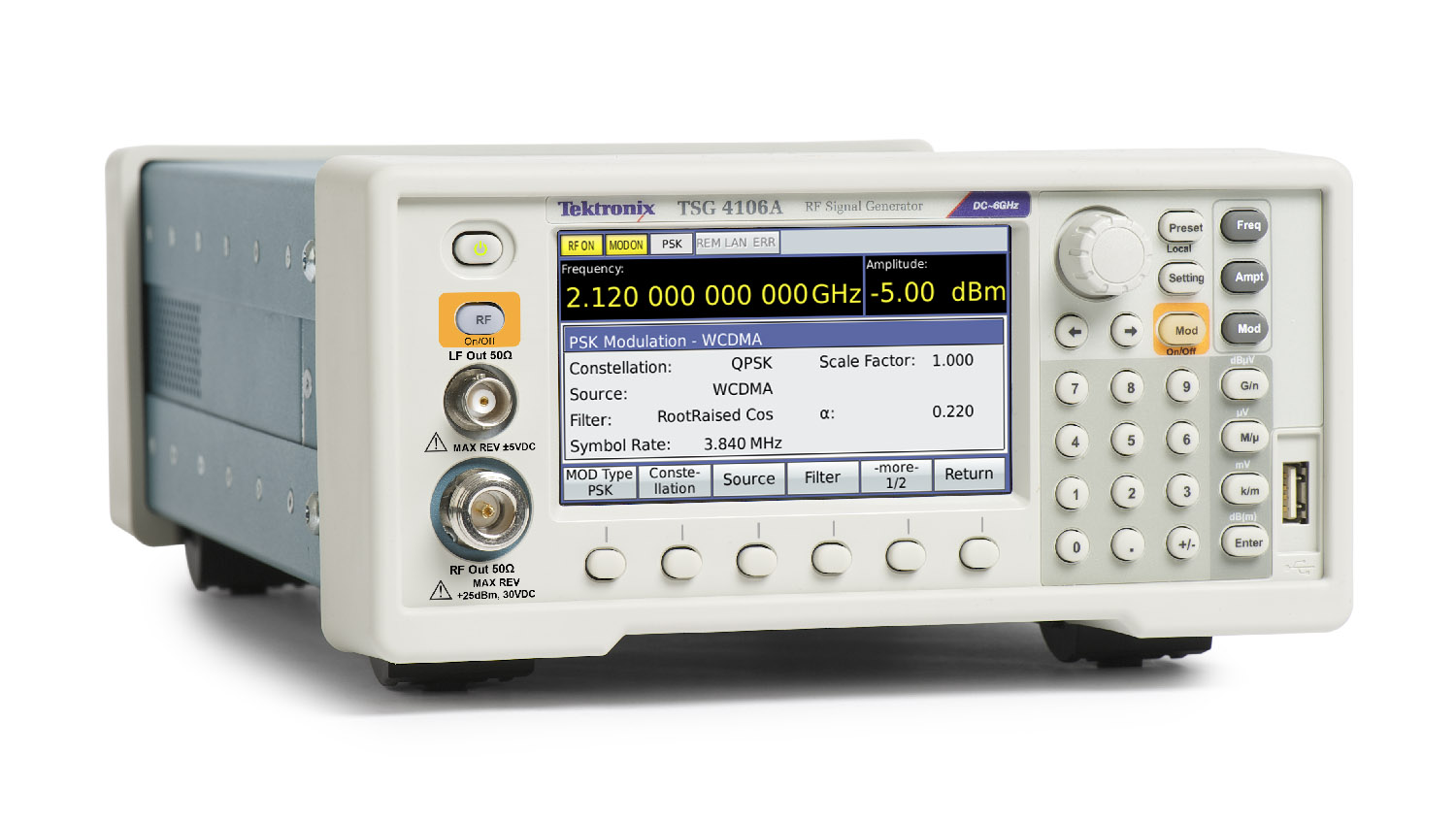

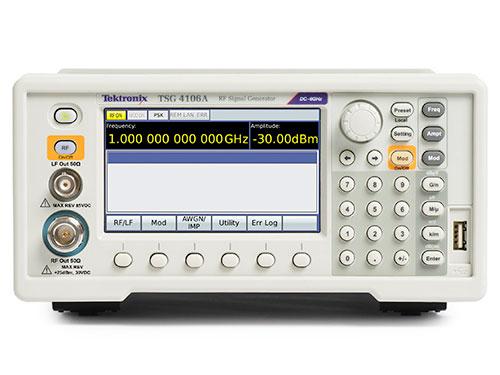

Генераторы векторных РЧ-сигналов серии TSG4100A эффективны в среднем РЧ-диапазоне и полосе пропускания модуляции до 200 МГц. Они позволяют удобно обновлять программное обеспечение в полевых условиях, переходя от аналоговых к более передовым векторным и цифровым возможностям модуляции, обеспечивая наиболее гибкую конфигурацию и лучшую защиту CAPEX.
Векторный генератор сигналов серии TSG4100A обладает характеристиками прибора среднего ценового диапазона с полосой модуляции до 200 МГц, но предлагается по цене РЧ генераторов начального уровня. В генераторе используется новый метод создания сигналов с минимальным уровнем паразитных составляющих, низким фазовым шумом (-113 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц) и превосходным разрешением по частоте (1 мкГц на любой частоте). Аналоговая модуляция доступна в генераторах серии TSG4100A базовой конфигурации. Простое программное обновление по месту эксплуатации позволяет расширить функциональность более сложными векторными и цифровыми видами модуляции, обеспечивая гибкость конфигурации и защиту инвестиций. Эти приборы дополняют ведущие в отрасли решения для тестирования РЧ устройств, такие как USB-анализатор спектра RSA306 и комбинированные осциллографы MDO4000B и MDO3000.
В генераторе тактовой частоты приборов серии TSG4100A применяется термостатированный кварцевый резонатор, изготовленный по технологии SC-cut (модель TSG410xA-M00 или E1). Он обеспечивает в 100 раз лучшую стабильность и в 100 раз меньший фазовый шум (при малых отстройках от несущей) по сравнению с приборами, в которых используется термостабилизированный кварцевый резонатор.
Возможности и преимущества:
- Генерирование сигналов с аналоговой и векторной/цифровой модуляцией
- Двухканальные генераторы модулирующих сигналов произвольной формы
- Аналоговая модуляция (в базовой конфигурации)
- Обновление с помощью программного ключа для поддержки векторной/цифровой модуляции по минимальной цене
- Приложения для создания модулированных сигналов GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC и TETRA
- Интерфейсы USB, GPIB, RS-232 и LAN
- Масса 5,6 кг
- Высота 2U и ширина ½19 дюймов
| Модель | TSG4102A | TSG4104A | TSG4106A |
| Диапазон частот | 0 - 2 ГГц | 0 - 4 ГГц | 0 - 6 ГГц |
| Точность частоты (1 Гц) | ±52 Гц | ±52 Гц | ±52 Гц |
| Уровень фазовых шумов (1 Гц) | –113 дБн/Гц | –113 дБн/Гц | –113 дБн/Гц |
| Диапазон амплитуд | -110 - +16 дБм | -110 - +16 дБм | -110 - +10 дБм |
| Наименование | Описание |
| TSG4102A | Векторный генератор сигналов с диапазоном частот до 2 ГГц |
| TSG4104A | Векторный генератор сигналов с диапазоном частот до 4 ГГц |
| TSG4106A | Векторный генератор сигналов с диапазоном частот до 6 ГГц |
| M00 | Прибор с термостатированным генератором тактовой частоты |
| M01 | Прибор с генератором тактовой частоты, управляемым напряжением |
| GPIB | Дополнительный интерфейс GPIB |
| TSG4100A-RM1 | Комплект для монтажа в стойку одного прибора (заказывается отдельно) |
| TSG4100A-RM2 | Комплект для монтажа в стойку двух приборов (заказывается отдельно) |
| TSG4100A-ATT | РЧ аттенюатор 30 дБ, 5 Вт, до 6 ГГц |
| VM00 | Базовые форматы векторной модуляции с внутренним источником модулирующего сигнала с полосой 6 МГц |
| VM01 | Модуляция GSM (необходима опция VM00) |
| VM02 | Модуляция GSM EDGE (необходима опция VM00) |
| VM03 | Модуляция W-CDMA (необходима опция VM00) |
| VM04 | Модуляция APCO-25 (необходима опция VM00) |
| VM05 | Модуляция DECT (необходима опция VM00) |
| VM06 | Модуляция NADC (необходима опция VM00) |
| VM07 | Модуляция PDC (необходима опция VM00) |
| VM08 | Модуляция TETRA (необходима опция VM00) |
| VM10 | Аудиосигнал (аналоговая АМ и ЧМ) |
| EIQ | Внешний источник модулирующего сигнала с полосой 200 МГц (необходима опция VM00) |
