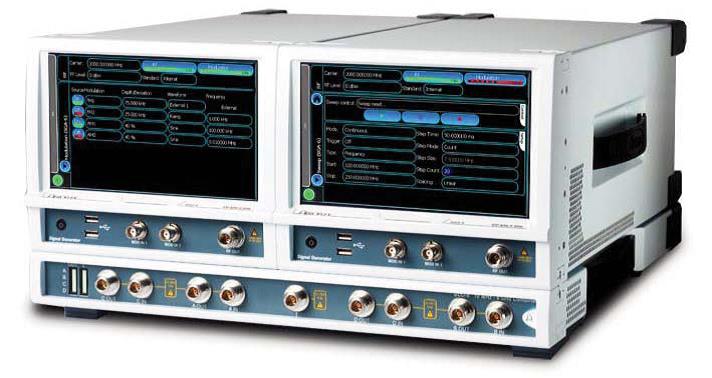

Быстродействующий четырехканальный сумматор/коммутационный модуль для совместного использования с генератором сигналов SGA при применении нескольких источников сигналов VIAVI Aeroflex SCO
Подробнее
Описание
Aeroflex SCO предназначен для испытаний, в которых требуется несколько источников, в частности, для тестирования приемников, усилителей и смесителей. Для тестирования приема, чувствительности, селективности требуется, по крайней мере два источника. В случае, если дополнительно проводится испытание на устойчивость к шуму, источников требуется больше.
- Широкий диапазон частот: 1 МГц - 6 ГГц
- Поддержка технологии типа "включай и работай" под управлением генератора SGA упрощает процедуру тестирования
- Использование механизма стыковки Aerolock™ для создания систем тестирования
- Объединение выходов максимум четырех генераторов сигналов S-серии для поддержки всех режимов работы с использованием нескольких источников сигналов
- Объединение выходов двух генераторов сигналов S-серии с использованием объединительного тракта прохождения сигнала с низким уровнем потерь для выходов с более высоким уровнем
- Прямое подключение выходов с низким уровнем потерь каждого генератора сигналов для определения необходимости замены LO (гетеродин) или для тестирования преобразователя частоты
- Поддержка большого числа прикладных задач, включая тестирование преобразователя частоты, избирательности приемника, интермодуляционных искажений
- Подача питания по шине USB 2.0
Характеристики
| Диапазон частот | |||
| Диапазон частот – все тракты прохождения сигналов | 10 МГц - 6 ГГц, возможно использование на частоте 1 МГц | ||
| Вносимые потери (типовое значение) | |||
| 10 МГц - 3 ГГц | Выше 3 ГГц | ||
| A, B, C, D – выход Σ | < 17 дБ | < 20 дБ | |
|
A, B – выход Σ через тракт прохождения сигнала с низким уровнем потерь |
< 12 дБ | < 15 дБ | |
|
Прямые тракты прохождения сигнала (например, A – Aout) |
< 4 дБ | < 5 дБ | |
| КСВН (к неиспользуемым портам подключена нагрузка 50 Ом), типовое значение | |||
| 10 МГц - 3 ГГц | > 3 ГГц - 5 ГГц | > 5 ГГц | |
| Σ | 1.3:1 | 1.5:1 | 1.6:1 |
| A, B, C, D (входы и выходы) | 1.6:1 | 1.8:1 | |
| Погрешность калибровочных данных трактов прохождения сигналов | |||
| 10 МГц - 3 ГГц | Выше 3 ГГц | ||
| ±0,2 дБ | ± 0,4 дБ | ||
| Коэффициент развязки (к неиспользуемым портам подключена нагрузка 50 Ом) | |||
|
Между входами A, C или B, D, с выбранным выходом Σ |
> 25 дБ (30 дБ, типовое значение) | ||
|
Все другие комбинации входов, с выбранным выходом Σ |
> 40 дБ | ||
|
Между входами A, B в режиме с использованием тракта прохождения сигнала с низким уровнем потерь, с выбранным выходом Σ |
> 30 дБ | ||
|
Между Σ и выходами с прямыми трактами прохождения сигналов, с выбранным выходом Σ |
> 40 дБ | ||
|
Между Σ и выходами с прямыми трактами прохождения сигналов, с выбранными прямыми трактами прохождения сигналов |
> 50 дБ | ||
| Интермодуляционные искажения | |||
|
Относится к двум генераторам сигналов S-серии, подающим два сигнала с уровнем 0 дБм на сумматор при КВСН источника 2:1 или лучше: -80 дБ относительно несущей |
|||
| Высокочастотные соединители | |||
| Импеданс | 50 Ом | ||
| Максимальная мощность, подаваемая на входы A, B, C, D | +24 дБм | ||
| Максимальная мощность, подаваемая на выходы A, B, C, D | +24 дБм | ||
| Максимальная мощность, подаваемая на выход Σ | +30 дБм | ||
| Вес | 4,25 кг | ||
| Размеры (высота x ширина x глубина) | 1U (1,75") x 444 мм x 490 мм | ||
Документы
Описание
| Наименование | Описание |
| SCO-6 | Четырехканальный сумматор ВЧ-сигналов с диапазоном частот 10 МГц - 6 ГГц |
| Опция 001 | Все ВЧ-соединители на лицевой панели |
| Опция 002 | Все ВЧ-соединители на задней панели |
| 59999/163 | Прецизионный коаксиальный адаптер |
| 43139/849 | 185-миллиметровый кабель типа N с калибровочными данными |
| 43139/876 | 500-миллиметровый кабель типа N с калибровочными данными |
