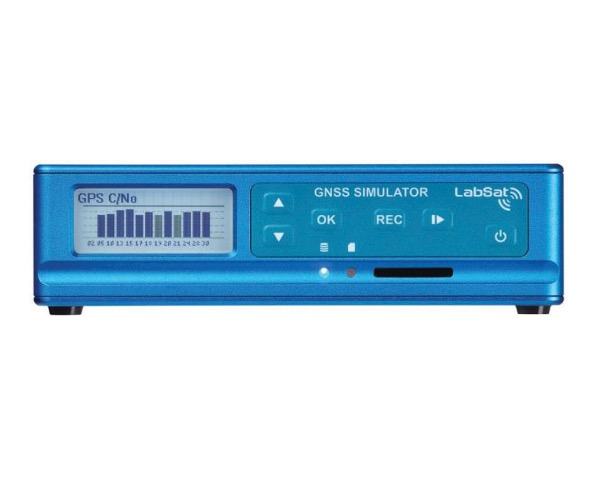

Симулятор GNSS LabSat 3
Подробнее
Описание
LabSat 3 Wideband — это самый мощный LabSat от Racelogic. Теперь вы можете записывать и воспроизводить больше сигналов GNSS с гораздо более высоким разрешением, чем когда-либо прежде.
Благодаря трем каналам, полосе пропускания до 56 МГц и 6-битной выборке (3 бита I и 3 бита Q), LabSat 3 Wideband может работать практически с любой комбинацией созвездий и сигналов, которые существуют сегодня, с большим запасом емкости для будущих запланированных сигналов.
Небольшой, работающий от батареи и со съемным твердотельным диском LabSat 3 Wideband позволяет быстро собирать подробные спутниковые данные реального мира и воспроизводить эти сигналы на своем рабочем столе.
LabSat 3 Wideband может записывать и воспроизводить следующие сигналы:
- GPS: L1 / L2 / L5
- GLONASS: L1 / L2 / L3
- BeiDou: B1 / B2 / B3
- QZSS: L1 / L2 / L5 / L6
- Galileo: E1 / E5a / E5b / E6
- NavIC: L5 & S-band
- SBAS: WAAS, EGNOS, GAGAN, MSAS, SDCM
Характеристики
| LabSat 3 Wideband | Constellations | GPS L1, L2, L5; Galileo E1, E5a/b, E6; GLONASS L1, L2, L3; BeiDou B1, B2, B3; QZSS L1, L2, L5, L6; NavIC L5, S-band; In Band SBAS, user defined frequency bands like Iridium & SiriusXM radio |
| Nominal Output Signal Level | -73dBm/MHz @ 0dB, variable attenuator provides between +20 dB and –69 dB of adjustment during replay |
| RF Channels | 3 |
| RF Channel Centre Frequencies | Selectable |
| Number of Satellites Observed | All in view |
| Sampling Frequency | 10.23 MHz, 30.69 MHz, 58 MHz |
| Bandwidth | 10 MHz, 30 MHz, 56 MHz |
| Quantisation | 1, 2 or 3 bit (I & Q) |
| Data Format | I & Q |
| Additional Logging | 2x CAN channels, 4x Digital channels, 1x RS232 channel |
| Removable Battery Pack | ✔ |
| Media Storage Included | 1 TB Solid State Drive, 4 GB SD Card (SD card for firmware upgrades only) |
| Active Antenna Voltage Supply | 2.8 V to 4.6 V |
| Reference Oscillator | OCXO, Temperature Stability ± 0.05 ppm, Frequency Stability ± 0.3 ppm over first year TCXO, Temperature Stability ± 0.05 ppm, Frequency Stability ± 0.1 ppm over first year |
| Operating Voltage | 8 V to 30 V DC |
| Size | 167 mm x 128 mm x 46 mm |
| Weight | 1.2 kg |
Документы
LabSat 3 Wideband Specification
302.4 Кб
