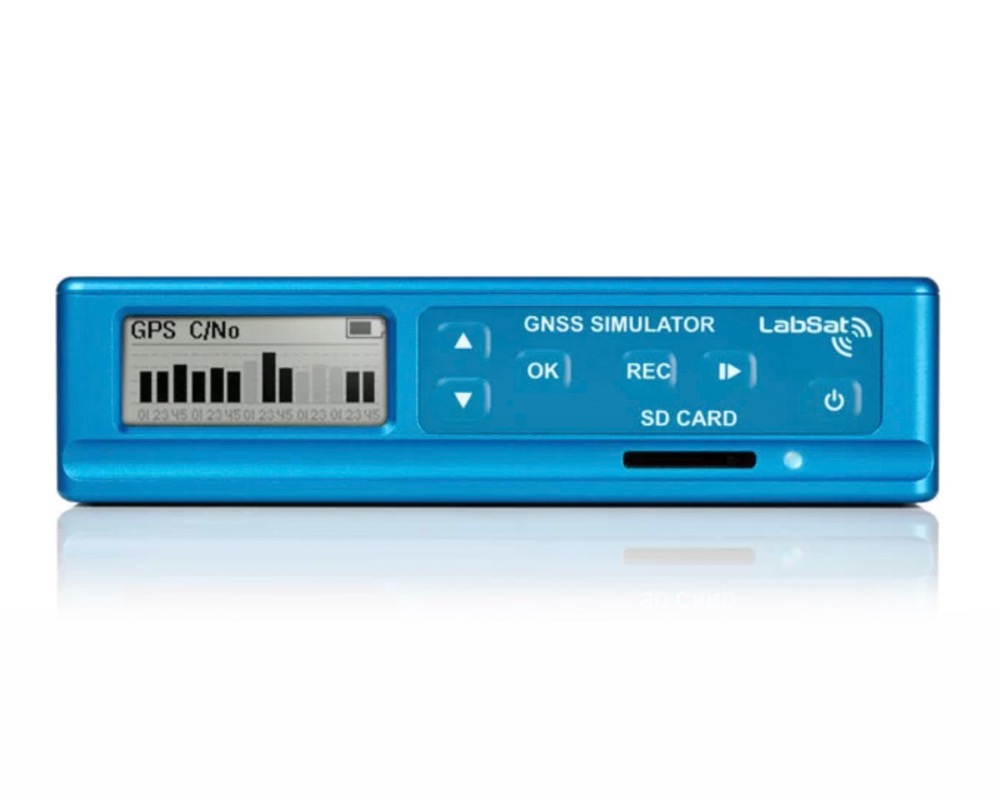

LabSat 3 — автономный симулятор тройного созвездия для тестирования устройств на основе спутниковых навигационных систем; он способен записывать и воспроизводить несколько необработанных спутниковых навигационных радиочастотных сигналов, включая GPS, ГЛОНАСС, Galileo, BeiDou, QZSS и SBAS. Дополнительный программный пакет SatGen можно использовать для имитации спутниковых сигналов по заданной пользователем траектории, что позволяет проводить испытания, моделирующие любое время, дату или место по всему миру.
LabSat 3 записывает и воспроизводит реальные данные, позволяя проводить реалистичные и воспроизводимые испытания в контролируемых условиях. Артефакты сигнала, включая многолучевость, ионосферные эффекты и пропадание сигнала, воспроизводятся, и количество спутников, используемых в тесте, не ограничено.
Обычное тестирование обычно требует многократного проезда по одному и тому же маршруту, когда условия меняются, а созвездия спутников меняются между тестами. Это может затруднить воспроизведение и поиск ошибок программного обеспечения или проблем с приемом на тестируемом устройстве. Использование LabSat 3 экономит много часов работы, позволяя быстро выявлять ошибки и проверять «критические случаи», не покидая испытательного стенда.
Очень полезной функцией является возможность записи и воспроизведения дополнительных потоков данных с использованием высокоскоростного цифрового порта (портов) на LabSat 3. Таким образом, данные шины CAN, сигналы RS232 или триггеры цифровых событий могут быть полностью синхронизированы во время воспроизведения, обеспечивая совершенно новый уровень реализма в ваших симуляциях на стенде.
Особенности:
- Доступно для GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1, QZSS и SBAS
- Компактный, легкий и портативный
- Полностью автономный
- Одиночные, двойные или тройные файлы спутниковой группировки
- Время работы батареи до 2 часов
- Простая запись в одно касание
- Бесплатная библиотека предварительно записанных и смоделированных файлов
| LabSat 3 | |
| Constellations | GPS/Galileo/SBAS/QZSS, GLONASS, or BeiDou |
| Output Signal Level | Adjustable -73 dBm to -103 dBm |
| RF Channels | 1, 2 or 3 (model dependent*) |
| RF Constellation Centre Frequencies | 1575.420 MHz (GPS L1, Galileo E1, SBAS and QZSS); 1602.00 MHz (GLONASS L1 ); 1561.098 MHz (BeiDou B1) |
| Number of Satellites Observed | All in view |
| Sampling Frequency | 16.368 MHz |
| Bandwidth | 9.66 MHz |
| Quantisation | 1 and 2 bit |
| Data Format | I & Q |
| Additional Logging | 2x CAN, RS232 or Digital (1x CAN, RS232 or Digital for single constellation model with upgrade) |
| Removable Battery Pack | |
| Media Storage Included | 1 TB USB HDD, 32 GB SD Card |
| Active Antenna Voltage Supply | 2.8 to 3.3 V |
| Reference Oscillator Accuracy | TCXO ± 2.5; OCXO ± 0.3 ppm** |
| Reference Oscillator Aging | TCXO ±1; OCXO ± 0.3 ppm/year** |
| Reference Oscillator Stability | TCXO ±0.05; OCXO ± 0.05 ppm/ °C** |
| Operating Voltage | 8 V to 30 V DC |
| Size | 167 mm x 128 mm x 43 mm |
| Weight | 960g (910g without battery) |
* LabSat 3 comes in six versions ranging from 'Single Constellation / Replay Only' to 'Triple Constellation/ Record & Replay' which can be factory upgraded to any other version. All LabSat versions also come with the option of adding the SatGen simulation software.
** All versions of LabSat 3 are supplied with a standard TCXO (Temperature-compensated crystal oscillator). However, an OCXO (Oven-controlled crystal oscillator) upgrade is available.
