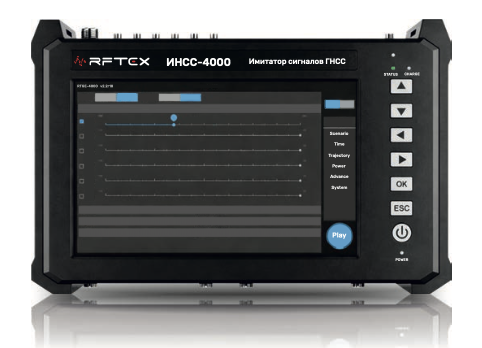

Портативный имитатор ГНСС ИНСС-4000 построен на базе встроенной высокопроизводительной вычислительной платформы с графическим процессором (GPU). Его специализированная архитектура SDR обеспечивает гибкую настройку и одновременное генерирование многосистемных и многочастотных навигационных спутниковых сигналов. Устройство поддерживает основные глобальные навигационные спутниковые системы, включая ГЛОНАСС, GPS, BDS и Galileo, а также их гражданские частотные диапазоны. Оснащенный встроенным модулем высокостабильного дисциплинированного генератора, симулятор может точно воспроизводить сигналы спутниковой навигации в полевых условиях. Он поддерживает настройку различных динамических и статических сценариев. Пользователи могут устанавливать параметры моделирования, включая время, положение, статус, частотные диапазоны группировки спутников и уровни мощности, с помощью программного обеспечения, а также импортировать внешние траектории в режиме реального времени для моделирования сценариев.
Компактный портативный имитатор спутниковой навигации с комплексной функциональной конструкцией и полными возможностями моделирования.
Поддерживает моделирование реальных спутниковых сигналов на месте и быструю проверку навигационных сигналов, идеально подходит для технического обслуживания в полевых условиях, тестирования и других применений на открытом воздухе.
- Поддерживает синхронную генерацию многочастотных сигналов полной конфигурации, включая ГЛОНАСС, GPS, BDS, Galileo и др.
- Собранные данные можно напрямую сохранять в DAS (Direct-Attached Storage) или NAS (Network-Attached Storage).
- Поддерживает прямое воспроизведение с DAS/NAS для удовлетворения требований к хранению больших объемов данных и распределенному хранению.
- Прием потока данных в реальном времени через интерфейс Gigabit Ethernet, реализующий функциональность цифрового РЧ-фронт-энда.
- Поддерживает управление с помощью программного обеспечения на хост-компьютере, локальное управление с сенсорного экрана устройства и удаленное управление на основе протокола TCP/IP.
| RFTEX ИНСС-4000 | ||
| Моделируемые группировки | BDS | B1I, B1C; B2I, B2a, B2b |
| GPS | L1CA, L1C, L1P; L2C, L2P; L5 | |
| ГЛОНАСС | L1CA, L10C; L2; L3 | |
| Galileo | E1; E5a, E5b | |
| Кол. спутниковых кан. (одновр. видимых) | 16 кан.: ГЛОНАСС, GPS, BDS, Galileo | |
| Количество многолучевых каналов | 4 канала на диапазон | |
| Точность | Точность псевдодальности | 0.01 м |
| Точность скорости псевдодальности | 0.005 м/с | |
| Стабильность канала (межканальная согласованность) | ≤0.3 нс | |
| Динамика сигнала | Высота моделирования | 8000 км |
| Относительная скорость | 80000 м/с | |
| Относительное ускорение | 5000 м/с² | |
| Относительный рывок | 8000 м/с³ | |
| Качество сигнала | Фазовый шум (100 Гц) | ≤-75 дБн/Гц |
| Фазовый шум (1 кГц) | ≤-80 дБн/Гц | |
| Фазовый шум (10 кГц) | ≤-85 дБн/Гц | |
| Фазовый шум (100 кГц) | ≤-90 дБн/Гц | |
| Подавление паразитных сигналов | ≤-50 дБн | |
| Подавление гармоник | ≤-40 дБн | |
| Тактовый сигнал10 МГц | Амплитуда входного сигнала | 7±2 дБм |
| Амплитуда выходного сигнала | 7±2 дБм | |
| Импеданс сигнала | 50 Ом | |
| Стабильность выходной частоты | ≤5×10⁻¹² за 1 с | |
Сигнал 1PPS |
Входная амплитуда | TTL 5 В (при 1 МОм) |
| Выходная амплитуда | TTL 5 В (при 1 МОм); 2,5 В (при 50 Ом) | |
| Выходная ширина импульса | 20 мкс ± 1 мкс | |
| Импеданс | 1 МОм или 50 Ом | |
Уровень сигнала(выход) |
Диапазон HRF | -20 дБм – -100 дБм |
| Диапазон LRF | -80 дБм – -160 дБм | |
| Шаг регулировки уровня | 0.1 дБ | |
| Точность уровня | ≤0.5 дБ | |
| Физические характеристики | Габариты (Д×Ш×В) | 334 × 213 × 79 мм |
| Вес | ≤4 кг | |
| Электропитание | Вход адаптера | 100-240 В AC, 50/60 Гц, 2 А |
| Выход адаптера | 19 В DC, 6.32 А, 120 Вт | |
| Потребляемая мощность (рабочий режим) | ≤45 Вт | |
| Время работы от аккумулятора | ≥2 часа | |
| Интерфейс пользователя | Дисплей | 10.1"-дюймовый TFT-LCD |
| Функциональные возможности | Моделирование траекторий | Пользовательские, из внеш файла, в реальном времени |
| Синхронизация | По реал. эфемеридам и сист. вр. (встр. дисцип. генератор) | |
| Тестовые сценарии | Библиотека тип. сценариев + польз. модификации | |
| Синхронизация | Активная/пассивная по 10 МГц и 1PPS | |
| Управление | Отк. протокол удал. управ., команды пользователя, GUI | |
