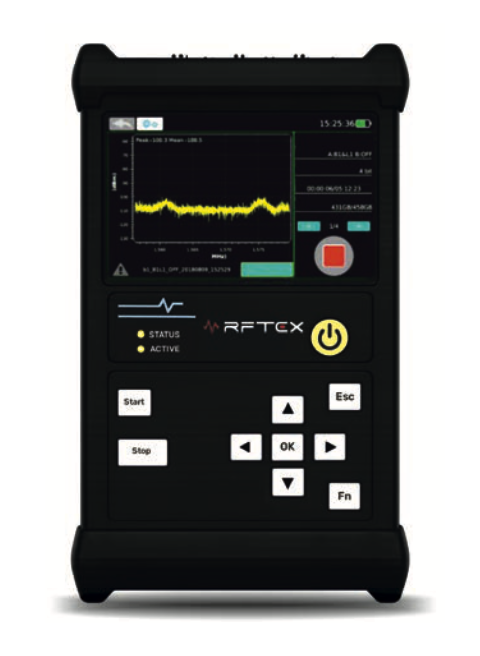

Портативный комплекс записи и воспроизведения сигналов ГНСС RFTEX ИНСС-4200
Подробнее
Описание
Портативный комплекс записи и воспроизведения сигналов спутниковой навигации ИНСС-4200 поддерживает двухканальную запись и воспроизведение сигналов во всем диапазоне частот для многоконстелляционных систем, включая ГЛОНАСС, GPS, BDS, Galileo, NavIC, QZSS и SBAS, являясь самым компактным комплексным решением для захвата и воспроизведения реальных спутниковых сигналов.
Устройство предназначено для проверки, технического обслуживания и устранения неисправностей полевых навигационных приемников и широко используется в специальных приложениях, авиации и других областях. Благодаря компактной и легкой конструкции, простоте эксплуатации и удобству обслуживания устройство обеспечивает до 4 часов автономной работы. Оно поддерживает SSD-накопители с возможностью «горячей» замены и емкостью до 4 ТБ на один диск.
Самое компактное комплексное решение для записи и воспроизведения подлинных спутниковых сигналов. Компактное и легкое (1.9 кг с батареей), простое в эксплуатации и обслуживании. Поддерживает двухканальный, мультисистемный, полнодиапазонный прием и воспроизведение сигналов ГНСС.
- Поддерживает синхронный сбор и воспроизведение двухдиапазонных сигналов от ГЛОНАСС, GPS, BDS, Galileo, NavIC, QZSS и SBAS (например, B1/L1/G1/E1 используют один и тот же частотный диапазон).
- Настраиваемая разрядность квантования I/Q: 2 бита, 4 бита, 8 бит; полоса пропускания при сборе данных до 90 МГц.
- Оснащен 5-дюймовым емкостным сенсорным экраном и операционной системой, поддерживающей как сенсорное, так и физическое управление записью и воспроизведением.
- Поддерживает воспроизведение, начиная с любой позиции в пределах указанного файла, и возможность приостановки в любой момент.
- Встроенный модуль ГНСС для мониторинга состояния навигационного сигнала в реальном времени и отображения рабочих условий захвата.
- Поддерживает каскадную синхронную работу нескольких устройств для обеспечения записи и воспроизведения сигнала во всем диапазоне навигации.
- Интерфейс визуализации спектра сигнала в реальном времени для отображения отношения несущей к шуму (CN0) спутников.
- Поддерживает двунаправленный импорт/экспорт файлов данных между ПК и устройством. Управление записью и воспроизведением сигнала одним нажатием.
- Встроенный аккумулятор обеспечивает до 4 часов непрерывной работы.
Характеристики
| RFTEX ИНСС-4200 | ||
| Поддерживаемые системы | BDS, GPS, ГЛОНАСС, Galileo | Синхронный сбор и воспроизведениедвухдиапазонных сигналов |
| NavIC | (L5) | |
| QZSS | (L1) | |
| SBAS | WAAS, MSAS, EGNOS, GAGAN, SDCM(B1/L1/G1/E1 — общий диапазон) | |
| Диапазоны частот(запись/воспроизведение) | BDS | B1, B2, B3, RDSS-S, RDSS-L |
| GPS | L1, L2, L5 | |
| GPS (доп.) | L1, L2, L3 | |
| Galileo0000 | E1, E5, E6 | |
| ГЛОНАСС | L1, L2, L5 | |
| ГЛОНАСС (доп.) | L2, L5 | |
| QZSS | L1 | |
| NavIC | L5 | |
| Радиочастотные каналы | Каналы записи сигнала | 2 (центральная частота каждого РЧ-канала выбирается) |
| Каналы воспроизведения сигнала | 2 | |
| Запись сигнала | Диапазон входного уровня | -80 дБм – -30 дБм |
| Диапазон регулировки усиления | 20 дБ – 70 дБ | |
| Полоса пропускания записи (выбираемая) | 4.6875 / 9.375 / 18.75 / 23.4375 / 37.5 /46.875 / 62.5 / 93.75 МГц | |
| Разрядность квантования I/Q | 2 бита, 4 бита, 8 бит (настраиваемая) | |
| Функциональные возможности | Воспр. с произвольной позиции | С любой позиции в пределах файла |
| Приостановка воспроизведения | В любой момент | |
| Каскадирование устройств | Поддерживается (синхронная работа нескольких устройств для пол. диапазона) | |
| Визуализация спектра в реал. времени | Отображение CN0 (отношение несущейк шуму) спутников | |
| Мониторинг GNSS | Встроенный модуль ГНСС для контролясостояния сигнала в реальном времени | |
| Импорт/экспорт данных | Двунаправленный между ПКи устройством | |
| Управление записью/воспроизведением | Одним нажатием | |
| Интерфейс пользователя | Дисплей | 5-дюймовый сенсорный экран |
| Управление | Сенсорное + физическое | |
| Операционная система | Поддерживает сенсорное и физическое управление | |
| Электропитание | Встроенный аккумулятор | До 4 часов непрерывной работы |
| Особенности | Каскадная синхронизация | Да |
| Поддерживаемые системы | BDS, GPS, ГЛОНАСС, Galileo | Синхронный сбор и воспроизведениедвухдиапазонных сигналов |
| NavIC | (L5) | |
| QZSS | (L1) | |
| SBAS | WAAS, MSAS, EGNOS, GAGAN, SDCM(B1/L1/G1/E1 — общий диапазон) | |
| Диапазоны частот(запись/воспроизведение) | BDS | B1, B2, B3, RDSS-S, RDSS-L |
| GPS | L1, L2, L5 | |
| GPS (доп.) | L1, L2, L3 | |
| Galileo0000 | E1, E5, E6 | |
| ГЛОНАСС | L1, L2, L5 | |
| ГЛОНАСС (доп.) | L2, L5 | |
| QZSS | L1 | |
| NavIC | L5 | |
| Радиочастотные каналы | Каналы записи сигнала | 2 (центральная частота каждого РЧ-канала выбирается) |
| Каналы воспроизведения сигнала | 2 | |
| Запись сигнала | Диапазон входного уровня | -80 дБм – -30 дБм |
| Диапазон регулировки усиления | 20 дБ – 70 дБ | |
| Полоса пропускания записи (выбираемая) | 4.6875 / 9.375 / 18.75 / 23.4375 / 37.5 /46.875 / 62.5 / 93.75 МГц | |
| Разрядность квантования I/Q | 2 бита, 4 бита, 8 бит (настраиваемая) | |
| Функциональные возможности | Воспр. с произвольной позиции | С любой позиции в пределах файла |
| Приостановка воспроизведения | В любой момент | |
| Каскадирование устройств | Поддерживается (синхронная работа нескольких устройств для пол. диапазона) | |
| Визуализация спектра в реал. времени | Отображение CN0 (отношение несущейк шуму) спутников | |
| Мониторинг GNSS | Встроенный модуль ГНСС для контролясостояния сигнала в реальном времени | |
| Импорт/экспорт данных | Двунаправленный между ПКи устройством | |
| Управление записью/воспроизведением | Одним нажатием | |
| Интерфейс пользователя | Дисплей | 5-дюймовый сенсорный экран |
| Управление | Сенсорное + физическое | |
| Операционная система | Поддерживает сенсорное и физическое управление | |
| Электропитание | Встроенный аккумулятор | До 4 часов непрерывной работы |
| Особенности | Каскадная синхронизация | Да |
