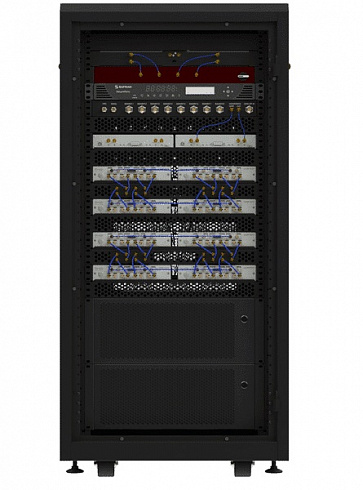

Safran GSG-Wavefront

Защита ваших систем ГНСС от помех и спуфинга сейчас как никогда важна. Такая устойчивость достигается благодаря усовершенствованному симулятору ГНСС, способному генерировать выделенные радиочастотные сигналы для тестирования архитектуры антенн с управляемой диаграммой направленности (CRPA).

Разработка Safran GSG-Wavefront с общим гетеродином (LO) – это проверенная на практике готовая, настраиваемая и простая в использовании платформа для тестирования приемников CRPA. Она представляет собой доступное и модернизируемое решение, использующее Skydel – надежный движок моделирования ГНСС, построенный на программно-определяемой архитектуре.

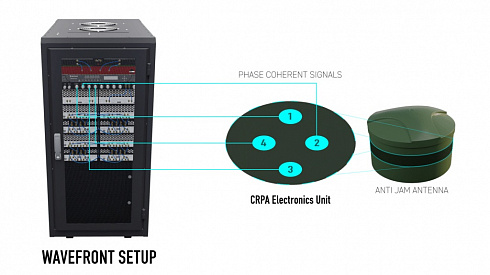

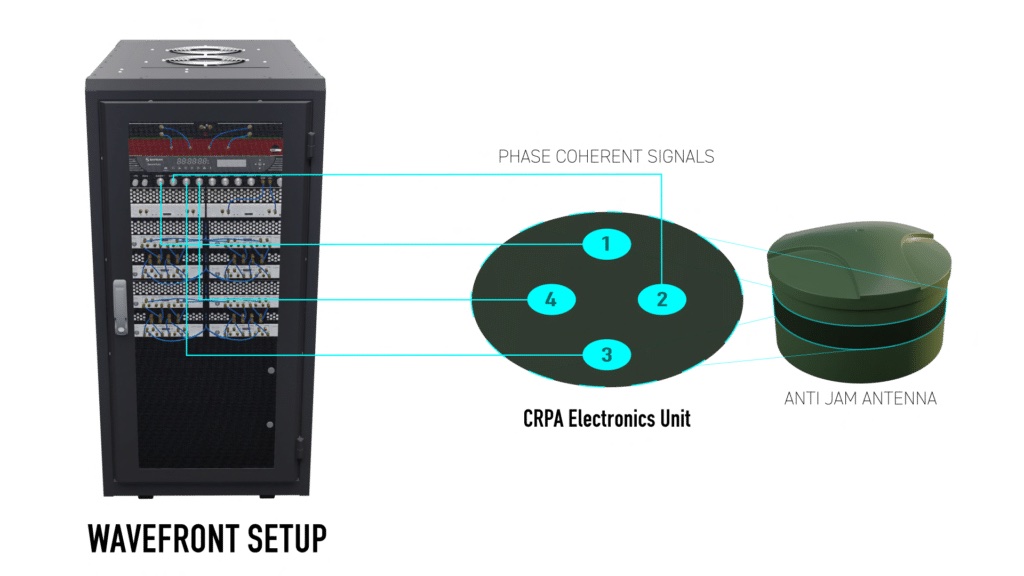

CRPA основаны на многоэлементных антеннах, предназначенных для снижения влияния радиочастотных помех или определения угла прихода сигналов. Симуляторы волнового фронта GSG эмулируют и генерируют сигналы ГНСС и помех на выходах элементов антенн. Подход GSG Wavefront отличается от классических безэховых систем тестирования CRPA: он имитирует многоэлементную антенну, обеспечивая столько же радиочастотных выходов, сколько и антенных элементов, для тестирования блока CRPA.

Усовершенствованный модуль генерации помех

Генерация простых и сложных сигналов помех проста с помощью модуля «усовершенствованных глушилок» Skydel. Используя выделенный радиочастотный выход SDR, сигналы помех могут быть смешаны с сигналами ГНСС. Помехи могут быть как внутриполосными, так и внеполосными и состоять из множества сигналов разной мощности.

• Несколько виртуальных передатчиков с определяемыми пользователем траекториями и формами сигналов
• Задаваемые пользователем формы сигналов (ЛЧМ, CW, BOC, BPSK, AWGN и комбинация импульсных модуляций)
• Передача произвольных данных IQ из файла
• Динамика применяется к передаваемым сигналам

Масштабируемая архитектура

Архитектура системы может масштабироваться в зависимости от количества элементов и сигналов, что определяет количество графических процессоров, компьютеров и т. д. Архитектура начинается с наличия узлов симулятора. Каждый узел соответствует элементу CRPA и предназначен для моделирования всех сигналов этого элемента. Таким образом, если у вас семиэлементный CRPA, для моделирования потребуется семь узлов. Каждый узел имитирует маломощные сигналы ГНСС (истинные сигналы), а также мощные сигналы, такие как сигналы глушилки и спуфера. Имеется два различных радиочастотных тракта, что позволяет управлять огромным динамическим диапазоном мощности. Затем соответствующие сигналы передаются в модуль распределения радиочастот, расположенный внизу, где они объединяются и подаются на определённый элемент. Модуль распределения радиочастот также обеспечивает обратную связь с контроллером симулятора.

Сохранение и анализ сигнала

Симулятор Skydel GNSS позволяет записывать моделируемые сигналы ГНСС и помехи на диск в виде цифровых файлов IQsample. Эта функция может быть очень полезна для анализа сгенерированного сигнала с помощью внешнего инструмента постобработки (например, Matlab). Анализ можно проводить непосредственно на сигнале основной полосы, избегая искажений, вносимых преобразованием частоты в радиочастоту (например, повышенного уровня шума, фазового шума генератора и т. д.).

Особенности:

• Масштабируемая конфигурация антенны, поддерживающая от 2 до 16 многочастотных антенных элементов
• Модульность на протяжении всего жизненного цикла
• Способность поддерживать до 4 диапазонов ГНСС одновременно
• Все диапазоны ГНСС: L1, L2, L5, E6, S-диапазон
• Один выход ГНСС и один выход помех на каждый антенный элемент. Возможно объединение для получения одного радиочастотного выхода на каждый антенный элемент
• Помехи: глушение, спуфинг и подслушивание.
• Одновременная имитация нескольких угроз
• Динамические передатчики с пользовательскими формами сигналов
• Общий гетеродин для всех программно-определяемых радиоустройств
• Непрерывная фазовая синхронизация и мониторинг выравнивания
• Полуавтоматизированный инструмент калибровки в реальном времени
• Не требуется специальная калибровка после выключения питания

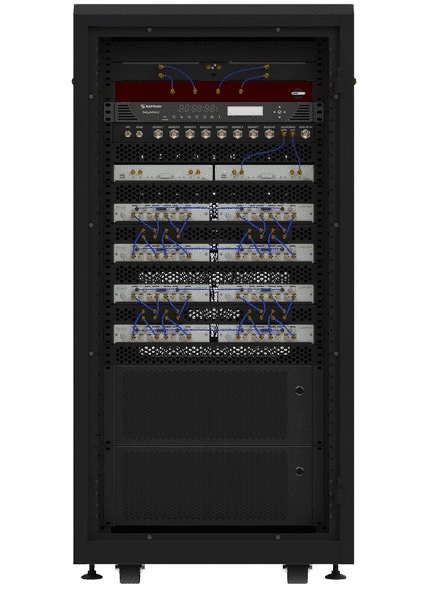

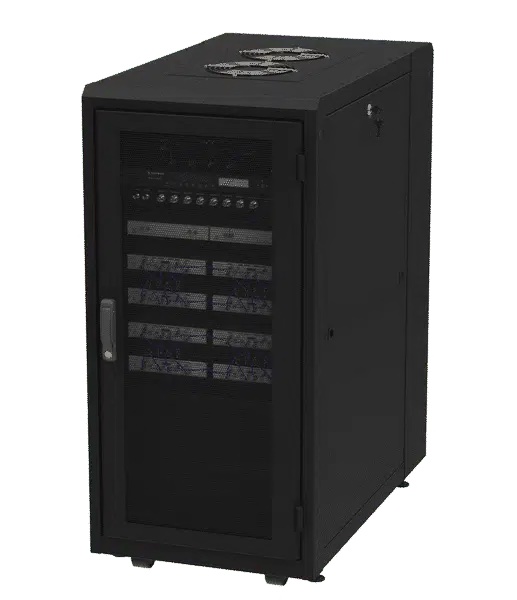

• Уменьшенный форм-фактор (стойка 24U для типичной системы из 8 элементов)
• Внутренняя генерация и распределение низкофазного шума тактовой частоты 10 МГц и сигналов 1-PPS
• Рубидиевый низкофазовый тактовый генератор (опция)
• Securesync 2400
• Опция: использование внешнего тактового генератора, распределение тактовой частоты и PPS вне системы и калибровка тактового генератора
• Аппаратное обеспечение в контуре
• Тихая работа во время имитации
• Работает на базе Skydel (с графическим интерфейсом и API)
