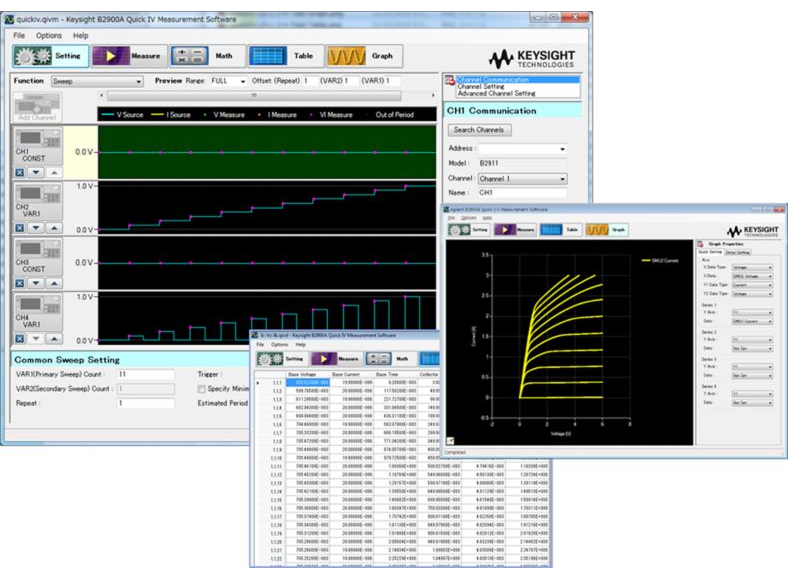

Прецизионные параметрические анализаторы Keysight серии B2900A представляют собой недорогие компактные источники/измерители с высокой производительностью и лучшим в своем классе графическим пользовательским интерфейсом.
Параметрические анализаторы серии B2900A обеспечивают лучшие в своем классе рабочие характеристики при невысокой стоимости. Они имеют широкий диапазон выходного напряжения (210 В) и силы тока (3 A в режиме постоянного тока и 10,5 A в импульсном режиме), высокую точность (минимальное разрешение 10 фA/100 нВ для источника и измерителя), а также превосходный графический пользовательский интерфейс с различными режимами отображения, которые значительно увеличивают эффективность тестирования, отладки и определения параметров устройств.
Приборы серии B2900A обеспечивают высокую скорость измерений и поддерживают стандартный набор команд SCPI, что позволяет повысить производительность испытаний и снизить стоимость владения при использовании источников/измерителей в составе испытательных систем на производстве.
В серию B2900A входит четыре модели, B2901A, B2902A, B2911A и B2912A, которые различаются по количеству каналов источников/измерителей (один или два) и измерительным возможностям. Это позволяет выбрать именно тот прибор, который обладает оптимальным сочетанием цены и производительности и наилучшим образом соответствует потребностям испытаний.
Питание и выполнения измерений с высокой точностью с использованием интуитивно понятного графического пользовательского интерфейса
- Отображение ВАХ и других характеристик на дисплее передней панели
- Лучшее в отрасли разрешение 6½ разрядов при подаче и измерении тока
- Широкий диапазон токов и напряжений – от 100 нВ/10 фА до 210 В/3 А (пост. ток) и 10,5 А (импульсный режим)
В серию B2900B входит шесть моделей, B2901B, B2902B, B2911B, B2912B, B2901BL и B2910BL которые различаются по количеству каналов источников/измерителей (один или два) и измерительным возможностям.
| Модель | B2901A/ B2902A | B2911A/ B2912A | ||
| Тип | Источник питания/измеритель | |||
| Число каналов | 1 или 2 | |||
| Источник | Макс. вых. сигнал | Разрешение | 5½ разрядов | 6½ разрядов |
| Ток | 3,03 А (пост. ток) 10,5 А (имп. режим) | |||
| Напряжение | 210 В | |||
| Макс. разрешение | Ток | 1 пА | 10 фА | |
| Напряжение | 1 мкВ | 100 нВ | ||
| Уровень шума выходного напряжения | 3 мВср.кв. | |||
| Измеритель | Макс. значение | Разрешение | 6½ разрядов | |
| Ток | 3,03 А (пост.ток) 10,5 А (имп. режим) | |||
| Напряжение | 210 В | |||
| Сопротивление | - | |||
| Заряд | - | |||
| Макс. разрешение | Ток | 100 фА | 10 фА | |
| Напряжение | 100 нВ | |||
| Сопротивление | - | |||
| Заряд | - | |||
| Свипирование выходного сигнала | Линейное/однократное логарифмическое, линейное/ двукратное логарифмическое, по списку | |||
| Генерируемые сигналы произвольной формы | - | |||
| Питание от аккумуляторов | - | |||
| Model number | B2901BL | B2910BL | B2901B/ B2902B | B2911B/ B2912B | |
| Number of channels | 1 | 1 | 1 or 2 | 1 or 2 | |
| Output range | Max. voltage | 21 V | 210 V | 210 V | 210 V |
| Max. current (DC) | 1.5 A | 1.5 A | 3.03 A | 3.03 A | |
| Max. current (Pulse) | No | No | 10.5 A | 10.5 A | |
| Source resolution | Digit | 5.5 digit | 5.5 digit | 5.5 digit | 6.5 digit |
| Min. voltage | 1 μV | 1 μV | 1 μV | 100 nV | |
| Min. current | 10 pA | 100 fA | 1 pA | 10 fA | |
| Lowest current range | 1 μA | 10 nA | 100 nA | 10 nA | |
| Measurement resolution | Digit | 6.5 digit | 6.5 digit | 6.5 digit | 6.5 digit |
| Min. voltage | 100 nV | 100 nV | 100 nV | 100 nV | |
| Min. current | 1 pA | 10 fA | 100 fA | 10 fA | |
| Min. trigger interval | 200 μs | 50 μs | 20 μs | 10 μs | |
| Max. trigger count | 10,000 | 100,000 | Infinite | Infinite | |
| Max. data buffer size | 10,000 | 100,000 | 100,000 | 100,000 | |
| Limit test | No | Yes | Yes | Yes | |
| Fast transient mode | No | No | Yes | Yes | |
| Easy file access | No | No | Yes | Yes | |
| View mode | Single view | Yes | Yes | Yes | Yes |
| Dual view | No | No | Yes (B2902B) | Yes (B2912B) | |
| Graph view | Yes | Yes | Yes | Yes | |
| Roll view | No | No | No | Yes | |
| Модели | Описание |
| B2901A | Прецизионный параметрический анализатор, 1 канал, 100 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2902A | Прецизионный параметрический анализатор, 2 канала, 100 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2911A | Прецизионный параметрический анализатор, 1 канал, 10 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2912A | Прецизионный параметрический анализатор, 2 канала, 10 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2901BL | Прецизионный параметрический анализатор, 1 канал, 10 пА, 21 В, 1,5 A |
| B2910BL | Прецизионный параметрический анализатор, 1 канал, 10 фА, 210 В, 1,5 A |
| B2901B | Прецизионный параметрический анализатор, 1 канал, 100 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2902B | Прецизионный параметрический анализатор, 2 канала, 100 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2911B | Прецизионный параметрический анализатор, 1 канал, 10 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
| B2912B | Прецизионный параметрический анализатор, 2 канала, 10 фА, 210 В, 3 A/10,5 A (пост./импульсный ток) |
