Настольные источники питания Keysight серии E3630 c выходной мощностью до 200 Вт
Подробнее
Описание
Источники выпускаются в четырех модификациях: E3631A (снят с производства), E3632A, E3633A, E3634A, отличающихся между собой количеством выходных каналов, а также значениями выходных напряжения, силы тока, мощности.
- Одинарный и тройной выход
- Выходная мощность от 80 Вт до 200 Вт
- Двухдиапазонный выход (кроме E3631A)
- Низкий уровень шума и отличное регулирование (регулировка нагрузки и линии 0,01%)
- Дистанционное зондирование (кроме E3631A)

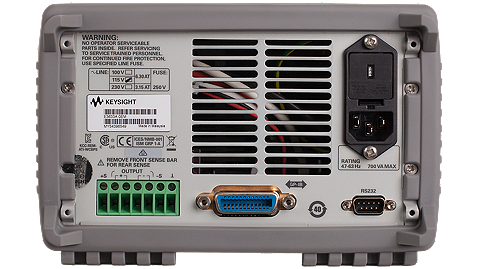

- Передние и задние выходные клеммы (только E3633A / 34A)
- Стандарт GPIB и RS-232
- Функции сохранения и вызова
- Защита от перенапряжения и перегрузки по току
- VFD (вакуумно-флуоресцентный дисплей) на передней панели одновременно отображает и контролирует фактические или предельные значения
- Три завершенных состояния настройки источника питания могут быть сохранены и вызваны из внутренней энергонезависимой памяти, что сокращает время настройки.
Характеристики
| Model Number | E3631A | E3632A | E3633A | E3634A | ||
| 1 | 2 | 3 | ||||
|
DC output Rating (0 to 40 ºC) |
0 to +6 V, 0 to 5 A |
0 to +25 V, 0 to 1 A |
0 to –25 V, 0 to 1 A |
0 to 15 V/7 A or 0 to 30 V/4 A |
0 to 8 V/20 A or 0 to 20 V/10 A |
0 to 25 V/7 A or 0 to 50 V/ 4 A |
|
Load regulation ± (% of output + offset) |
< 0.01% + 2 mV < 0.01% + 250 μA |
|||||
|
Line regulation ± (% of output + offset) |
< 0.01% + 2 mV < 0.01% + 250 μA |
|||||
| Ripple and noise (20 Hz to 20 MHz) | ||||||
| Normal mode voltage | < 350 μVrms/2 mVpp | < 350 μVrms/3 mVpp | < 500 μVrms/ 3 mVpp | |||
| Normal mode current | < 2 mArms | < 500 μArms | < 2 mArms | |||
|
Accuracy 12 months (25 ºC + 5 ºC), ± (% output + offset) |
||||||
| Programming | ||||||
| Voltage | 0.1% + 5 mV | 0.05% + 20 mV | 0.05% + 10 mV | |||
| Current | 0.2% + 10 mA | 0.15% + 4 mA | 0.2% + 10 mA | |||
| Readback | ||||||
| Voltage | 0.1% + 5 mV | 0.05% + 10 mV | 0.05% + 5 mV | |||
| Current | 0.2% + 10 mA | 0.15% + 4 mA | 0.15% + 5 mA | |||
| Transient response | Less than 50 μsec for output to recover to within 15 mV following a change in output current from full load to half load or vice versa | |||||
| Model Number | E3631A | E3632A | E3633A | E3634A | ||
| 1 | 2 | 3 | ||||
| AC input (47 Hz – 63 Hz) | 100 Vac ±10% (Opt 0E9)/115 Vac ±10% (Std)/230 Vac ±10% (0E3) | |||||
| Dimensions |
213 x mm W x 133 mm H x 348 mm D (8.4 x 5.2 x 13.7 in) |
|||||
| Weight | 8.2 kg (18 lbs) net, 11 kg (24 lbs) shipping | 9.5 kg (21 lbs) net, 12 kg (26 lbs) shipping | ||||
| Warranty |
Three years for E363xA series power supplies Three months for standard shipped accessories |
|||||
| Product regulation |
Certified to CSA 22.2 No. 231 (for E3631A), No. 1010.1 (for E3632A/33A/34A); conforms to IEC 1010-1; carries CE marks; complies with CISPR-11, Group 1, Class A |
|||||
| Common mode current | < 1.5 μArms | |||||
| Resolution | ||||||
| Program | 0.5 mV/0.5 mA | 1.5 mV/0.1 mA | 1 mV/0.5 mA | 1 mV/1 mA | 3 mV/0.5 mA | |
| Readback | 0.5 mV/0.5 mA | 1.5 mV/0.1 mA | 0.5 mV/0.1 mA | 0.5 mV/1 mA | 1.5 mV/0.5 mA | |
| Meter | 1 mV/1 mA | 10 mV/1 mA | 1 mV/1 mA | 1 mV/1 mA (< 10A), 10 mA (≥ 10 A) | ||
| Command processing time | < 50 msec | < 100 msec | ||||
| OVP/OCP | ||||||
| Accuracy ± (% output + offset) | N/A | 0.5% + 0.5 V/0.5% + 0.5 A | ||||
| Activation time | N/A | 1.5 msec, OVP ≥3 V/< 10 msec, OVP < 3 V and OCP <10 msec | ||||
| Temperature coefficient per ºC (% output + offset) | ||||||
| Voltage | 0.01% + 2 mV | 0.01% + 3 mV | ||||
| Current | 0.02% + 3 mA | 0.02% + 0.5 mA | 0.02% + 3 mA | |||
| Stability, constant load & temperature ± (% of output + offset), 8 hrs | ||||||
| Voltage | 0.03% + 1 mV | 0.02% + 2 mV | 0.02% + 1 mV | |||
| Current | 0.1% + 3 mA | 0.05% + 1 mA | 0.1% + 1 mA | |||
| Remote Sense (max. voltage in each load lead) | N/A | 1 V | 0.7 V | |||
| Voltage programming speed, to within 1% of total excursion | ||||||
| Up: Full load | 11 msec | 50 msec | 50 msec | 95 msec | 80 msec | |
| Up: No load | 10 msec | 20 msec | 20 msec | 45 msec | 100 msec | |
| Down: Full load | 13 msec | 45 msec | 45 msec | 30 msec | 30 msec | |
| Down: No load | 200 msec | 400 msec | 400 msec | 450 msec | 450 msec | |
Документы
Keysight E363xA Specification
510.8 Кб
Описание
| Опции | Описание |
| 0E3 | 230 Vac ± 10% |
| 0EM | 115 Vac ± 10% |
| 0E9 | 100 Vac ± 10% |
| Аксессуары | Описание |
| 1CM | Rackmount kit |
| E3600A-100 | Test lead kit |
Модели
| Модели | Описание |
| E3631A | Источник питания, 80 Вт, 3 выхода, 6 В/5 А и ±25 В/1 А |

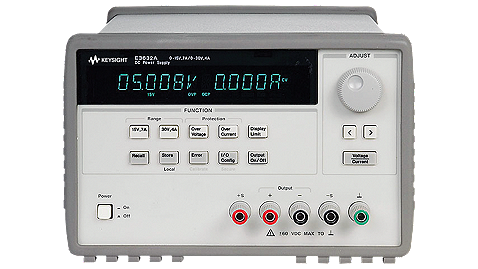

| E3632A | Источник питания, 120 Вт, 15 В/7 А или 30 В/4 А |
| E3633A | Источник питания, 200 Вт, 8 В/20 А или 20 В/10 А |
| E3634A | Источник питания, 200 Вт, 25 В/7 А или 50 В/4 А |
