Имитаторы солнечных батарей (ИСБ) компании Keysight являются источниками питания постоянного тока, которые имитируют выходные характеристики солнечных батарей. ИСБ являются изначально источниками тока с очень малым значением выходной ёмкости. Они способны имитировать вольт-амперные характеристики (ВАХ) различных солнечных батарей при различных условиях. Типовым использованием ИСБ является имитация солнечных батарей, которые обеспечивают питание спутников. Для точной имитации следует использовать специализированный источник питания, такой как ИСБ, поскольку выходная мощность солнечных батарей изменяется в зависимости от условий окружающей среды: температуры, площади и интенсивности освещения. ИСБ компании Keysight обеспечивают два режима имитации:
- Режим имитатора
- Режим таблицы
Для приближения к ВАХ солнечной батареи используется внутренний алгоритм. В этом режиме для создания ВАХ необходимы четыре параметра: VХХ (напряжение холостого хода); IКЗ (ток короткого замыкания); IР (сила тока в точке максимальной мощности – рабочий ток); VР (напряжение в точке максимальной мощности – рабочее напряжение). Это может быть сделано с использованием интерфейса ввода-вывода или с передней панели, когда ПК не требуется.
ВАХ определяется таблицей, состоящей из точек, заданных пользователем. Таблица может иметь до 4000 точек для серии E4360. Каждая точка соответствует конкретному значению тока и напряжения. В режиме таблицы для имитации изменений условий окружающей среды солнечных батарей к выбранной таблице (ВАХ) могут быть применены смещения для значений напряжения и тока.

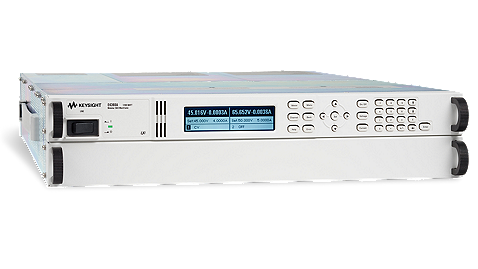

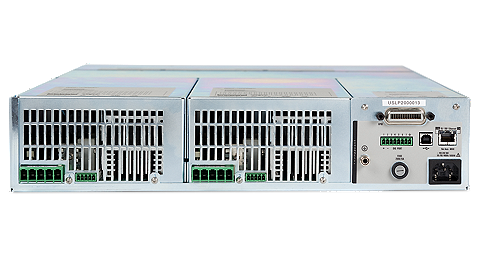

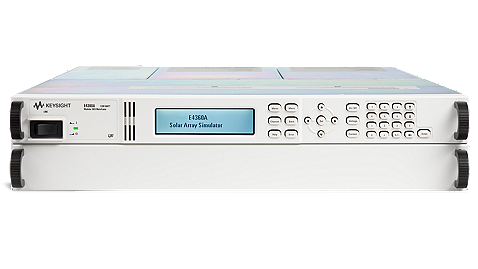

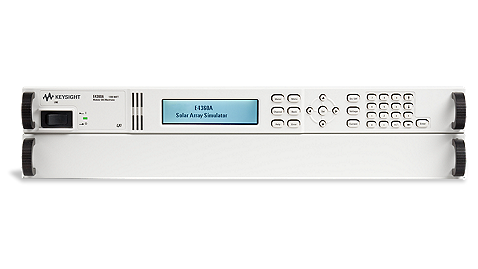

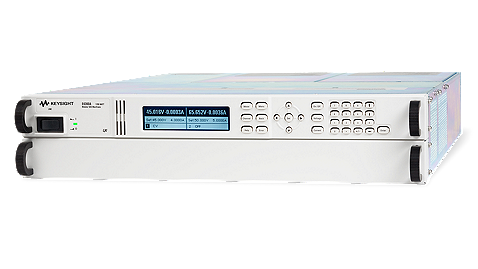

Серия E4360 – быстрые и прецизионные модульные ИСБ
- Быстрые изменения ВАХ для имитации затмения или вращения в режиме списка
- Возможность синхронизации с другими событиями в системе с помощью развитых средств аппаратного и программного запуска
- Возможность дистанционного управления через интерфейсы GPIB, LAN и USB с помощью набора команд SCPI (драйверы доступны)
- Сокращение числа кабелей за счёт встроенных измерений
- Встроенный веб-сервер
- Возможен монтаж в 19” стойку
| Модель | Общая мощность, Вт | Напряжение, В | Ток, А | Количество слотов |
| E4360A шасси | 1200 | - | - | 2 |
| E4361A модуль | 510 | 65 | 8,5 | 1 |
| E4362A модуль | 1200 | 130 | 5 |
| Модели | Описание |
| E4360A | Базовый блок модульного имитатора солнечных батарей, 1200 Вт |

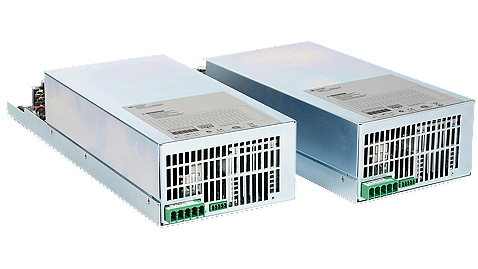

| E4361A | Модуль имитатора солнечных батарей, 510 Вт, 65 В, 8,5 А |
| E4362A | Модуль имитатора солнечных батарей, 600 Вт, 130 В, 5 А |
| E4366A | Готовая конфигурация на основе базового блока E4360A и модулей E436xA |
| E4367A | Готовая конфигурация на основе базового блока E4360A и 2 модулей E4361A |
| E4368A | Готовая конфигурация на основе базового блока E4360A и 2 модулей E4362A |
