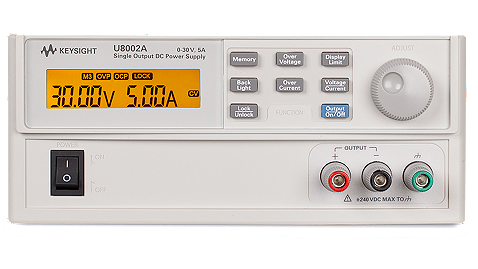

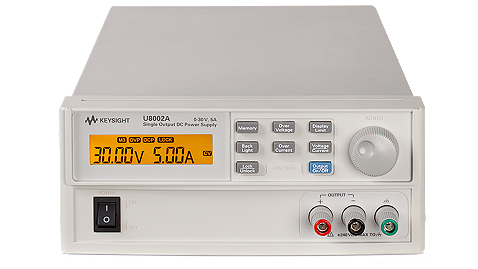

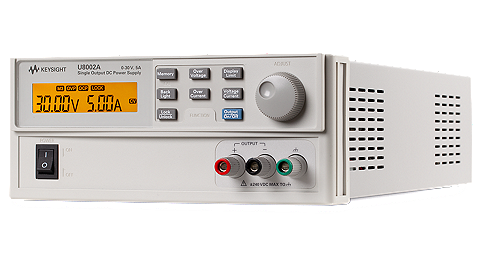

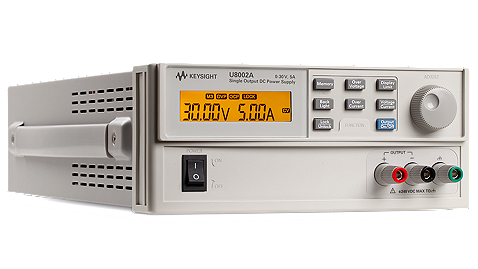

В серию настольных источников питания постоянного тока Keysight U8000 входят модели с ручным управлением, одним выходом и мощностью от 90 Вт до 150 Вт. Приборы обладают функциональными возможностями, присущими, как правило, только дорогим программируемым источникам питания, но при этом отличаются простотой и удобством использования.
Эти регулируемые источники питания обеспечивают надежное питание постоянного тока, широкие возможности по настройке и все необходимые функции защиты тестируемого устройства, что позволяет применять эти приборы для решения разнообразных прикладных задач — от тестирования в ходе производства электронного оборудования до использования в учебном процессе. Источники питания серии U8000 — это непревзойденная простота и доступность.
- Низкий уровень шумов и пульсаций на выходе — менее 1 мВ (СКЗ)
- Высокая стабильность выходного напряжения: влияние нагрузки менее 0,01%
- Малая погрешность измерения тока и напряжения: менее 0,35%
- Простой в использовании поворотный регулятор и интуитивно понятная клавиатура для установки выходного напряжения и тока с требуемым разрешением.
- Функции защиты тестируемого устройства от перегрузки по току и по напряжению
- Возможность сохранения в памяти и вызова до трех состояний прибора для уменьшения времени настройки
- Простое управление с передней панели и возможность блокировки клавиатуры
| Electrical Specifications | U8001A | U8002A |
| Output Ratings (at 0 °C to 40 °C) |
0 to +30 V 0 to 3 A |
0 to +30 V 0 to 5 A |
| Line and Load Regulation |
CV: <0.01% +2 mV CC: <0.02% +2 mA |
|
| Ripple and Noise (25 °C ±5 °C) |
CV: 12 mVp-p, <1 mVrms; CC: 3 mArms |
|
|
Load Transient Response Time (within 15 mV from full load to half load and from half load to full load) |
<50 μs | |
| Programming Accuracy1 (25 °C ±5 °C) |
<0.35% +20 mV <0.35% +20 mA |
|
| Readback Accuracy1 (25 °C ±5 °C) |
<0.35% +20 mV <0.35% +20 mA |
|
| Meter Resolution |
Voltage: 10 mV Current: 10 mA |
|
| Maximum Output Float Voltage | ±240 Vdc | |
| Supplemental Characteristics | U8001A | U8002A | |
|
Temperature Coefficient (for 12 months) |
CV: <100 ppm/ °C | ||
| CC: <380 ppm/ °C | CC: <300 ppm/ °C | ||
|
Output Voltage Overshoot (during turn-on or turn-off of AC power state with the output control set to less than 1 V) |
<1 V |
||
| Voltage Programming Speed, to within 1% of total excursion | |||
| Up |
Full Load No Load |
150 ms 100 ms |
|
| Down |
Full Load No Load |
30 ms 450 ms |
|
| Last Memory Setting Enabled | Yes | ||
| Over Voltage Protection Response Time | <1.5 ms when the trip voltage is equal to or greater than 3 V and <10 ms when the trip voltage is less than 3 V (average time for output to drop from 90% of output voltage to 1 V after OVP condition occurred) | ||
| Protection Features | |||
| Parameter | U8001A | U8002A | |
|
Over Voltage Protection Accuracy ± (% of output + offset) |
<0.5% +0.5 V | ||
|
Over Voltage Protection Programmable Range |
1 V to 33 V |
||
|
Over Current Protection Accuracy ± (% of output + offset) |
<0.5% +0.5 A | ||
|
Over Current Protection Programmable Range |
1 A to 3.3 A |
1 A to 5.5 A |
|
| AC Power Input Specifications | |||
| Parameter | U8001A | U8002A | |
| Input Power Option (selectable) |
100 Vac ± 10%, 47 to 63 Hz 115 Vac ± 10%, 47 to 63 Hz 230 Vac ± 10%, 47 to 63 Hz |
||
| Maximum Input Power | 330 VA | 500 VA | |
| Fuse | External, customer assessable | ||
| Physical Specifications | |||
| Parameter | U8001A | U8002A | |
| Dimensions (H x W x L) | 88.1 mm x 212.3 mm x 394.3 mm | ||
| Weight | 7.3 kg | 8.3 kg | |
| Модели | Описание |
| U8001A | Источник питания постоянного тока, 30 В, 3 А |
| U8002A | Источник питания постоянного тока, 30 В, 5 А |
