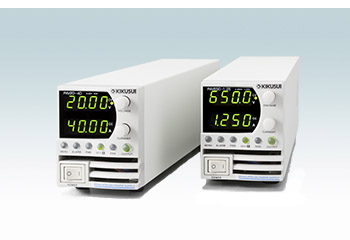

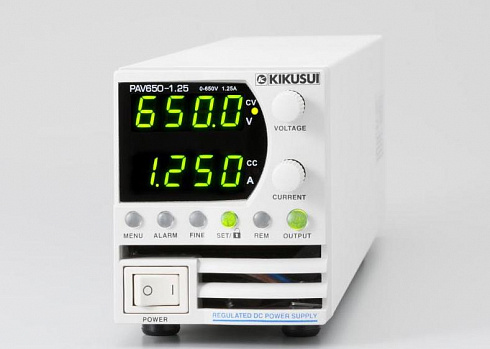

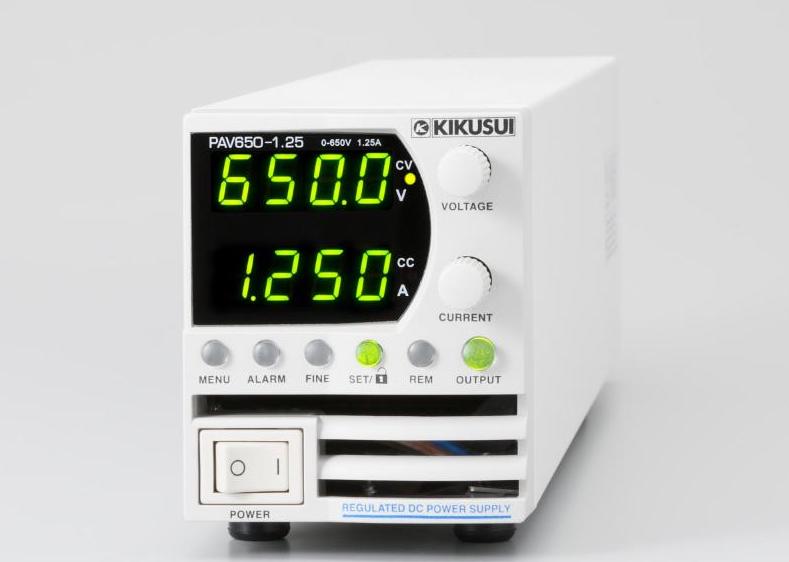

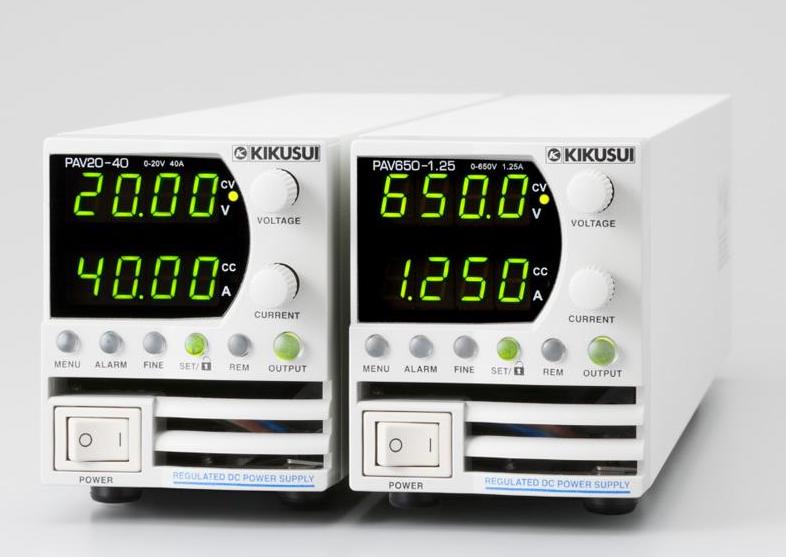

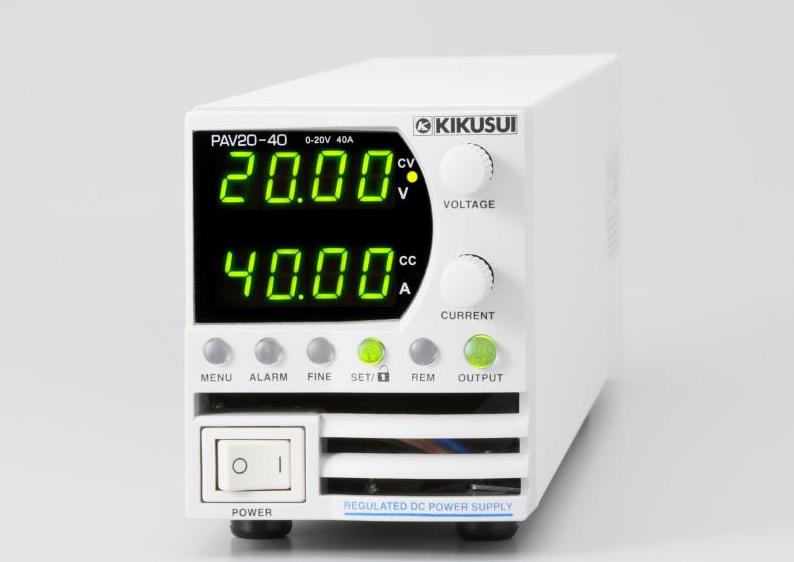

Серия РAV представляет собой компактный высокопроизводительный источник питания с высокой удельной мощностью, с переменным переключением и режимами постоянного напряжения (CV) / постоянного тока (CC). Серия РAV состоит из 64 моделей*1 с 4 типами максимальной выходной мощности: 200 Вт, 400 Вт, 600 Вт и 800 Вт и выходным напряжением от 10 В до 650 В. Все модели стандартизированы до одного размера с высотой 2U (приблизительно 88 мм) и имеют высокую удельную мощность для настольного использования.
Серия РAV позволяет настраивать управляющую последовательность с помощью встроенного CРU, а также осуществлять аналоговое управление. Параллельная работа (до 6 блоков)*2 и функции синхронной работы используются для увеличения выходного тока. Серия РAV стандартно оснащена интерфейсами USB, RS232C и RS485 в качестве интерфейсов связи, которые необходимы для обновления системы. Интерфейс LAN*3 также доступен в качестве опции. Для учета условий подачи питания в блок встроена схема управления гармоническим током с коэффициентом мощности 0,99.
*1 Включена модель с интерфейсом LAN (с LAN)
*2 Серия РAV с такими же параметрами
*3 Заводская опция
Особенности
- Настольный тип высотой 2U
- Портативный источник питания размером с ладонь
- Выходная мощность: 4 модели мощностью 200 Вт / 400 Вт / 600 Вт / 800 Вт
- Выходное напряжение: 8 моделей с напряжением от 10 В до 650 В
- Стандартные интерфейсы USB / RS2З2C / RS485
*Интерфейс LAN является заводской опцией - Всего 64 модели (модель с интерфейсом LAN включена)
Функции
- Конфигурация системы с несколькими выходами
- Управление с помощью последовательной связи (USB / RS2З2 / RS485) Через последовательные порты можно управлять следующими элементами.
- Настройка выходного напряжения
- Настройка выходного тока
- Измерение выходного напряжения
- Измерение выходного тока
- Включение / отключение выхода
- Настройка защиты от возврата сигнала
- Настройка и считывание данных защиты от перенапряжения (OVР)
- Наст ройка и считывание данных защиты от пони женного напряжения (UVР)
- Настройка и считывание данных порога пониженного напряжения (UVL)
- Настройка режима запуска (автоматический или безопасный)
- Управление и мониторинг с помощью аналоговых сигналов
Система подачи питания переменной мощности с каналами в количестве до 31 может быть сконфигурирована с помощью встроенных портов USB / RS232 / RS485. Порт LAN может быть включен в качестве заводской опции.
Выходным напряжением и током можно управлять, подавая аналоговое напряжение или подключая внешнее сопротивление через клеммный терминал внешнего управления на задней панели. Кроме того, выходное напряжение и ток можно контролировать путем мониторинга напряжения на клеммном терминале.
Также можно управлять состоянием включения / отключения выхода, контролировать рабочее состояние и рабочий режим постоянного напряжения / постоянного тока (CV / CC).
Модификация | Максимальное напряжение на выходе, В | Максимальная сила тока на выходе, А | Максимальная выходная мощность, Вт |
PAV10-20 | 10 | 20 | 200 |
PAV20-10 | 20 | 10 | |
PAV36-6 | 36 | 6 | |
PAV60-3.5 | 60 | 3.5 | |
PAV100-2 | 100 | 2 | |
PAV160-1.3 | 160 | 1.3 | |
PAV320-0.65 | 320 | 0.65 | |
PAV650-0.32 | 650 | 0.32 | |
PAV10-40 | 10 | 40 | 400 |
PAV20-20 | 20 | 20 | |
PAV36-12 | 36 | 12 | |
PAV60-7 | 60 | 7 | |
PAV100-4 | 100 | 4 | |
PAV160-2.6 | 160 | 2.6 | |
PAV320-1.3 | 320 | 1.3 | |
PAV650-0.64 | 650 | 0.64 | |
PAV10-60 | 10 | 60 | 400 |
PAV20-30 | 20 | 30 | |
PAV36-18 | 36 | 18 | |
PAV60-10 | 60 | 10 | |
PAV100-6 | 100 | 6 | |
PAV160-4 | 160 | 4 | |
PAV320-2 | 320 | 2 | |
PAV650-1 | 1 | 650 | |
PAV10-72 | 10 | 72 | 800 |
PAV20-40 | 20 | 40 | |
PAV36-24 | 36 | 24 | |
PAV60-14 | 60 | 14 | |
PAV100-8 | 100 | 8 | |
PAV160-5 | 160 | 5 | |
PAV320-2.5 | 320 | 2.5 | |
PAV650-1.25 | 650 | 1.25 |
Модель | Описание |
---|---|
PAV10-20 | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 20 А, 200 Вт |
PAV100-2 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 2 А, 200 Вт, интерфейс LAN |
PAV160-1.3 | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 1.3 А, 200 Вт |
PAV160-1.3 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 1.3 А, 200 Вт, интерфейс LAN |
PAV320-0.65 | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 0.65 А, 200 Вт |
PAV320-0.65 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 0.65 А, 200 Вт, интерфейс LAN |
PAV650-0.32 | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 0.32 А, 200 Вт |
PAV650-0.32 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 0.32 А, 200 Вт, интерфейс LAN |
PAV10-40 | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 40 А, 400 Вт |
PAV10-40 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 40 А, 400 Вт, интерфейс LAN |
PAV20-20 | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 20 А, 400 Вт |
PAV10-20 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 20 А, 200 Вт, интерфейс LAN |
PAV20-20 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 20 А, 400 Вт, интерфейс LAN |
PAV36-12 | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 12 А, 400 Вт |
PAV36-12 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 12 А, 400 Вт, интерфейс LAN |
PAV60-7 | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 7 А, 400 Вт |
PAV60-7 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 7 А, 400 Вт, интерфейс LAN |
PAV100-4 | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 4 А, 400 Вт |
PAV100-4 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 4 А, 400 Вт, интерфейс LAN |
PAV160-2.6 | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 2.6 А, 400 Вт |
PAV160-2.6 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 2.6 А, 400 Вт, интерфейс LAN |
PAV320-1.3 | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 1.3 А, 400 Вт |
PAV20-10 | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 10 А, 200 Вт |
PAV320-1.3 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 1.3 А, 400 Вт, интерфейс LAN |
PAV650-0.64 | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 0.64 А, 400 Вт |
PAV650-0.64 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 0.64 А, 400 Вт, интерфейс LAN |
PAV10-60 | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 60 А, 600 Вт |
PAV10-60 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 60 А, 600 Вт, интерфейс LAN |
PAV20-30 | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 30 А, 600 Вт |
PAV20-30 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 30 А, 600 Вт, интерфейс LAN |
PAV36-18 | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 18 А, 600 Вт |
PAV36-18 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 18 А, 600 Вт, интерфейс LAN |
PAV60-10 | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 10 А, 600 Вт |
PAV20-10 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 10 А, 200 Вт, интерфейс LAN |
PAV60-10 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 10 А, 600 Вт, интерфейс LAN |
PAV100-6 | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 6 А, 600 Вт |
PAV100-6 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 6 А, 600 Вт, интерфейс LAN |
PAV160-4 | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 4 А, 600 Вт |
PAV160-4 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 4 А, 600 Вт, интерфейс LAN |
PAV320-2 | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 2 А, 600 Вт |
PAV320-2 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 2 А, 600 Вт, интерфейс LAN |
PAV650-1 | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 1 А, 600 Вт |
PAV650-1 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 1 А, 600 Вт, интерфейс LAN |
PAV10-72 | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 72 А, 800 Вт |
PAV36-6 | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 6 А, 200 Вт |
PAV10-72 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 10 В, 0 - 72 А, 800 Вт, интерфейс LAN |
PAV20-40 | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 40 А, 800 Вт |
PAV20-40 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 20 В, 0 - 40 А, 800 Вт, интерфейс LAN |
PAV36-24 | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 24 А, 800 Вт |
PAV36-24 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 24 А, 800 Вт, интерфейс LAN |
PAV60-14 | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 14 А, 800 Вт |
PAV60-14 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 14 А, 800 Вт, интерфейс LAN |
PAV100-8 | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 8 А, 800 Вт |
PAV100-8 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 8 А, 800 Вт, интерфейс LAN |
PAV160-5 | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 5 А, 800 Вт |
PAV36-6 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 36 В, 0 - 6 А, 200 Вт, интерфейс LAN |
PAV160-5 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 160 В, 0 - 5 А, 800 Вт, интерфейс LAN |
PAV320-2.5 | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 2.5 А, 800 Вт |
PAV320-2.5 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 320 В, 0 - 2.5 А, 800 Вт, интерфейс LAN |
PAV650-1.25 | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 1.25 А, 800 Вт |
PAV650-1.25 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 650 В, 0 - 1.25 А, 800 Вт, интерфейс LAN |
PAV60-3.5 | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 3.5 А, 200 Вт |
PAV60-3.5 WITH LAN | Регулируемый источник постоянного напряжения, 0 - 60 В, 0 - 3.5 А, 200 Вт, интерфейс LAN |
PAV100-2 | Регулируемый источник постоянного напряжения, 0 - 100 В, 0 - 2 А, 200 Вт |
