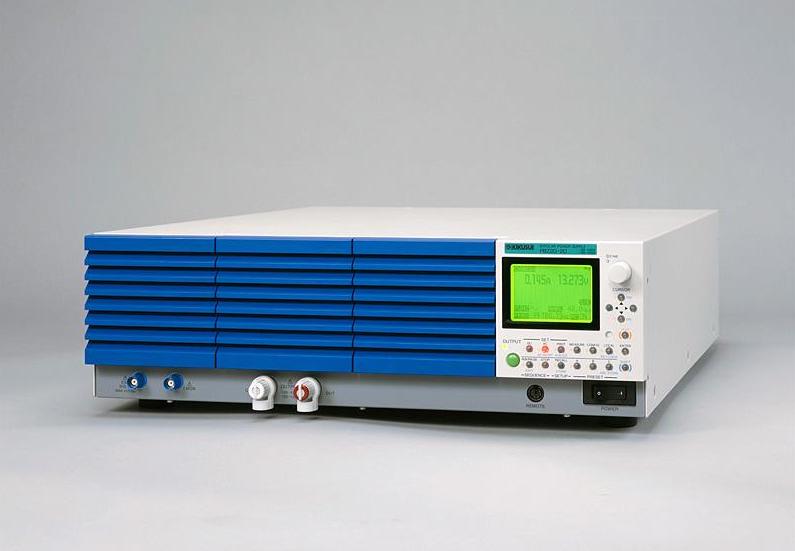

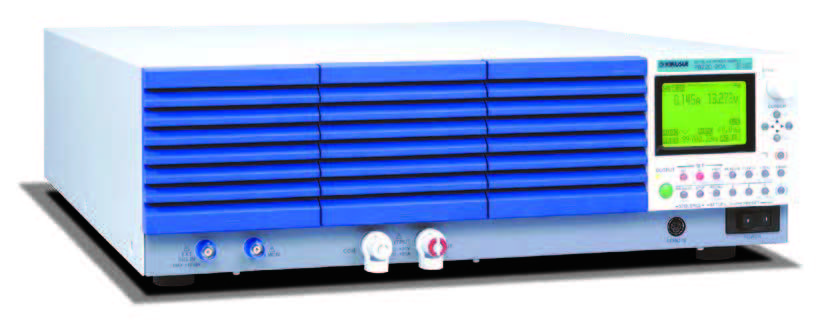

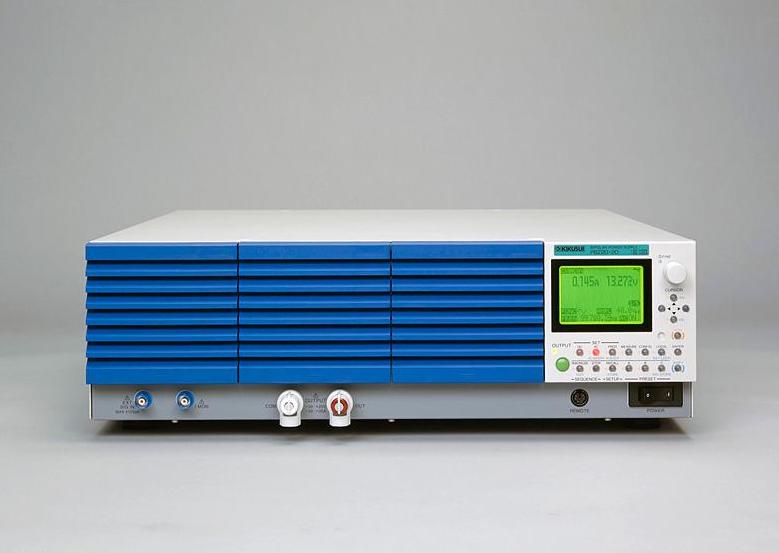

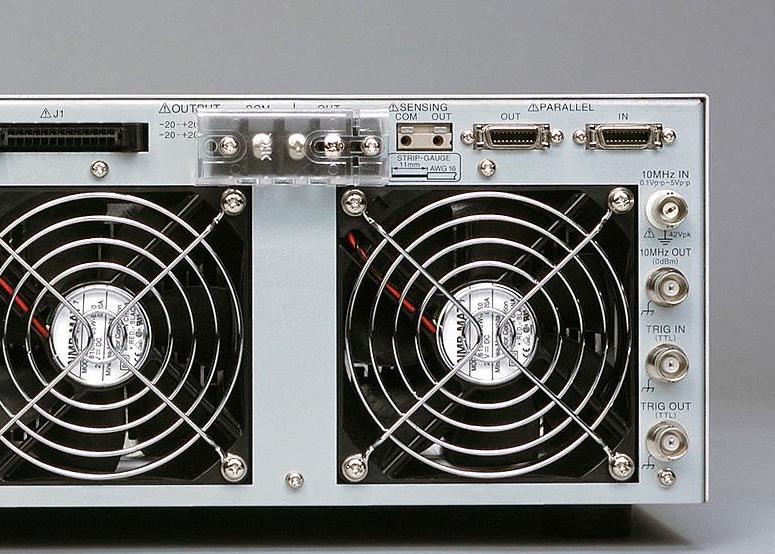

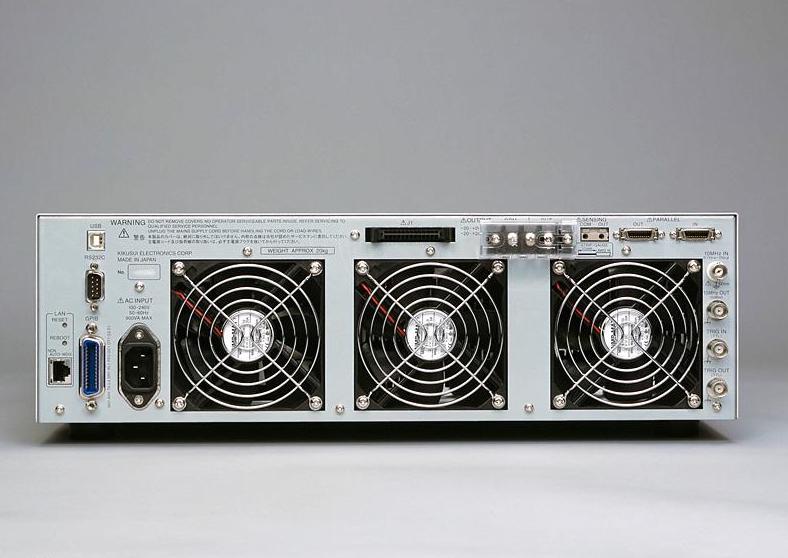

Серия PBZ представляет собой регулируемый источник питания DC биполярного типа, который может непрерывно изменять как положительную, так и отрицательную полярность, проходя через 0, не меняя выходной клеммы.
Имея в основе систему «Импульсный + Линейный», серия PBZ может быть на 40% легче, чем серия PBХ, обеспечивая высокую скорость работы с низким уровнем пульсаций. Поскольку работа охватывает 4 квадранта, мощность может подаваться (источник) и потребляться (поглотитель). Серия PBZ также может работать с индуктивными или емкостными нагрузками. Устройство также оснащено функцией генератора сигналов, которая позволяет создавать различные формы сигналов и управляющие последовательности. Серия PBZ также может работать в синхронном режиме, что требуется для испытаний на изменение напряжения, а также может быть расширена для приложений с большим током за счет параллельной работы в режиме ведущий- ведомый.
Особенности
- Функция генерации сигналов
- Низкий уровень шума пульсаций
- Функция синхронизированной работы (на основе триггера, на основе часов)
- Функция управляющей последовательности
- Униполярный режим
- Функция параллельной работы (Применяется для двух блоков той же модели, для 3 - 5 блоков в параллельном соединении используется серия PBZ-SR)
- Высокая скорость отклика 100 кГц (режим CV)
Функции
- Функция генерации сигналов
- Низкая пульсация и шум (в режиме CV)
- Функция синхронизированной работы
- Функция управляющей последовательности
- Униполярный режим
- Функция параллельной работы
- Высокая скорость отклика
Помимо основных синусоидальных, квадратных и треугольных сигналов, серия PBZ оснащена задаваемой пользователем функцией генерации сигналов, которая может запоминать до 16 сигналов. Она позволяет при необходимости устанавливать амплитуду, частоту, начальную фазу, развертку частоты и коэффициент заполнения прямоугольного сигнала.
16 определяемых пользователем сигналов можно свободно редактировать, при этом исходно созданные и отредактированные формы сигналов можно сохранить и легко вызвать для использования. Функция управляющей последовательности позволяет установить каждую форму сигнала в качестве отдельного шага, при этом в 16 программах можно задать максимум 1024 шага.
Для пульсаций 2 мВ (среднекв. знач.), Шум 20 мВ (полный размах) (PBZ20-20)
4 мВ (среднекв. знач.), Шум 20 мВ (полный размах) (PBZ40-10)
4 мВ (среднекв. знач.), Шум 30 мВ (полный размах) (PBZ60-6.7)
4 мВ (среднекв. знач.), Шум 30 мВ (полный размах) (PBZ80-5)
(Синхронизация по триггеру, Синхронизация по часам)
Эта функция синхронизирует выходную мощность, когда управляющая последовательность выполняется с использованием нескольких блоков PBZ. Она предотвращает появление отклонений во времени даже при выполнении длинной последовательности. * При запуске возникает задержка до 1 мкс.
Базовые синусоидальные, треугольные и прямоугольные сигналы, а также 16 определяемых пользователем сигналов могут быть установлены в качестве шага последовательности, что позволяет легко создавать даже сложные последовательности. Последовательности состоят из 1024 шагов. Эта комбинация шагов формирует программу, и из 1024 шагов можно выделить и установить максимум 16 программ. При выполнении последовательностей, помимо выполнения одной программы, функция скрипта (сценария) также позволяет по мере необходимости объединять и выполнять несколько программ. Скрипт - это функция, которая определяет последовательность и количество повторов для установленных программ. В 1 скрипте для каждого режима CV и CC можно задать максимум 50 строк.
Эта функция уникальна для данного продукта. Поскольку напряжение является униполярным, эта функция называется «униполярным режимом». При униполярном питании, хотя ток течет в одном направлении, но все же в униполярном режиме можно подавать ток в обоих направлениях (источник и сток). Как показано на диаграмме, на графике с перпендикулярными осями напряжения (по вертикали) и тока (по горизонтали) работа возможна в квадранте 1 и квадранте 2 (2 квадранта). В биполярном режиме есть зоны ограничения мощности (PBZ20-20: 100 Вт, PBZ40-10: 180 Вт, PBZ60-6.7 / PBZ80- 5: 200 Вт) в квадрантах 2 и 4. Однако в униполярном режиме работа возможна во всей области квадранта 2.
Эта функция увеличивает выходной ток. Она позволяет подключать несколько блоков параллельно в соответствии с требуемым током. Используя 2 блока одной модели и дополнительный комплект для параллельной работы, пользователь может легко выполнить установку. Хотя параллельно могут работать до 5 блоков, но все же проконсультируйтесь с нами, если будут использоваться 3 или более блоков.
Частотная характеристика 100 кГц (режим CV)
Превосходное качество сигнала с временем нарастания и спада 3,5 мкс, что позволяет воспроизводить различные формы сигналов с высокой точностью.
Серия PBZ SR - это серия мощных биполярных стабилизированных источников питания постоянного тока. Эта модель, основанная на серии интеллектуальных биполярных источников питания PBZ, поддерживает большие токи (до ± 100 А) и собирается из частей эксклюзивной стойки (Умная стойка). 4-квадрантный режим работы позволяет подавать (источник) или поглощать (приемник) мощность, что делает эту серию подходящей для работы с индуктивными или емкостными нагрузками. Кроме того, в стандартной комплектации в качестве интерфейсов связи предоставляются интерфейсы LAN, USB, GPIB и RS232C.
Серия PBZ BP - это серия мощных биполярных стабилизированных источников питания постоянного тока. Эта модель, основанная на серии интеллектуальных биполярных источников питания PBZ, поддерживает большие токи (до ± 200 А) и собирается в стоечную систему (биполярный блок). 4-квадрантный режим работы позволяет подавать (источник) или поглощать (приемник) мощность, что делает эту серию подходящей для работы с индуктивными или емкостными нагрузками. Кроме того, в стандартной комплектации в качестве интерфейсов связи предоставляются интерфейсы LAN, USB, GPIB и RS232C.
Модель | Выход | Режим постоянного напряжения | Режим постоянного тока | Вес | Вход | ||||||
Режим CV | Режим CC | Пульсация | Эффект источника | Эффект нагрузки | Пульсация | Эффект источника | Эффект нагрузки | Напряжение | Мощность | ||
В | A | среднекв. знач. / полный размах | мВ | мВ | мA, средне-квадр. знач. | мA | мA | кг / фунт | |||
PBZ20-20 | ±20 | ±20 | 2 мВ/20 мВ(тип. знач.) | ±(0,005 % настройки + 1 мВ) | ±(0,005 % настройки + 1 мВ) | 3(тип. знач.) | ±(0.01 % настройки 1 мА) | ±(0.01 % настройки 1 мА) | 22/48.5 | от 100 В AC до 240 В AC 50/60 Гц | 900 ВA или менее (при номин. нагрузке) |
PBZ40-10 | ±40 | ±10 | 4 мВ/20 мВ(тип. знач.) | ||||||||
PBZ60-6.7 | ±60 | ±6.7 | 4 мВ/30 мВ(тип. знач.) | ||||||||
PBZ80-5 | ±80 | ±5 |
Модель | Описание |
---|---|
PBZ20-20 | Программируемый биполярный источник питания, 0 - ±20 В, 0 - ±20 A |
PBZ40-40 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 40В, ± 0A - 40A |
PBZ40-50 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 40В, ± 0A - 50A |
PBZ60-20.1 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 60В, ± 0A - 20.1A |
PBZ60-26.8 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 60В, ± 0A - 26.8A |
PBZ60-33.5 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 60В, ± 0A - 33.5A |
PBZ80-15 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 80В, ± 0A - 15A |
PBZ80-20 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 80В, ± 0A - 20A |
PBZ80-25 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 80В, ± 0A - 25A |
PBZ20-120 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 20В / ±0 - 120A |
PBZ20-140 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 20В / ±0 - 140A |
PBZ40-10 | Программируемый биполярный источник питания, 0 - ±40 В, 0 - ±10 A |
PBZ20-160 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 20В / ±0 - 160A |
PBZ20-180 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 20В / ±0 - 180A |
PBZ20-200 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 20В / ±0 - 200A |
PBZ40-60 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 40В / ±0 - 60A |
PBZ40-70 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 40В / ±0 - 70A |
PBZ40-80 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 40В / ±0 - 80A |
PBZ40-90 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 40В / ±0 - 90A |
PBZ40-100 BP | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ±0 - 40В / ±0 - 100A |
PBZ60-6.7 | Программируемый биполярный источник питания, 0 - ±60 В, 0 - ±6.7 A |
PBZ80-5 | Программируемый биполярный источник питания, 0 - ±80 В, 0 - ±5 A |
PBZ20-20A | Программируемый биполярный источник питания, 0 - ±20 В, 0 - ±20 A (пик. ток до ±120 А) |
PBZ20-60 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 20В, ± 0A - 60A |
PBZ20-80 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 20В, ± 0A - 80A |
PBZ20-100 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 20В, ± 0A - 100A |
PBZ40-30 SR | Программируемый биполярный источник питания высокой мощности в смарт-стойке, ± 0В - 40В, ± 0A - 30A |
