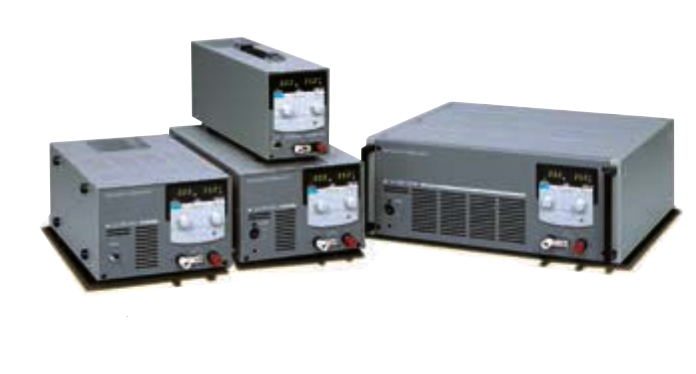

Линейные источники питания постоянного тока с регулируемым переменным напряжением Kikusui серия PAN-A до 600 В, 30 А, до 1 кВт
Подробнее
Описание
Серия PAN-A является высокопроизводительным и надежным источником питания постоянного тока с регулируемым переменным напряжением. Эти устройства подходят для использования в различных областях, включая исследования и разработки, контроль качества и производство. Серия PAN-A состоит из предварительного регулятора, использующего полевые транзисторы, и последовательного регулятора, использующего силовые транзисторы, что обеспечивает высококачественную выходную характеристику последних, а также низкий уровень гармонических искажений источника питания при фазовом управлении дроссельного входа. Для достижения высокой надежности и безопасности в устройстве везде используются компоненты с достаточным резервированием по нагрузке и проверенные временем методы монтажа. Все модели тщательно спроектированы и оснащены защитой от перенапряжения (OVP) и различными функциями безопасности.
Особенности
- Низкий температурный дрейф
- Быстрый переходный отклик
- Низкое напряжение шума пульсаций
- Различные функции безопасности
- Внешнее аналоговое управление
- Управление интерфейсом GPIB (дополнительная функция)
Характеристики
| Модель | Выход | Пульсация | Нестабильность линии | Нестабильность по нагрузке | Размеры | Вес | Вход | ||||||
| Режим CV | Режим CC | Режим CV | Режим CC | Режим CV | Режим CC | Режим CV | Режим CC | Тип | кг / фунт | Напряжение (AC) | Потребляемая мощность | ||
| В | A |
среднеквадр. значение в мВ |
среднеквадр. значение в мА |
0,005 %+мВ | мA | 0,005 %+мВ | мA | В | Прибл. кВА | ||||
| PAN 16-10A | от 0 до 16 | от 0 до 10 | 0.5 | 2 | 1 | 1 | 1 | 3 | 0 | 11/24.25 | 100 | 0.4 | |
| PAN 16-18A | от 0 до 18 | 0.5 | 5 | 1 | 1 | 1 | 3 | I2 | 17/37.48 | 100 | 0.8 | ||
| PAN 16-30A | от 0 до 30 | 0.5 | 5 | 1 | 3 | 2 | 3 | I3 | 23/50.71 | 100 | 1.1 | ||
| PAN 16-50A | от 0 до 50 | 0.5 | 10 | 1 | 3 | 2 | 5 | II | 36/79.37 | 100 | 1.6 | ||
| PAN 35-5A | от 0 до 35 | от 0 до 5 | 0.5 | 1 | 1 | 1 | 1 | 2 | 0 | 11/24.25 | 100 | 0.4 | |
| PAN 35-10A | от 0 до 10 | 0.5 | 2 | 1 | 1 | 1 | 3 | I2 | 17/37.48 | 100 | 0.8 | ||
| PAN 35-20A | от 0 до 20 | 0.5 | 3 | 1 | 3 | 2 | 3 | I3 | 23/50.71 | 100 | 1.4 | ||
| PAN 35-30A | от 0 до 30 | 0.5 | 5 | 1 | 3 | 1 | 5 | II | 36/79.37 | 100 | 1.8 | ||
| PAN 60-3A | от 0 до 60 | от 0 до 3 | 0.5 | 1 | 1 | 1 | 1 | 2 | 0 | 11/24.25 | 100 | 0.35 | |
| PAN 60-6A | от 0 до 6 | 0.5 | 2 | 1 | 1 | 1 | 3 | I2 | 17/37.48 | 100 | 0.7 | ||
| PAN 60-10A | от 0 до 10 | 0.5 | 3 | 1 | 3 | 2 | 3 | I3 | 22/48.5 | 100 | 1.1 | ||
| PAN 60-20A | от 0 до 20 | 0.5 | 2 | 1 | 1 | 1 | 2 | II | 35/77.16 | 100 | 2.1 | ||
| PAN 70-2.5A | от 0 до 70 | от 0 до 2.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 0 | 11/24.25 | 100 | 0.35 | |
| PAN 70-5A | от 0 до 5 | 0.5 | 2 | 1 | 1 | 1 | 2 | I2 | 17/37.48 | 100 | 0.8 | ||
| PAN 70-8A | от 0 до 8 | 1 | 2 | 1 | 1 | 1 | 3 | I3 | 22/48.5 | 100 | 1.1 | ||
| PAN 70-15A | от 0 до 15 | 1 | 5 | 1 | 1 | 1 | 3 | II | 35/77.16 | 100 | 1.9 | ||
| PAN 110-1.5A | от 0 до 110 | от 0 до 1.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 0 | 11/24.25 | 100 | 0.4 | |
| PAN 110-3A | от 0 до 3 | 0.5 | 1 | 1 | 1 | 1 | 2 | I2 | 17/37.48 | 100 | 0.7 | ||
| PAN 110-5A | от 0 до 5 | 1 | 1 | 1 | 1 | 1 | 2 | I3 | 22/48.5 | 100 | 1.0 | ||
| PAN 110-10A | от 0 до 10 | 1 | 2 | 1 | 1 | 1 | 3 | II | 35/77.16 | 100 | 2.0 | ||
| PAN 160-1A | от 0 до 160 | от 0 до 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 11/24.25 | 100 | 0.33 | |
| PAN 160-2A | от 0 до 2 | 1 | 1 | 1 | 1 | 1 | 2 | I2 | 17/37.48 | 100 | 0.7 | ||
| PAN 160-3.5A | от 0 до 3.5 | 1 | 1 | 1 | 1 | 2 | 2 | I3 | 22/48.5 | 100 | 1.0 | ||
| PAN 160-7A | от 0 до 7 | 1 | 2 | 1 | 1 | 2 | 2 | II | 36/79.37 | 100 | 1.9 | ||
| PAN 250-2.5A | от 0 до 250 | от 0 до 2.5 | 5 | 2 | 2 | 1 | 3 | 1 | I3 | 23/50.71 | 100 | 1.1 | |
| PAN 250-4.5A | от 0 до 4.5 | 5 | 2 | 2 | 1 | 3 | 2 | II | 35/77.16 | 100 | 1.8 | ||
| PAN 350-3.5A | от 0 до 350 | от 0 до 3.5 | 1 | 2 | 1 | 1 | 1 | 2 | II | 36/79.37 | 100 | 2.1 | |
| PAN 600-2A | от 0 до 600 | от 0 до 2 | 1 | 0.5 | 0.002 %+1 | 0.5 | 0.002 %+1 | 1 | II | 37/81.57 | 100 | 2.0 | |
Описание
Модели
| Модель | Описание |
|---|---|
| PAN16-10A | Источник питания постоянного тока, 0 - 16В, 0 - 10A, 175 Вт |
| PAN60-6A | Источник питания постоянного тока, 0 - 60В, 0 - 6A,350 Вт |
| PAN60-10A | Источник питания постоянного тока, 0 - 60В, 0 - 10A, 700 Вт |
| PAN60-20A | Источник питания постоянного тока, 0 - 60В, 0 - 20A, 1000 Вт |
| PAN70-2.5A | Источник питания постоянного тока, 0 - 70В, 0 - 2.5A, 175 Вт |
| PAN70-5A | Источник питания постоянного тока, 0 - 70В, 0 - 5A, 350 Вт |
| PAN70-8A | Источник питания постоянного тока, 0 - 70В, 0 - 8A, 700 Вт |
| PAN70-15A | Источник питания постоянного тока, 0 - 70В, 0 - 15A, 1000 Вт |
| PAN110-1.5A | Источник питания постоянного тока, 0 - 110В, 0 - 1.5A, 175 Вт |
| PAN110-3A | Источник питания постоянного тока, 0 - 110В, 0 - 3A, 350 Вт |
| PAN110-5A | Источник питания постоянного тока, 0 - 110В, 0 - 5A, 700 Вт |
| PAN16-18A | Источник питания постоянного тока, 0 - 16В, 0 - 18A, 350 Вт |
| PAN110-10A | Источник питания постоянного тока, 0 - 110В, 0 - 10A, 1000 Вт |
| PAN160-1A | Источник питания постоянного тока, 0 - 160В, 0 - 1A, 175 Вт |
| PAN160-2A | Источник питания постоянного тока, 0 - 160В, 0 - 2A, 350 Вт |
| PAN160-3.5A | Источник питания постоянного тока, 0 - 160В, 0 - 3.5A, 700 Вт |
| PAN160-7A | Источник питания постоянного тока, 0 - 160В, 0 - 7A, 1000 Вт |
| PAN250-2.5A | Источник питания постоянного тока, 0 - 250В, 0 - 2.5A, 700 Вт |
| PAN250-4.5A | Источник питания постоянного тока, 0 - 250В, 0 - 4.5A, 1000 Вт |
| PAN350-3.5A | Источник питания постоянного тока, 0 - 350В, 0 - 3.5A, 1000 Вт |
| PAN600-2A | Источник питания постоянного тока, 0 - 600В, 0 - 2A, 1000 Вт |
| PAN16-30A | Источник питания постоянного тока, 0 - 16В, 0 - 30A, 700 Вт |
| PAN16-50A | Источник питания постоянного тока, 0 - 16В, 0 - 50A, 1000 Вт |
| PAN35-5A | Источник питания постоянного тока, 0 - 35В, 0 - 5A, 175 Вт |
| PAN35-10A | Источник питания постоянного тока, 0 - 35В, 0 - 10A, 350 Вт |
| PAN35-20A | Источник питания постоянного тока, 0 - 35В, 0 - 20A, 700 Вт |
| PAN35-30A | Источник питания постоянного тока, 0 - 35В, 0 - 30A, 1000 Вт |
| PAN60-3A | Источник питания постоянного тока, 0 - 60В, 0 - 3A, 175 Вт |
