Компактный источник питания DC с несколькими выходами (CV/CC)
Серия PMX-Multi

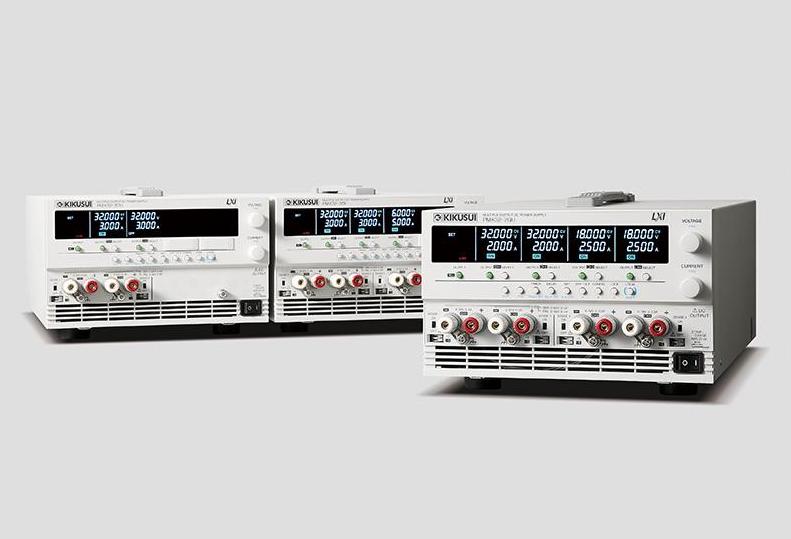

Три модели с 2, 3 и 4 выходами.
Оптимально для научно-исследовательских работ, а также для производственных линий.
Серия РМХ-Мulti является многоканальным источником питания постоянного тока с изолированными выходами на каждом канале. Блоки РМХ32-3DU (2-канальный), РМХ32-3ТR (3-канальный) и РМХ32-2QU (4-канальный) могут одновременно выводить сигнал по всем каналам и имеют функцию отслеживания вывода.
Кроме того, каналы 1 и 2 каждой модели одним нажатием кнопки можно легко подключить последовательно или параллельно для увеличения выходного напряжения / тока. Интерфейсы LАN (LХI-совместимый), USB и RS232C включены как стандартные цифровые интерфейсы для легкой интеграции системы. Серия РМХ-Мulti выгодно отличается малошумящей конструкцией с последовательным регулятором, что делает эту серию идеальным выбором для экспериментов с транзисторами, микросхемами и операционными усилителями, а также для применений в научно-исследовательских работах и в производственных линиях.
Особенности
- Каждый выход изолирован
- Высокое разрешение настроек (Напряжение: 1 мВ, Ток: 0,1 м )
- Контроль отслеживания по всем каналам
- Одновременное отображение состояния всех каналов
- ВКЛ. / ВЫКЛ. задержки каждого выхода
- Простое последовательное / параллельное соединение между каналами (Канал и Канал )

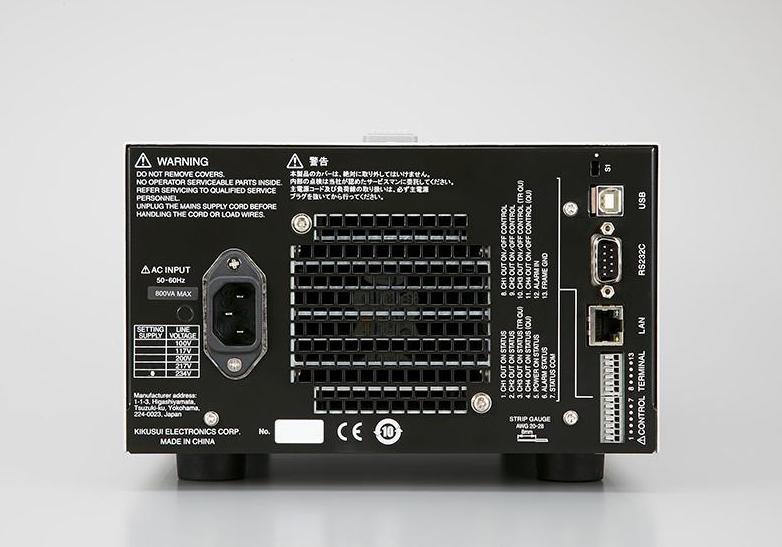

- Стандартные интерфейсы LAN (LXI-совместимый) / USB / RS232C
- Включение и отключение выхода с помощью внешнего контакта
- Функция дистанционного измерения
- Блокировка клавиш, функция предустановленной памяти (3 слота)
- Высококачественная ЖК-панель, обеспечивающая улучшенную видимость
Применение
- Источник питания для испытаний транзисторов, микросхем и операционных усилителей
- Использование в составе систем тестирования полупроводников
- Источник питания для исследований и разработок, а также интеграции производственной линии
Функции
- Функция отслеживания
- Простое последовательное / параллельное соединение между каналами
- Функция задержки
Функция отслеживания позволяет оператору контролировать соотношение увеличения / уменьшения выходной мощности по нескольким каналам в пределах номинальной мощности. Эту функцию можно свободно использовать для всех каналов с двумя вариантами соотношения: изменение абсолютного значения и коэффициент изменения.
Изменение абсолютного значения
Этот режим позволяет настройкам напряжения / тока во всех указанных каналах изменяться в той же степени, что и для выбранного канала.
Коэффициент изменения
Этот режим позволяет изменять настройки напряжения / тока во всех указанных каналах в равной пропорции с выбранным номинальным напряжением или током.
*Диапазон изменения от 0,0 % до 200,0 %
Последовательная работа
Канал 1 и Канал 2 могут быть подключены последовательно для увеличения общего диапазона выходного напряжения. Канал 2 работает как ведущий, а Канал 1 как ведомый. Общее выходное напряжение будет суммой напряжений Канала 1 и Канала 2.
Параллельная работа
Канал 1 и Канал 2 могут быть подключены параллельно для увеличения общего диапазона тока. Канал 2 работает как ведущий, а Канал 1 - как ведомый.
Общий выходной ток будет суммой токов Канала 1 и Канала 2.
Дополнительная настройка создает программируемую задержку между активизацией переключателя ВЫХОДА и фактическим отключением выхода. Диапазон настройки ВРЕМЕНИ ЗАДЕРЖКИ составляет от 0,1 до 99,9 секунды.
Когда источники питания не активируются должным образом, существует небольшой риск повреждения всей системы. По этой причине управление задержкой включения является очень важной функцией, которая требуется для выхода источника питания. Эта функция также необходима при отключении выхода и очень удобна для работы цепей.
Модель | Выход | Пульсация | Нестабильность линии | Нестабильность по нагрузке | Вход (AC) | Вес | ||||||
Канал | Режим CV | Режим CC | Режим CV | Режим CC | Режим CV | Режим CC | Режим CV | Режим CC | Напряжение | Мощность | Приблиз. | |
В | A | мкВ | мA | мВ | мA | мВ | мA | В±10% | Приблиз.ВА | кг / фунт | ||
PMX32-3DU | 1 | 32.000 | 3.000 | 500 | 1 | 3 | 0.01% +0.25 | 4 | 5 | 217 (100, 117, 200 и 234 являются заводскими опциями) | 700 | 13/28.66 |
2 | 32.000 | 3.000 | 1 | 3 | 4 | |||||||
PMX32-3TR | 1 | 32.000 | 3.000 | 1 | 3 | 4 | 900 | |||||
2 | 32.000 | 3.000 | 1 | 3 | 4 | |||||||
3 | 6.000 | 5.000 | 2 | 1 | 5 | |||||||
PMX32-2QU | 1 | 32.000 | 2.000 | 1 | 3 | 2 | 800 | |||||
2 | 32.000 | 2.000 | 1 | 3 | 2 | |||||||
3 | 18.000 | 2.500 | 1 | 1 | 3 | |||||||
4 | 18.000 | 2.500 | 1 | 1 | 3 |
Модель | Описание |
---|---|
PMX32-3DU 217V | Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A |

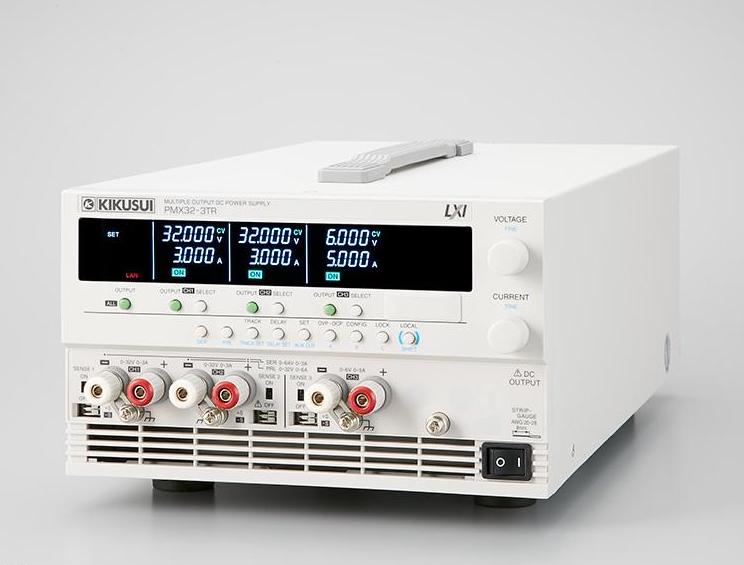

PMX32-3TR 217V | Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A |

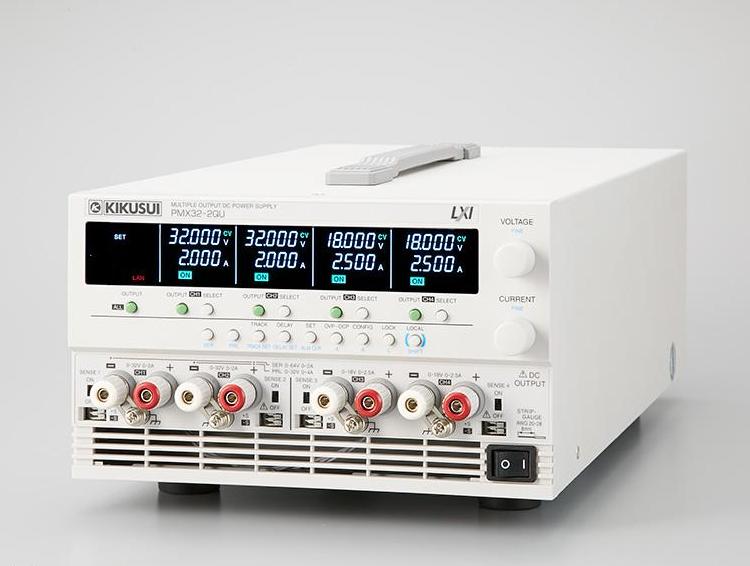

PMX32-2QU 217V | Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A |
PMX32-3DU 100V | Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A |
PMX32-3TR 100V | Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A |
PMX32-2QU 100V | Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A |
PMX32-3DU 234V | Компактный многовыходный источник питания постоянного тока 2CH, 32В/3A, 32/3A |
PMX32-3TR 234V | Компактный многовыходный источник питания постоянного тока 3CH, 32В/3A, 32В/3A, 6В/5A |
PMX32-2QU 234V | Компактный многовыходный источник питания постоянного тока 4CH, 32В/2A, 32В/2A, 18В/2.5A, 18В/2.5A |
