Источники питания R&S®HMP в первую очередь предназначены для промышленного использования. С двумя, тремя или четырьмя выходными каналами и выходным током до 10 А на канал эти надежные приборы идеально подходят для самых разных применений. Они обеспечивают высокую эффективность в сочетании с низким уровнем остаточных пульсаций и набором защитных функций.

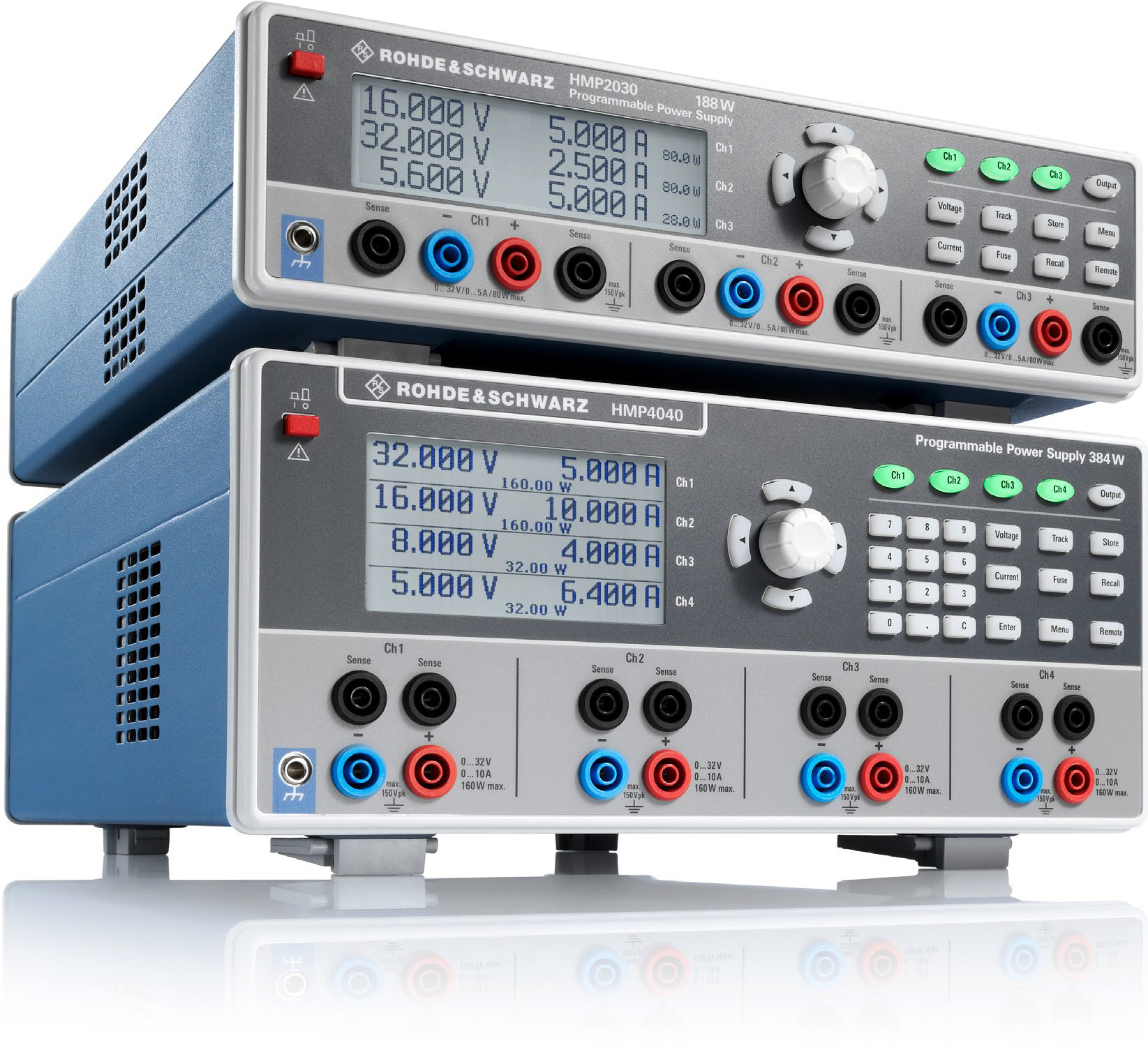

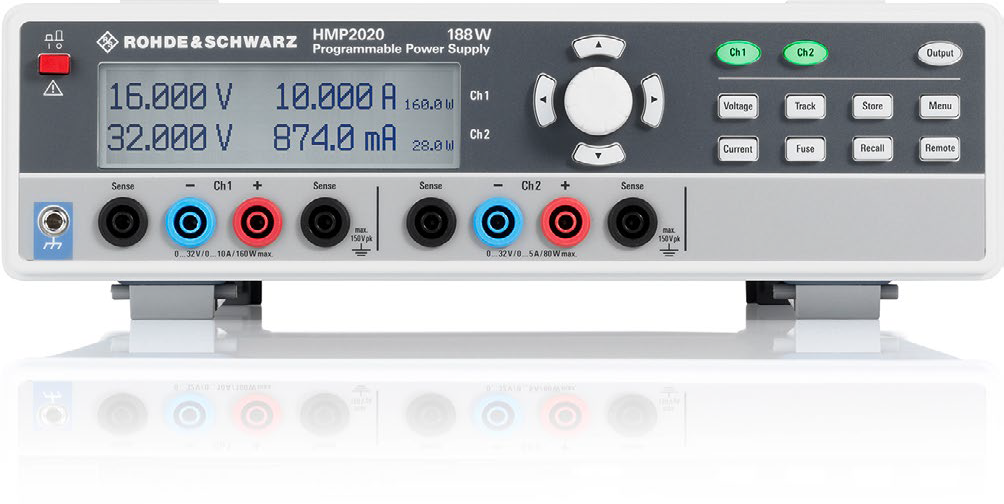

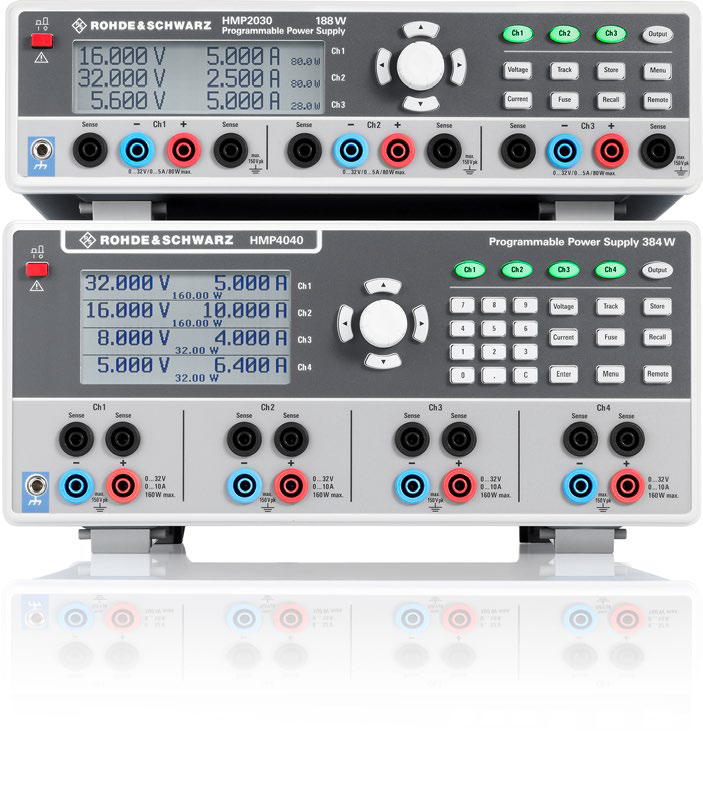

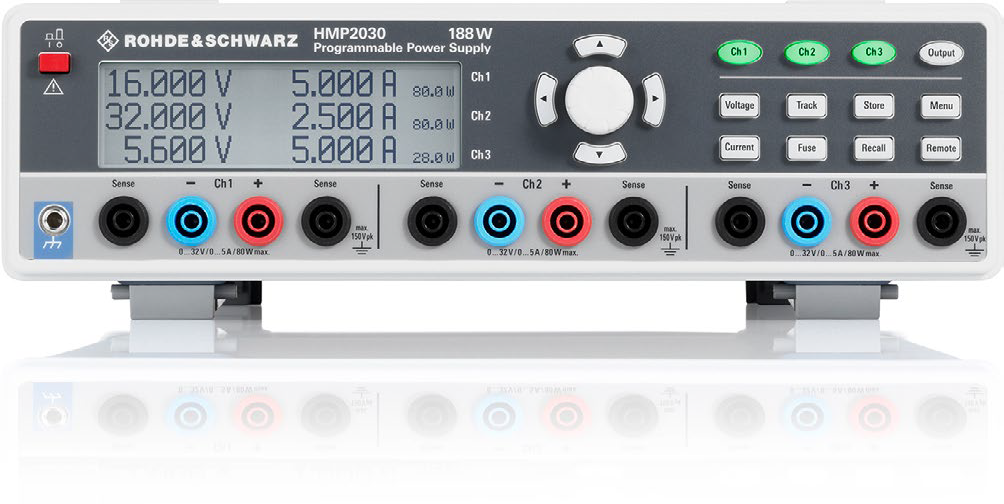

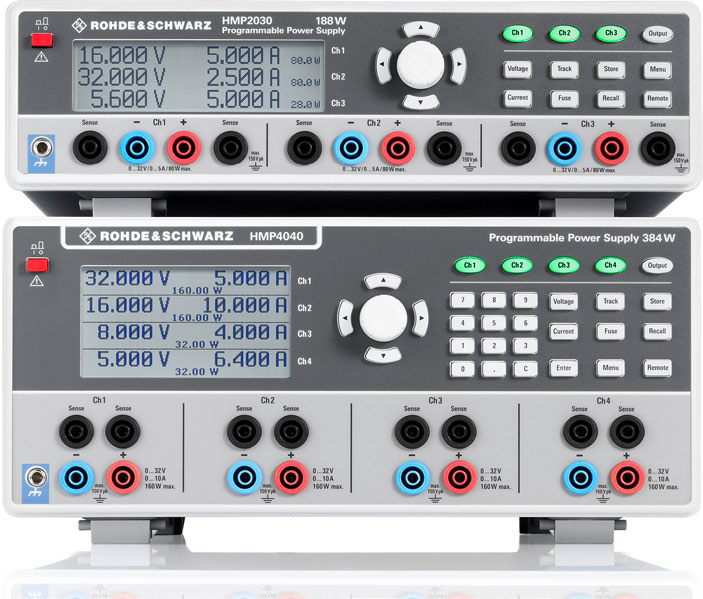

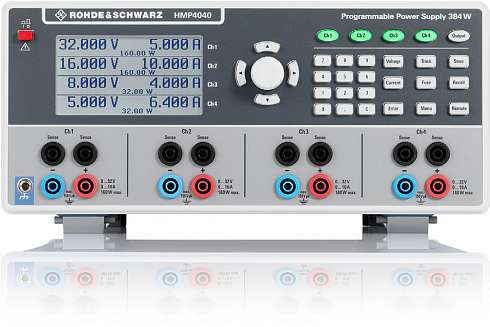

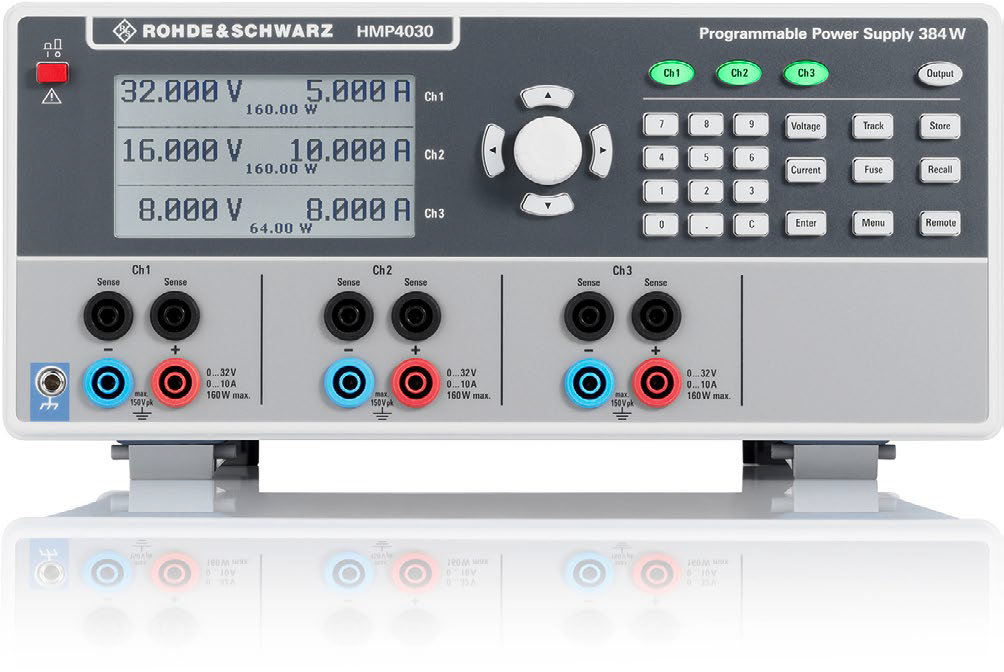

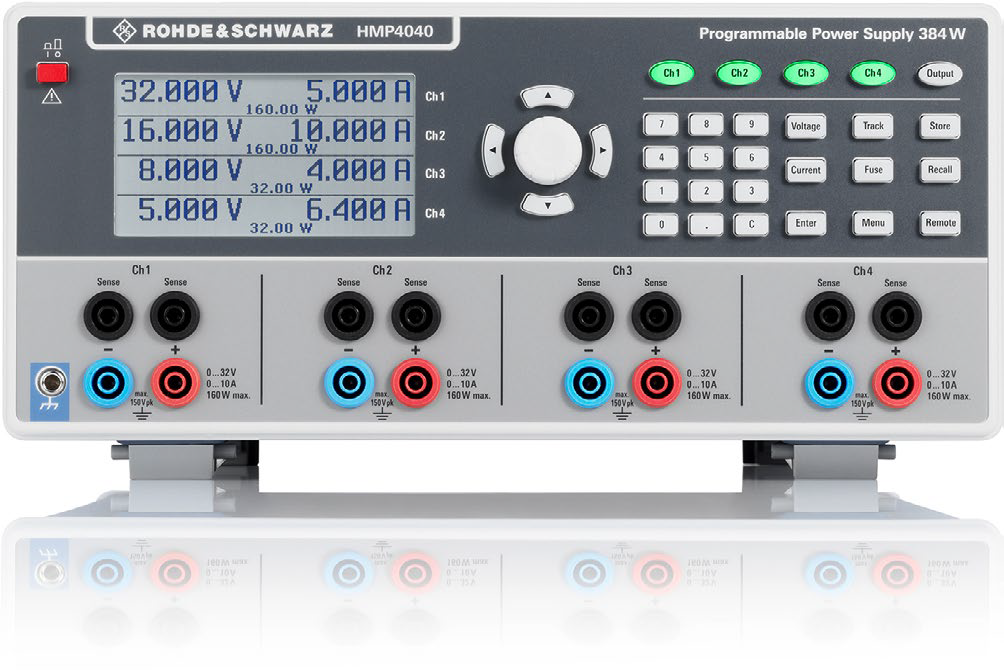

Семейство источников питания R&S®HMP состоит из четырех моделей. Двухканальный источник питания R&S®HMP2020 и трехканальный источник R&S®HMP2030 обеспечивают до 188 Вт суммарной выходной мощности, трехканальный источник R&S®HMP4030 и четырехканальный R&S®HMP4040 обеспечивают максимальную выходную мощность 384 Вт. При необходимости общую нагрузку можно распределить по отдельным каналам. В зависимости от модели доступно до 80 или 160 Вт канальной мощности - при любом распределении напряжения/тока.

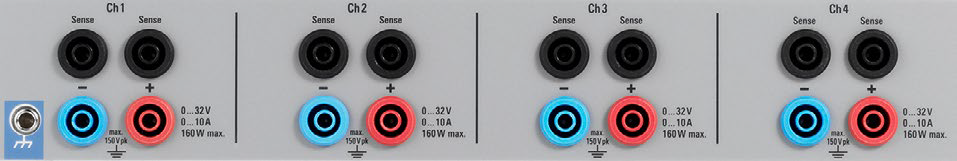

В зависимости от типа прибора, доступны до четырех гальванически изолированных незаземленных выходных каналов с защитой от перегрузки и короткого замыкания. Каналы могут подключаться последовательно или параллельно с целью получения более высоких напряжений или токов. Источник R&S®HMP4040, например, способен обеспечить максимальное напряжение 128 В или максимальный ток 40 А.

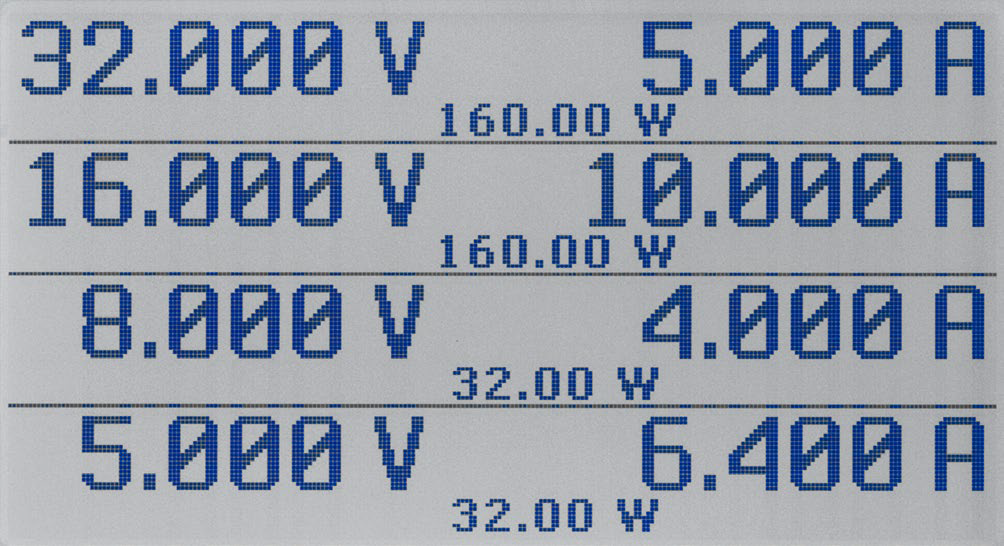

Все основные функции источников питания R&S®HMP доступны непосредственно с передней панели. Ключевую роль в управлении играет поворотная ручка. Она используется для установки значений напряжения, тока и предельных значений для различных функций защиты.

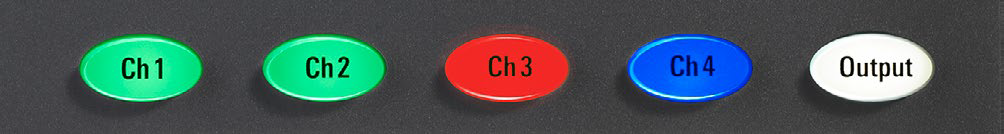

Клавиши каналов загораются разными цветами, обозначающими условия работы каналов. Все каналы могут одновременно включаться и выключаться клавишей "Output" (выход), которая загорается белым цветом во включенном состоянии. Активные выходы загораются зеленым цветом в режиме постоянного напряжения и красным в режиме постоянного тока.
Источники питания R&S®HMP оснащены множеством защитных функций, предотвращающих повреждение прибора и испытуемого устройства (ИУ). Можно раздельно устанавливать максимальный ток (защита от перегрузки по току/OCP) или максимальное напряжение (защита от перенапряжения/OVP) для каждого канала. При достижении одного из установленных пределов выходные каналы отключаются. Защита от превышения температуры (OTP) предотвращает перегрев прибора.

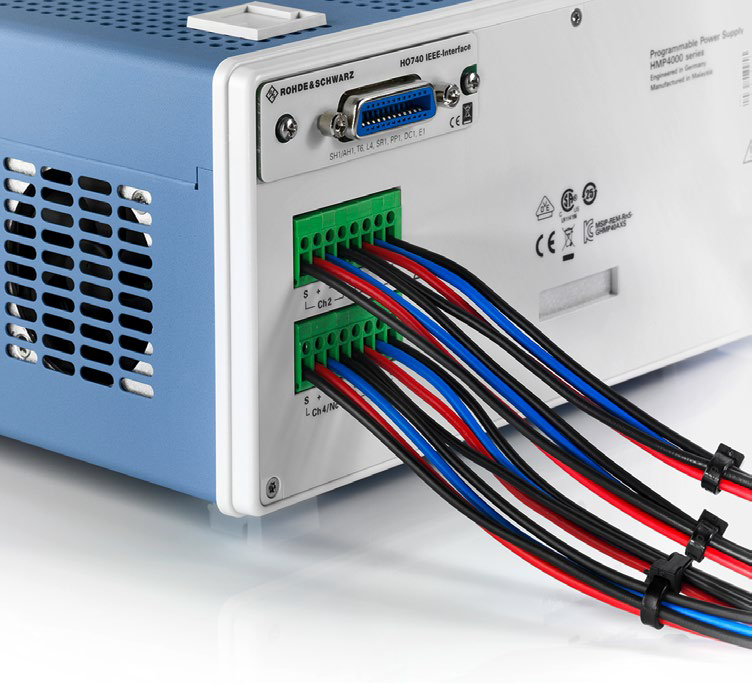

При промышленном применении источники питания часто устанавливаются в 19-дюймовые стойки. Для этой цели предусмотрены стоечные держатели R&S®HZ42 и R&S®HZP91. Для упрощения использования в системных стойках на задней панели приборов предусмотрены дополнительные разъемы для всех каналов (включая линии компенсации).

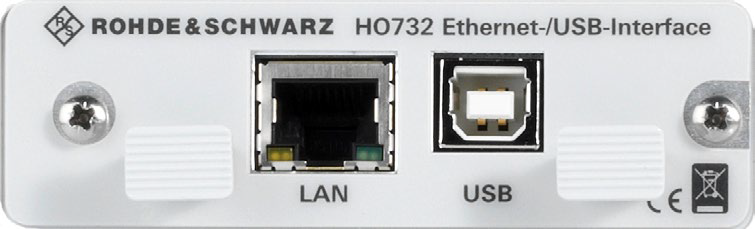

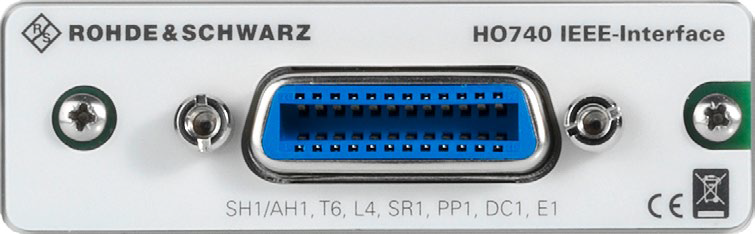

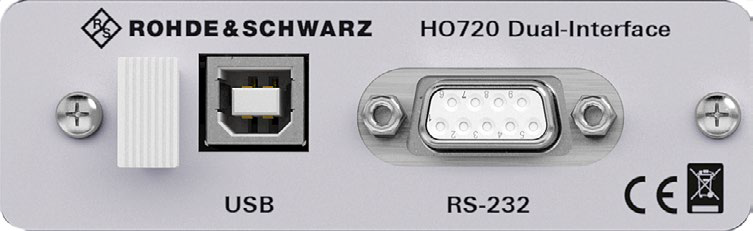

В стандартной комплектации источники питания R&S®HMP оснащены сдвоенным интерфейсом USB/LAN. Этот интерфейс может быть заменен на сдвоенный интерфейс RS-232/USB или интерфейс шины GPIB (IEEE-488).
Ключевые факты
- Модели R&S®HMP2020/HMP2030 с 2/3 каналами и суммарной мощностью 188 Вт
- Модели R&S®HMP4030/HMP4040 с 3/4 каналами и суммарной мощностью 384 Вт
- Максимальное выходное напряжение 32 В на канал; возможность повышения напряжения в последовательном режиме работы
- Максимальные выходные токи до 5 A/10 A (в зависимости от модели); возможность повышения тока в параллельном режиме работы
- Линейная стабилизация, обеспечивающая низкий уровень остаточных пульсаций
- Электронный предохранитель (OCP), регулируемое максимальное напряжение (OVP), защита от перегрева (OTP)
- Сдвоенный интерфейс USB/LAN в стандартной комплектации; опциональные интерфейсы RS-232/USB или GPIB (IEEE-488)
- Разъемы на задней панели для всех каналов, в том числе линии компенсации
| Обзор моделей | R&S®HMP2020 | R&S®HMP2030 | R&S®HMP4030 | R&S®HMP4040 |
| Количество выходных каналов | 2 | 3 | 3 | 4 |
| Макс. выходной ток на канал | канал 1: 10 А; канал 2: 5 А | 5 А | 10 А | 10 А |
| Макс. выходная мощность на канал | канал 1: 160 Вт; канал 2: 80 Вт | 80 Вт | 160 Вт | 160 Вт |
| Суммарная выходная мощность | макс. 188 Вт | макс. 188 Вт | макс. 384 Вт | макс. 384 Вт |
| Выходное напряжение на канал | от 0 В до 32 В | от 0 В до 32 В | от 0 В до 32 В | от 0 В до 32 В |
| Все данные действительны при температуре 23 °C (-3 °C/+7 °C) после 30-минутного прогрева. | ||
| Электрические характеристики | ||
| Выход | Все выходные каналы гальванически изолированы и не заземлены. | |
| Количество выходных каналов | R&S®HMP2020 | 2 |
| R&S®HMP2030 | 3 | |
| R&S®HMP4030 | 3 | |
| R&S®HMP4040 | 4 | |
| Суммарная выходная мощность | R&S®HMP2020/HMP2030 | макс. 188 Вт |
| R&S®HMP4030/HMP4040 | макс. 384 Вт | |
| Макс. выходная мощность на канал | R&S®HMP2020 | канал 1: 160 Вт; канал 2: 80 Вт |
| R&S®HMP2030 | 80 Вт | |
| R&S®HMP4030/HMP4040 | 160 Вт | |
| Выходное напряжение на канал | все модели | от 0 В до 32 В |
| Макс. выходной ток на канал | R&S®HMP2020 | канал 1: 10 А; канал 2: 5 А |
| R&S®HMP2030 | 5 А | |
| R&S®HMP4030/HMP4040 | 10 А | |
| Максимальное напряжение в последовательном режиме работы | R&S®HMP2020 | 64 В |
| R&S®HMP2030/HMP4030 | 96 В | |
| R&S®HMP4040 | 128 В | |
| Максимальный ток в параллельном режиме работы | R&S®HMP2020/HMP2030 | 15 А |
| R&S®HMP4030 | 30 А | |
| R&S®HMP4040 | 40 А | |
| Пульсации напряжения | от 3 Гц до 100 кГц | < 250 мкВ (СКЗ), тип. <150 мкВ (СКЗ) |
| от 3 Гц до 20 МГц | тип. < 1,5 Ом | |
| Пульсации тока | < 1 мА (СКЗ) | |
| Стабилизация нагрузки | изменение нагрузки от 10 % до 90 % | |
| Напряжение | ± (% от выходного значения + смещение) | < 0,01 % + 2 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,01 % + 250 мкА |
| Время восстановления нагрузки | в пределах ± 10 мВ от установленного номинального напряжения | < 1 мс |
| Стабилизация напряжения в сети | ±10 % изменений в напряжении сети питания | |
| Напряжение | ± (% от выходного значения + смещение) | < 0,01 % + 2 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,01 % + 250 мкА |
| Разрешение при установке значений | ||
| Напряжение | 1 мВ | |
| Ток | R&S®HMP2020, канал 1 (10 А) | < 1 А: 0,2 мА; ≥ 1 А: 1 мА |
| R&S®HMP2020, канал 2 (5 А) | < 1 А: 0,1 мА; ≥ 1 А: 1 мА | |
| R&S®HMP2030 | < 1 А: 0,1 мА; ≥ 1 А: 1 мА | |
| R&S®HMP4030/HMP4040 | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность установки значений | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,05 % + 5 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,1 % + 5 мА |
| Выходные измерения | ||
| Функции измерения | напряжение,ток | |
| Разрешение при снятии показаний | ||
| Напряжение | 1 мВ | |
| Ток | R&S®HMP2020, канал 1 (10 А) | < 1 А: 0,2 мА; ≥ 1 А: 1 мА |
| R&S®HMP2020, канал 2 (5 А) | < 1 А: 0,1 мА; ≥ 1 А: 1 мА | |
| R&S®HMP2030 | < 1 А: 0,1 мА; ≥ 1 А: 1 мА | |
| R&S®HMP4030/HMP4040 | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность считывания | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,05 % + 5 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,1 % + 2 мА |
| Выходные измерения | ||
| Температурный коэффициент (на °C) | от 5 °C до 20 °C и от 30 °C до 40 °C | |
| Напряжение | ± (% от выходного значения + смещение) | < 0,01 % + 2 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,02 % + 3 мА |
| Функция компенсации | есть, для каждого канала | |
| Максимальная компенсация | 1 В | |
| Предельно допустимые параметры | ||
| Максимальное напряжение относительно земли | напряжение с той же полярностью, подключенное к выходам | 150 В (пиковое) |
| Максимальное противодействующее напряжение | 33 В | |
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | 0,4 В |
| Максимальное значение тока | макс. в течение 5 минут | 5 А |
| Режим дистанционного управления | ||
| Время обработки команды | < 50 мс | |
| Функции защиты | ||
| Максимальное напряжение | конфигурируется для каждого канала | |
| Максимально допустимый ток (электронный предохранитель) | конфигурируется для каждого канала | |
| Время срабатывания | Онагр > 'ора6 × 2) | < 10 мс |
| Связь предохранителей (функция FuseLink) | да | |
| Задержка срабатывания | конфигурируется для каждого канала | от 0 мс до 250 мс (с шагом 10 мс) |
| Защита от перегрева | да | |
| Специальные функции | ||
| Произвольная функция (EasyArb) | ||
| Параметр | напряжение, ток, время | |
| Максимальное количество точек | 128 | |
| Время пребывания | от 10 мс до 60 с | |
| Режим повторения | непрерывный или импульсный режим с числом повторений от 1 до 255 | |
| Память для хранения данных | энергонезависимая память для трех произвольных функций и десяти настроек прибора | |
| Дисплей и интерфейсы | ||
| Дисплей | R&S®HMP2020/HMP2030 | ЖК-дисплей, 240 × 64 пикселей |
| R&S®HMP4030/HMP4040 | ЖК-дисплей, 240 × 128 пикселей | |
| Разъемы на передней панели | канальные выходы | 4 мм безопасные гнезда |
| Разъемы на задней панели | блок разъемов с 4 линиями на канал | |
| Интерфейсы дистанционного управления | стандартный | сдвоенный интерфейс LAN/USB |
| опциональный | сдвоенный интерфейс USB/RS-232 (R&S®HO720) | |
| опциональный | интерфейс IEEE-488 (GPIB) (R&S®HO740) | |
| Общие данные | ||
| Параметры окружающей среды | ||
| Температура | Диапазон рабочих температур | от +5 °C до +40 °C |
| Диапазон температур хранения | от -20 °C до +70 °C | |
| Относительная влажность | без конденсации | от 5 % до 80 % |
| Рабочие характеристики | ||
| Номинальное напряжение сети питания | 115 В/230 В (±10 %); CAT II | |
| Частота сети питания | от 50 Гц до 60 Гц | |
| Макс. потребляемая мощность | R&S®HMP2020/HMP2030 | 300 Вт |
| R&S®HMP4030/HMP4040 | 600 Вт | |
| Сетевые предохранители (источник питания 115 В) | R&S®HMP2020/HMP2030 | 2 × T6.3H/250 V |
| R&S®HMP4030/HMP4040 | 2× T10H/250 V | |
| Сетевые предохранители (источник питания 230 В) | R&S®HMP2020/HMP2030 | 2 × T3.15H/250 V |
| R&S®HMP4030/HMP4040 | 2 × T5H/250 V | |
| Соответствие стандартам | ||
| Электромагнитная совместимость | ЕС: в соответствии с Директивой ЕС по электромагнитной совместимости 2014/30/EU в соответствии с Директивой ЕС по электромагнитной совместимости 2014/53/EU Корея | применяемые согласованные стандарты: I EN 61326-1: 2013 I EN 61326-2-1: 2013 I EN 55011: 2016 (класс A) I IEC 61000-3-2 2014 (класс B) I IEC 61000-3-3: 2013 I EN 50581:2012 (RoHS) I EN 300 328 V2.1.1 I KN 61000-4-11: 2008 |
| Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2006/95/EC | применяемые согласованные стандарты: EN 61010-1:2010 |
| США, Канада | CSA C22.2 No. 61010-1:2012 | |
| Механические испытания | ||
| Вибрация | синусоидальная | от 5 Гц до 55 Гц, пост. амплитуда 0,3 мм, от 55 Гц до 155 Гц, пост. ускорение 0,5 g, в соответствии с EN 60068-2-6: 2008 |
| случайная | от 8 Гц до 500 Гц, 1,2 g (СКЗ), по всем 3 осям, в соответствии с EN 60068-2-64: 2008 | |
| Механические характеристики | ||
| Габариты (Ш × В × Г) | R&S®HMP2020/HMP2030 | 285 мм × 95 мм × 405 мм (11,22" × 3,74" × 15,94") |
| R&S®HMP4030/HMP4040 | 285 мм × 136 мм × 405 мм (11,22" × 5,35" × 15,94") | |
| Масса | R&S®HMP2020 | 7,8 кг |
| R&S®HMP2030 | 8,0 кг | |
| R&S®HMP4030 | 12,4 кг | |
| R&S®HMP4040 | 12,8 кг | |
| Монтаж в стойку | R&S®HMP2020/HMP2030 | опция R&S®HZ42 |
| R&S®HMP4030/HMP4040 | опция R&S®HZP91 | |
| Рекомендуемый межкалибровочный интервал | эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды | 1 год |
| Опции | Описание |
| HO720 | Сдвоенный интерфейс (RS-232/USB) |
| HO740 | Интерфейс IEEE-488 (GPIB) |
| HZ42 | Держатель для стойки 19", высотой 2 HU для R&S®HMP2020/HMP2030 |
| HZP91 | Держатель для стойки 19", высотой 4 HU для R&S®HMP4030/HMP4040 |
| WE1 | Расширение гарантийного срока на один год |
| WE2 | Расширение гарантийного срока на два года |
| CW1 | Расширение гарантийного срока на один год, включая ежегодную калибровку |
| CW2 | Расширение гарантийного срока на два года, включая ежегодную калибровку |
| Модели | Описание |
| HMP2020 | Источник питания двухканальный |
| HMP2030 | Источник питания трехканальный |
| HMP4030 | Источник питания трехканальный |
| HMP4040 | Источник питания четырехканальный |
