DP711/DP712 - одноканальные программируемые источники питания 30В/5А / 50В/5А для широкого спектра применений. Данный прибор предлагает превосходное сочетание производительности, гибкости и простоты управления, включая полностью изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач.

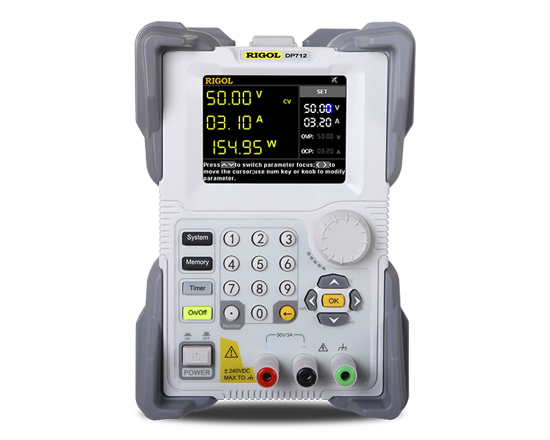

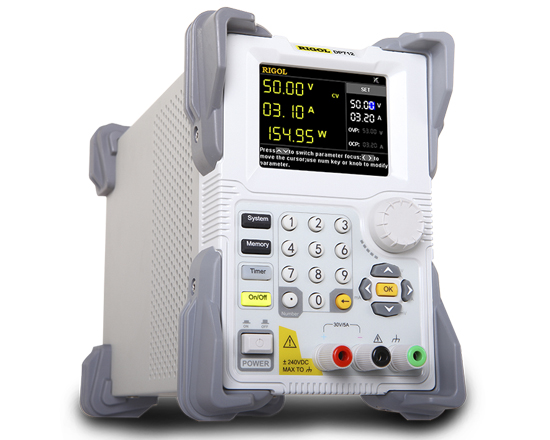

Программируемые источники питания Rigol серии DP700 выполнен в моноблочном корпусе настольного исполнения, имеет 3,5-дюймовый цветной экран, все органы управления имеют вертикальную архитектуру расположения на передней панели.
Применение: функциональное тестирование, лабораторные исследования, сервисное обслуживание, обучение. Предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях.
- 1 независимый регулируемый канал 3В/ 5А максимальная мощность - 150 Вт
- Малые пульсации и шум: <500 мкВскз/3 мВп-п
- Стабильность выходных параметров <0,01% + 2 мВ; <0,01% + 2 мА
- Высокая скорость регулирования параметров и нагрузки
- Время переходных процессов: <50 мкс
- Разрешение 1 мВ/1 мА (опция HIRES-DP700)
- Режимы защиты от перегрузки: по току, по напряжению, по температуре с малым временем реакции <10 мс и звуковым оповещением
- Функция работы по списку (10 мс...99999 с) при макс. 2048 шагов (опция TIMER-DP700)
- Внешняя синхронизация (опция TRIGGER-DP700)
- Блокировка передней панели
- Цветной 3,5"-дисплей
- Интерфейс RS-232
| Количество выходных каналов | 1 | ||
| Выходные параметры | Напряжение / Ток | Защита от перенапр. / сверхтока | |
| DP711 | от 0 до 30 В / от 0 до 3 А | от 10 мВ до 55 В / 10 мА до 3.3 A | |
| DP712 | от 0 до 50 В / от 0 до 3 А | ||
| Нестабильность, вызванная изменением нагрузки от 10 до 90 % | |||
| ±(% от выходного значения + смещение) | |||
| Напряжение | <0,01 % + 2 мВ | ||
| Ток | <0,01 % + 2 мА | ||
| Нестабильность, вызванная изменением сетевого напряжения в пределах ±10% | |||
| ±(% от выходного значения + смещение) | |||
| Напряжение | <0,01 % + 2 мВ | ||
| Ток | <0,01 % + 2 мА | ||
| Пульсации + шум (в диапазоне от 20 Гц до 20 МГц) | |||
| Напряжение (Normal mode) | < 500 мкВскз/4 мВп-п | ||
| Ток (Normal mode) | < 2 мАскз | ||
| Годовая погрешность (25° ± 5°C) | ± (% от вых. значения + смещение) | ||
| Напряжение | Ток | ||
| Программирование | Канал 1 | 0,05% + 20 мВ | 0,2% + 10 мА |
| Считывание | Канал 1 | 0,05% + 10 мВ | 0,1% + 10 мА |
| Разрешение | Напряжение | Ток | |
| Программирование | Канал 1 | 10 мВ (1 мВ – опция) | 10 мА (1 мА – опция) |
| Считывание | Канал 1 | 10 мВ (1 мВ – опция) | 10 мА (1 мА – опция) |
| Отображение | Канал 1 | 10 мВ (1 мВ – опция) | 10 мА (1 мА – опция) |
| Время переходного процесса | |||
| Менее 50 мкс для восстановления выходного напряжения с точностью до 15 мВ после изменения выходного тока с полной нагрузки на поло- винную или наоборот. | |||
| Время обработки команд | <100 мс | ||
| Защита от перенапряжения (OVP)/сверхтока (OCP) | |||
| Точность, ± (% от выходного значения + смещение) | 0,5% + 0,5 В/0,5% + 0,5 A | ||
| Время активации OVP | <10 мс (OVP>1 В) | ||
| Скорость управления напряжением (1% в пределах общего диапазона изменения) | Полная нагрузка | Без нагрузки | |
| Нарастание | Канал 1 | <150 мс | <100 мс |
| Спад | Канал 1 | <30 мс | <450 мс |
| Температурный коэффициент (на °C) | (% от выходного значения + смещение) | ||
| Напряжение | Ток | ||
| Канал 1 | 0,01% + 2 мВ | 0,02% + 3 мА | |
| Стабильность в течении 8 часов | ± (% от выходного значения + смещение) | ||
| Напряжение | Ток | ||
| Канал 1 | 0,02% + 2 мВ | 0,1% + 3 мА | |
| Общие характеристики | |||
| Тип дисплея | Цветной 3,5’ TFT экран | ||
| Питание | 220 В /50 Гц | ||
| Интерфейсы связи | RS-232 | ||
| Потребляемая мощность | 400 ВА | ||
| Рабочий диапазон температур | от 0 °C до 40 °C | ||
| Габариты | 140 х 202 х 332 мм | ||
| Вес | 6,9 кг | ||
| Опции | Описание |
| HIRES-DP700 | Повышенная точность измеряемых данных |
| TRIGGER-DP700 | Опция внешнего запуска по входу и выходу |
| TIMER-DP700 | Таймер |
| Аксессуары | Описание |
| RM-1-DP700 | Комплект для монтажа в стойку (1 прибор) |
| RM-2-DP700 | Комплект для монтажа в стойку (2 прибора) |
| RM-3-DP700 | Комплект для монтажа в стойку (3 прибора) |
| CB-DB9-DB9-F-F-150 | Кабель RS232 вилка-вилка, 150 см |
| Модели | Описание |
| DP711 | Программируемый линейный источник питания постоянного тока, 30 В/5 A, 150 Вт, 1 канал |
| DP712 | Программируемый линейный источник питания постоянного тока, 50 В/3 A, 150 Вт, 1 канал |
