Анализатор коэффициента шума Ceyear серии 3986: 3986A/D/E/F/H с диапазоном частот от 10 МГц до 50 ГГц
Подробнее
Описание
Усилитель мощности серии Ceyear 387XX представляет собой широкополосный твердотельный усилитель и включает в себя запатентованные технологии пространственной комбинации мощности. Он разработан таким образом, чтобы иметь широкую полосу пропускания, высокое усиление, высокую мощность, широкий динамический диапазон, низкий уровень паразитных сигналов и чрезвычайно высокую устойчивость к нагрузке. Эти характеристики позволяют использовать усилитель в качестве прибора для тестирования кабелей, охватывающего несколько частотных диапазонов. Он подходит для таких применений, как тестирование микросхем высокой мощности, тестирование антенн, лабораторное использование и проверка электромагнитной совместимости / электромагнитных помех, а также для более узкополосных приложений, таких как радар, микроволновая визуализация, спутниковая связь и т.д.
Основные характеристики:
- Диапазон частот от 9 кГц до 110 ГГц
- Разомкнутый контур: Коэффициент усиления и выходную мощность можно регулировать с точностью шага 0,1 дБ
- Внутренняя стабильность: Благодаря внутренним схемам автоматического регулирования уровня выходная мощность может быть фиксированной и стабильной
- Дистанционное управление: Регулировкой параметров и настройкой функций можно управлять с помощью GPIB или локальной сети
- Дисплей: Отображение выходной мощности, отраженной мощности, внутренней температуры, рабочей частоты
- Стандартное 19-дюймовое шасси 4U или 5U или изготовленное по индивидуальному заказу
- Рабочая температура от 0°C до 50°C
- Точность отображения выходной мощности может достигать ±0,3 дБ
- Динамический диапазон регулировки выходной мощности может достигать 20 дБ ~ 40 дБ
- Стабильность выходной мощности может достигать ±0,3 дБ при постоянной температуре
- Плоскостность выходной мощности может достигать ± 0,3 дБ в установившемся режиме.
Множественная защита:
- Входная мощность: 1 МВт - 1 Вт (в зависимости от модели)
- Мониторинг внутренней температуры в режиме реального времени: сигнализация о высокой температуре и автоматическая защита
- Мониторинг отраженной мощности в режиме реального времени: сигнализация о несоответствии и автоматическая защита
- Мониторинг рабочего состояния вентилятора в режиме реального времени: сигнализация о работе вентилятора и автоматическая защита.
Специальная конструкция:
- Входной порт может быть сконфигурирован на передней или задней панели
- Выходной порт может быть сконфигурирован на передней или задней панели
- Заблокированное рабочее состояние: Предотвращение неправильной работы
- Одновременное отображение мощности Вт и дБм.
Характеристики
Technical Specifications
| Major Technical Specifications | |
| Frequency Range | 10 MHz～4 GHz/18 GHz/26.5 GHz/40 GHz/50 GHz |
| Accuracy of Frequency Reference | Precedes±<0.2ppm (23℃±3℃) |
| Accuracy of Frequency Tuning | Precedes±< (Reference frequency error +100 kHz) 10 MHz～4 GHz |
| Precedes±< (Reference frequency error +400 kHz) 4 GHz～18/26.5/40/50 GHz | |
| Noise Figure Measuring Range | 0～30 dB (ENR: 12 dB～17 dB) |
| Noise Figure Measuring Uncertainty | Precedes±<0.1 dB |
| Gain Measuring Range | -20 dB～+40 dB |
| Gain Measuring Uncertainty | Precedes±<0.17 dB |
| Input Interface SWR | <1.90: 1 10 MHz≤f≤4 GHz |
| <2.10: 1 4 GHz<f≤18 GHz | |
| <2.40: 1 18 GHz<f≤26.5 GHz | |
| <2.40: 1 26.5 GHz<f≤40 GHz | |
| <2.40: 1 40 GHz<f≤50 GHz | |
| Local Noise Figure | <8.0 dB 10 MHz≤f≤4 GHz |
| <7.5 dB 4 GHz<f≤18 GHz | |
| <8.0 dB 18 GHz<f≤26.5 GHz | |
| <10.0 dB 26.5 GHz<f≤40 GHz | |
| <12.0 dB 40 GHz<f≤50 GHz | |
| Jitter (uneven) | <0.17 dB (Y Factor Typical Value 5 dB) |
| Noise source drive voltage | <1.0 V Noise source off |
| +28.0±0.10 V Noise source on | |
Product Features
| General Technical Specifications | ||
| Temperature Range | During operation: 0～+40℃ During storage: -40～+70℃ | |
| Elevation above sea level | 4, 600 meters | |
| Electromagnetic compatibility | Comply with the following requirements of GJB 3947A-2009 provision 3.9.2: a) Conducted emission through CE102 power cable; b) Conducted susceptibility of CS101 power cable; c) Conducted susceptibility injected by CS114 harness; d) Radiated emission through RE102 electric field; e) Radiated susceptibility through RS103 electric field. | |
| Safety | Comply with safety certificate requirements of GJB 3947A-2009 provision 3.10. a) The resistance between power input end and the chassis (power switch on engaged position) shall be no less than100 MΩ under standard atmosphere pressure and no less than 2 MΩ in damp environment. b) Apply 1500 VAC between power input end and the chassis, no phenomena like breakdown, flash-over and flicker shall happen. c) In operation, leakage current between chassis and ground shall be no more than 3.5 mA. | |
| Power requirements | Voltage and frequency (nominal value) | 220 V, 50 Hz; Allowed range for steady voltage is ±10% of the nominal value, allowed range for steady frequency is ±5% of the nominal value |
| Power dissipation | Max. power dissipation: 250 W Max. standby: 20 W | |
| Monitor | 1280×800, XGA 10.1" | |
| Data storage | 160 G solid state disk Support USB 2.0 standard storage units | |
| Weight | Net weight: less than23 kg; Packaged shipping weight: 34 kg nominal value | |
| Size | Width×Height×Depth (mm)=426×177×460 (handle, bottom, pad and side strap excluded), allowed tolerance ±10 mm. Width×Height×Depth (mm)=510×190×534 (handle, bottom, pad and side strap included), allowed tolerance ±10 mm. | |
| Warranty | 3986 Series Noise Figure Analyzer is under a standard warranty of 18 months. | |
| Reliability | MTBF (θ0) ≥5000 h | |
| Calibration interval | A calibration interval of one year is recommended. Calibration service shall be provided by professional calibration institutions. | |

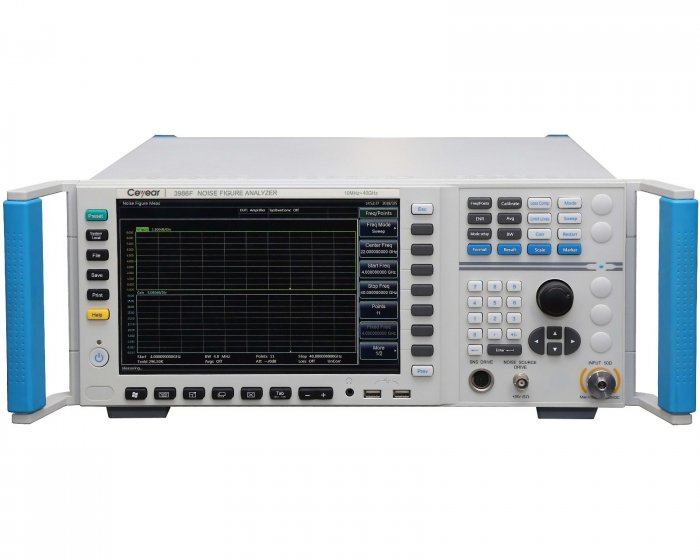

Front Panel Interfaces
| Front Panel Interfaces | ||
| RF input interface | 3986A | 3.5 mm (m) |
| 3986D | 3.5 mm (m) | |
| 3986E | 3.5 mm (m) | |
| 3986F | 2.4 mm (m) | |
| 3986H | 2.4 mm (m) | |
| Standard noise source drive output | BNC female adapter | |
| Smart noise source drive output | Multi-core connector | |
| USB2.0 interface | For connecting mouse, keyboard, and updating software and backing up data. | |

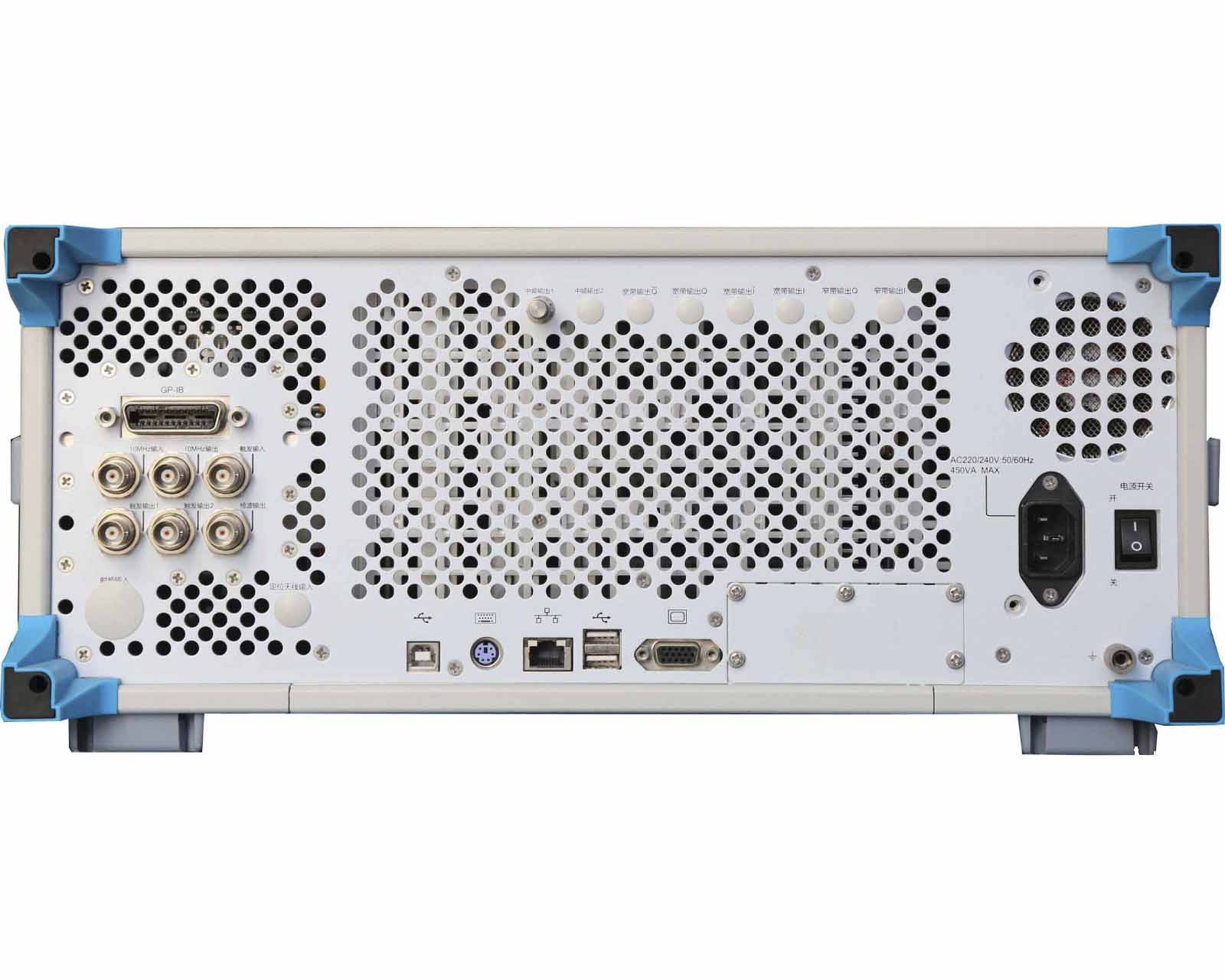

Back Panel Interfaces
| Back Panel Interfaces | |
| Keyboard interface | Standard PS/2 interface for connecting standard computer keyboard. |
| Video interface | VGA interface (15-core D-SUB adapter) for connecting monitors |
| LAN interface | StandardRJ-45 type, 1000Base-T for software update and remote control |
| GP-IB Interface | IEEE-488 Bus connector, 24-pin plug (GP-IB code: SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, C0) for remote control |
| USB2.0 interface | For connecting mouse, keyboard, and updating software and backing up data. |
| 10 MHz reference input | 50 Ω impedance, BNC female adapter, amplitude range -5 dBm～+10 dBm |
| 10 MHz reference output | 50 Ω impedance, BNC female adapter, output amplitude ≥0 dBm |
| Trigger input | BNC female adapter |
| Trigger output1 | BNC female adapter |
| Trigger output2 | BNC female adapter |
| Detection output | BNC female adapter |
Описание
| Опции | Описание |
| 3986E | Noise Figure Analyzer (10 MHz～26.5 GHz) |
| 3986F | Noise Figure Analyzer (10 MHz～40 GHz) |
| Noise Source | 16603 series standard noise source/16604 series smart noise source |
| Coaxial adapter | 711XX series |
| Cable | BNC (m) -BNC (m) / Multi-core cable |
| 3986-H01 | Alloy shipping case |
| 3986-H98 | English suite |
Модели
| Модели | Описание |
| 3986A | Noise Figure Analyzer (10 MHz～4 GHz) |
| 3986D | Noise Figure Analyzer (10 MHz～18 GHz) |
| 3986H | Noise Figure Analyzer (10 MHz～50 GHz) |
