Единственный в отрасли универсальный анализатор коэффициента шума, обеспечивающий измерения в диапазоне частот от 9 кГц до 26,5 ГГц. Возможно расширение диапазона частот до 110 ГГц при использовании специальных преобразователей с понижением частоты.
Высокопроизводительные анализаторы коэффициента шума серии NFA позволяют выполнять быстрые, точные и стабильные измерения. Основными достоинствами приборов являются: простой пользовательский интерфейс, графический дисплей, функция сохранения данных, выбор значения полосы пропускания и возможность установки на экране граничных линий для тестирования по критерию «Годен/Не годен». Анализаторы коэффициента шума серии NFA обеспечивают достоверные измерения в диапазоне частот до 26,5 ГГц.
- Диапазон частот от 10 МГц до 3,6, 7, 26,5 или 40 ГГц в одноблочном техническом решении

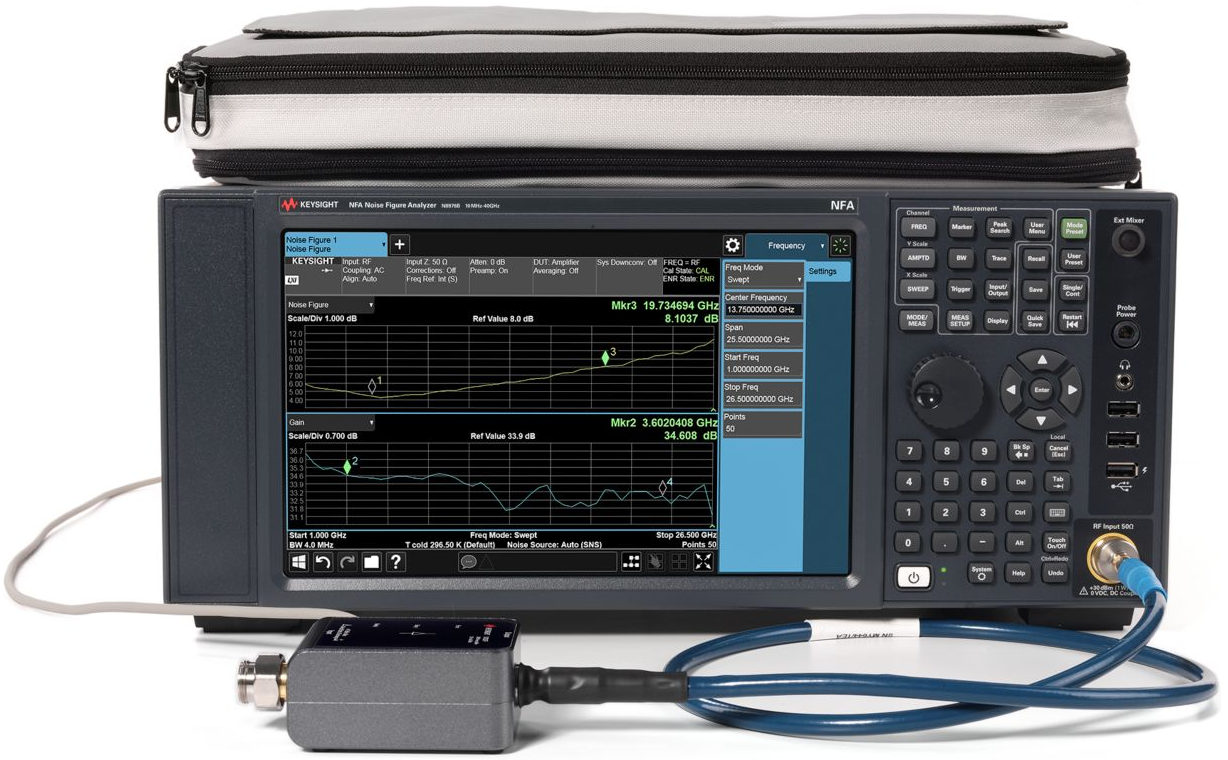

- Графический интерфейс пользователя на основе мультисенсорного (“мультитач”) дисплея
- Включает приложения анализатора спектра и I/Q-анализатора (базовый режим)
- Опции, включённые в стандартную комплектацию: P03, P07, P26 или P44 (в зависимости от модели анализатора), PFR, FSA, NFE и B25
- Совместимость с источниками шума серии SNS: N4000A, N4001A, N4002A
- Возможность расширения диапазона частот анализаторов коэффициента шума NFA серии Х до 110 ГГц с помощью специальных преобразователей с понижением частоты.
- Поставляются с предусилителями U7227A, U7227C или U7227F с интерфейсом USB (в зависимости от модели анализатора)

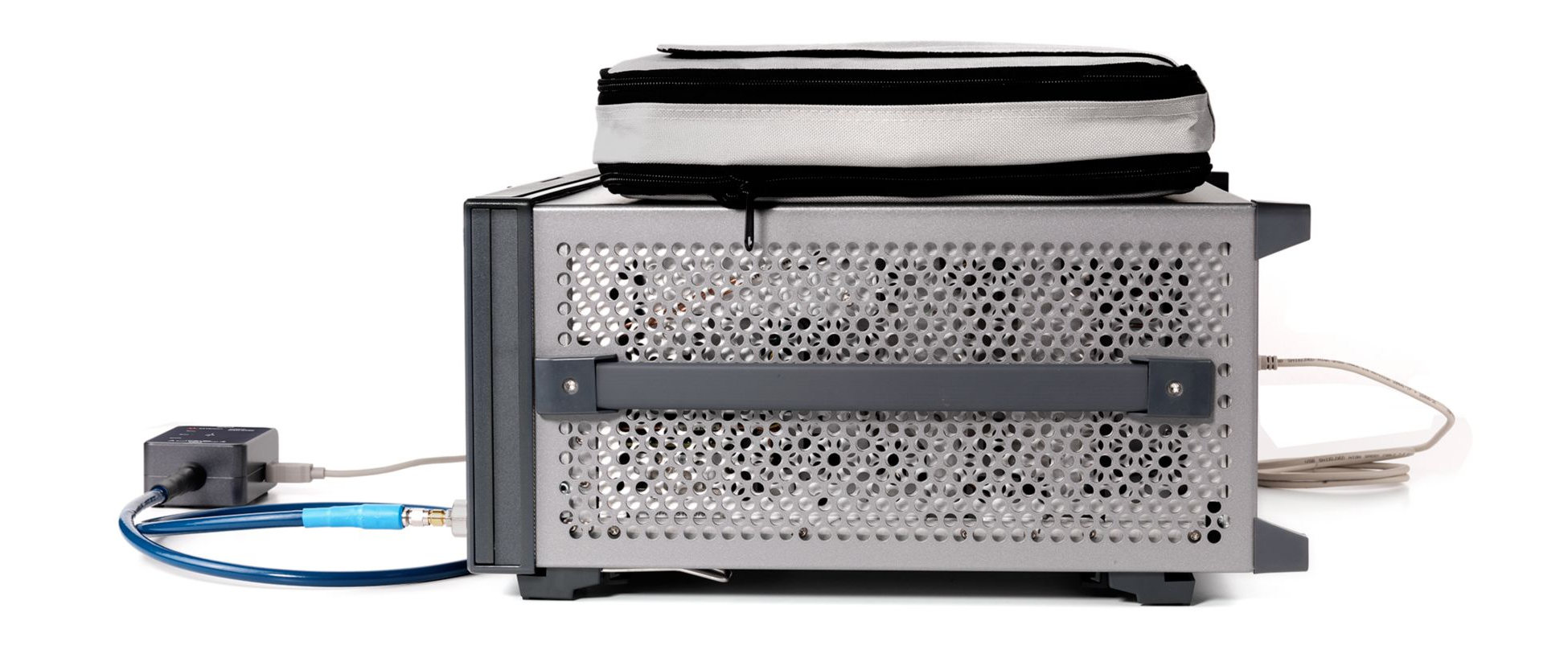

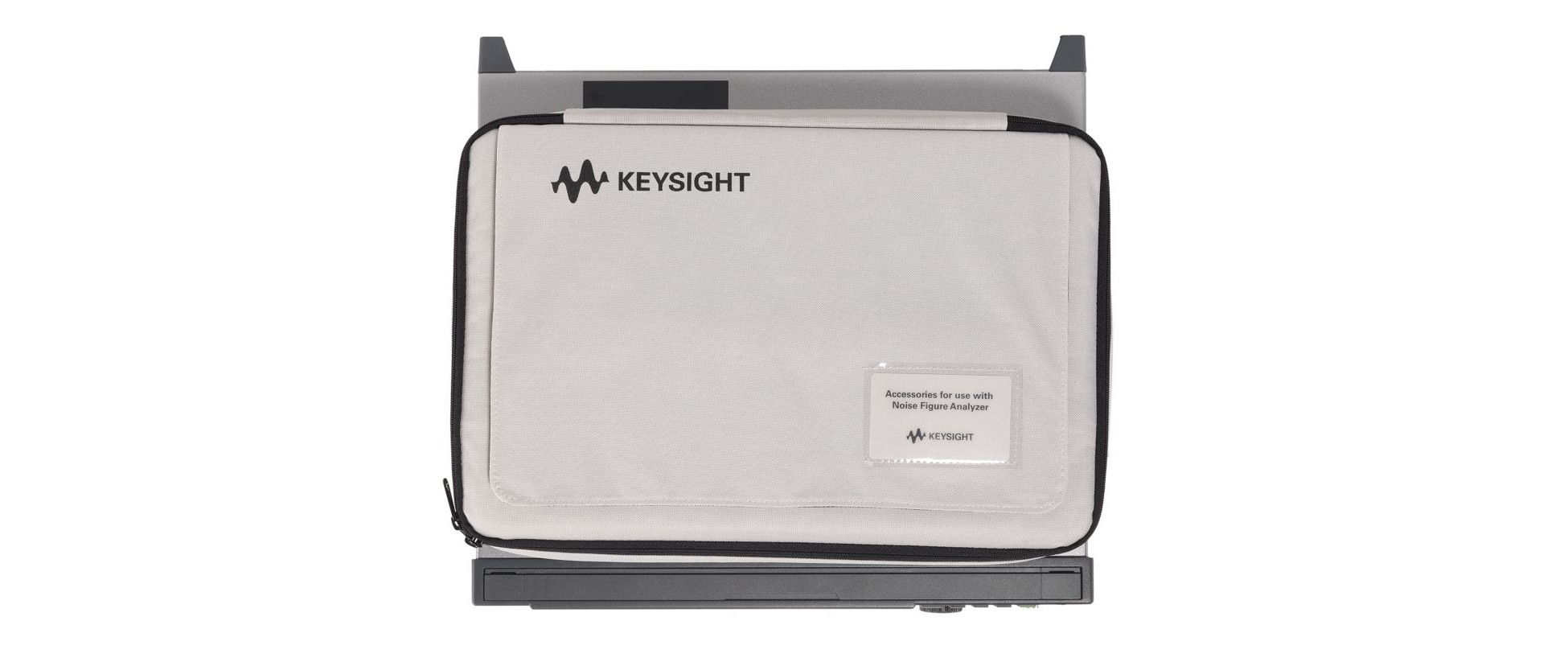

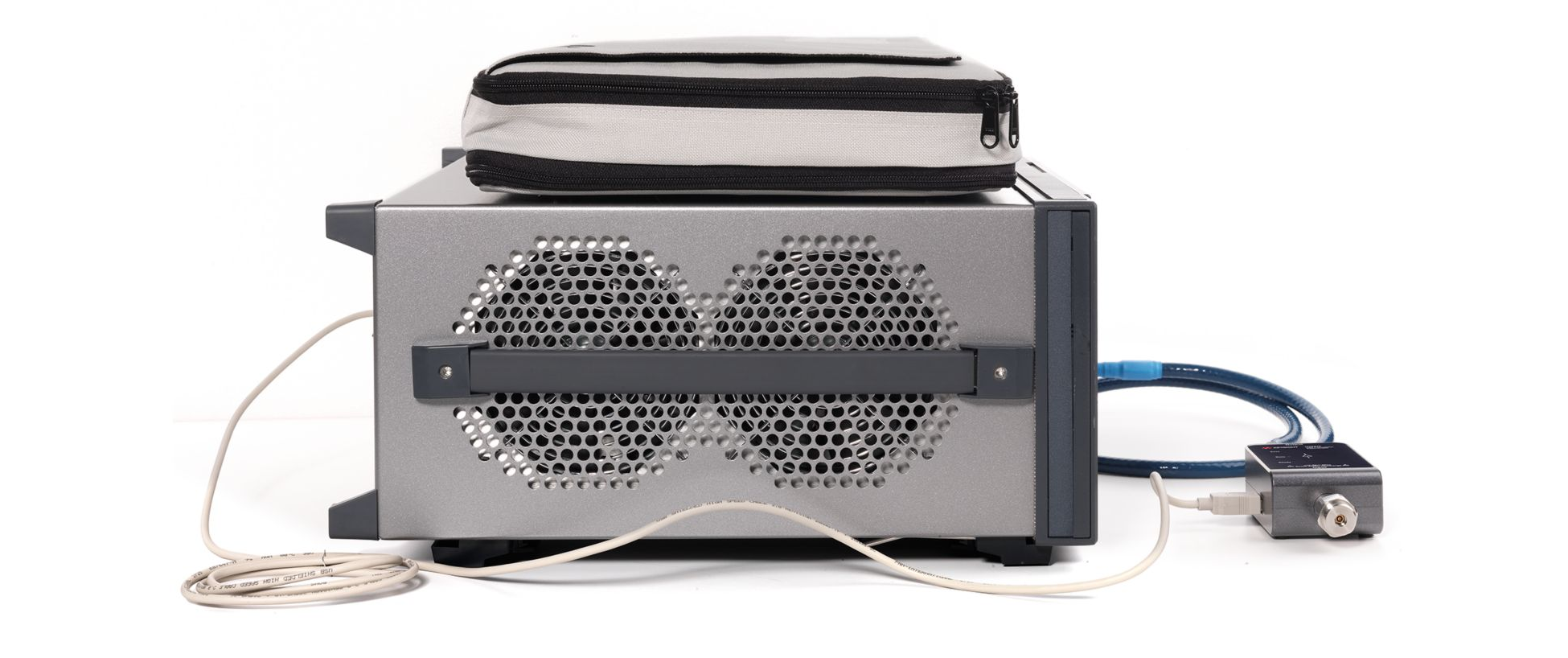

N897xB обеспечивает также дополнительную гибкость за счёт приложений анализатора спектра и I/Q-анализатора (базовый режим), которые позволяют, если необходимо, перейти от измерения коэффициента шума к более глубокому анализу харктеристик ТУ. В стандартную комплектацию N897xB включены опции: внутренний предусилитель (P03, P07, P26 или P44, в зависимости от модели анализатора), полоса анализа 25 МГц (опция B25), прецизионный опорный генератор (опция PFR), точный ступенчатый аттенюатор (опция FSA) и метод понижения уровня собственных шумов (опция NFE). Также поставляется прикрепляемая к прибору сумка для принадлежностей, в которой можно хранить внешний предусилитель с интерфейсом USB, источник(и) шума и переходы. Подачу сигнала внешнего гетеродина на вход преобразователя частоты можно смоделировать путём подключения генератора сигналов компании Keysight, используя интерфейс LAN, USB или GPIB. Управление сигналом гетеродина осуществляется от N897xB.
| Диапазон частот | |
| N8973B | От 10 МГц до 3,6 ГГц |
| N8974B | От 10 МГц до 7,0 ГГц |
| N8975B | От 10 МГц до 26,5 ГГц |
| N8976B | От 10 МГц до 40,0 ГГц |
| Полоса пропускания | |
| N8973B/4B/5B/76B | от 1 Гц до 3 МГц (с увеличением в соответствии с рядом E24 ), 4 МГц, 5 МГц, 6 МГц, 8 МГц |
| Генератор опорной частоты (ОГ) | |
| Погрешность | ± [RΔt + T + C], где Δt - время, прошедшее с последней калибровки |
| Скорость старения (R) | ± 0,1 х 10-6 (за год); ± 0,15 х 10-6 (за два года) |
|
Температ. нестабильность (T) От +20°C до +30°C Весь диапазон температур |
± 0,015 х 10-6 ± 0,05 х 10-6 |
| Достижимая погрешность начальной калибровки (С) | ±0,04 х 10-6 |
| Описание | Технические характеристики | Дополнительная информация |
| Коэффициент шума ‹ 10 МГц От 10 МГц до граничной частоты внутреннего предусилителя | Калькулятор погрешностей Рекомендуется использовать внутренний и внешний предусилители | |
| ИКШ источника шума | Предел измерения/ погрешность прибора | |
| От 4 до 6,5 дБ | От 0 до 20 дБ/± 0,02 дБ | |
| От 12 до 17 дБ | От 0 до 30 дБ/± 0,025 дБ | |
| От 20 до 22 дБ | От 0 до 35 дБ/± 0,03 дБ | |
| Коэффициент усиления | ||
| Погрешность измерительного прибора | Диапазон коэфф-та усиления ТУ = от −20 до +40 дБ | |
| ‹ 10 МГц | ||
| От 10 МГц до 3,6 ГГц | ± 0,15 дБ | |
| › 3,6 ГГц | Дополнит. погрешность ± 0,11 дБ (95-й процентиль), 5 минут после калибровки |
| Коэффициент шума внутреннего предусилителя | ||
| Частота | Коэффициент шума (ном.) | |
| От 100 кГц до 3,6 ГГц | 8 дБ + (0,001112 * частота в МГц) (ном.) | |
| От 3,6 до 8,4 ГГц | 9 дБ (ном.) | |
| От 8,4 до 13,6 ГГц | 10 дБ (ном.) | |
| > 13,6 ГГц | DANL + 176,24 дБ (ном.) | |
| Средний уровень собственных шумов (DANL) (N8973B, N8974B, N8975B) | ||
| Частота | Нормир. значение | Тип. значение |
| От 10,0 МГц до 2,1 ГГц | –161 дБм | –163 дБм |
| От 2,1 ГГц до 7,0 ГГц | –160 дБм | –162 дБм |
| От 7,0 ГГц до 13,6 ГГц | –160 дБм | –163 дБм |
| От 13,5 ГГц до 17,1 ГГц | –157 дБм | –160 дБм |
| От 17,0 ГГц до 20,0 ГГц | –155 дБм | –159 дБм |
| От 20,0 ГГц до 26,5 ГГц | –150 дБм | –156 дБм |
| Средний уровень собственных шумов (DANL) (N8976B) | ||
| Частота | Нормир. значение | Тип. значение |
| От 10,0 МГц до 1,2 ГГц | –164 дБм | –165 дБм |
| От 1,2 ГГц до 2,1 ГГц | –163 дБм | –164 дБм |
| От 2,1 ГГц до 3,6 ГГц | –162 дБм | –163 дБм |
| От 3,5 ГГц до 20,0 ГГц | –160 дБм | –162 дБм |
| От 20,0 ГГц до 26,5 ГГц | –158 дБм | –160 дБм |
| От 26,4 ГГц до 34,0 ГГц | –156 дБм | –159 дБм |
| От 33,9 ГГц до 40,0 ГГц | –153 дБм | –155 дБм |
| ВЧ-вход | ||
| Соединитель | ||
| N8973B, N8974B, N8975B | Тип N (розетка), 50 Ом (ном.) | |
| N8976B | 2,4 мм (вилка), 50 Ом (ном.) | |
| Входной коэффициент стоячей волны по напряжению (КСВн) | ||
| N8973B, N8974B, N8975B | N8976B | |
| От 10 МГц до 3,6 ГГц | < 1,2:1 (ном.) | 1,2:1 (ном.) |
| От 3,6 ГГц до 26,5 ГГц | < 1,9:1 (ном.) | 1,5:1 (ном.) |
| От 26,5 до 44,0 ГГц | Неприменимо | < 1,8:1 (ном.) |
| Измерение | ||
| Развёртка | ||
| Установка числа точек | От 2 до 501 или фиксированная частота начальная/конечная частота; центральная частота/полоса обзора; список частот, включающий до 501 точек | |
| Запуск развёртки | Непрерывный или однократный | |
| Скорость измерений | ||
| Измерение в режиме местного управления и скорость обновления изображения на экране | 11 мс (90/c) | |
| Измерение в режиме дистанц. дистанционного управления и скорость пересылки данных по LAN | 6 мс (167/c) | |
|
Поиск максимума с использованием маркера Настройка центральной частоты и пересылка данных (ВЧ) Настройка центральной частоты и пересылка данных (СВЧ) Переключение вида измерения/ режима 40 мс |
5 мс 22 мс 49 мс 75 мс |
|
| Доступные профили тестируемых устройств (ТУ) | ||
| Усилитель | Включает любое устройство без преобразования частоты (например, усилители, аттенюаторы фильтры и т.д.) | |
| Преобразователь с понижением частоты |
С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
|
| Преобразователь с повышением частоты |
С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
|
| Системный преобразователь с понижением частоты |
Позволяет использовать внешний смеситель с понижением частоты в качестве части измерительной системы. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB |
|
| Измерение | ||
| Тип дисплея и результаты измерения коэффициента шума | ||
| Тип дисплея | 4U, мультисенсорный | |
| Формат вывода | Графический, таблица значений или режим измерителя | |
| Число отображаемых каналов | 2 | |
| Число маркеров | 4 | |
| Ограничительные линии | Верхняя и нижняя для каждого из 2 каналовs | |
| Коэффициент шума | Коэффициент шума, дБ (F dB) или отношение (фактор шума) (F) | |
| Коэффициент усиления | Коэффициент усиления, дБ (G dB) | |
| Y-factor | Y-фактор, дБ (Y dB) | |
| T effective | Эффективная шумовая температура, °К | |
| P hot | Относительная плотность мощности, дБ | |
| P cold | Относительная плотность мощности, дБ | |
| Общие характеристики | ||
| Характеристика | Описание | |
|
Диапазон температур Рабочие условия/хранение |
от +5 до +55 °C/ от –40 до +70 °C |
|
|
Требования к сети питания Напряжение и частота (ном.) |
от 100 до 120 В переменного тока, 50/60/400 Гц; от 220 до 240 В переменного тока, 50/60 Гц/ |
|
| Потребляемая мощность | 350 Вт макс.; 20 Вт (режим ожидания) | |
| Цветной ЖК-дисплей | 10,6 дюйма (269 мм), мультисенсорный, (1024 х 768 пикселов) | |
|
Устройства запоминания внутреннее внешние |
≥ 160 Гбайт (съёмный твёрдотельный накопитель) совместимые с USB 2.0 |
|

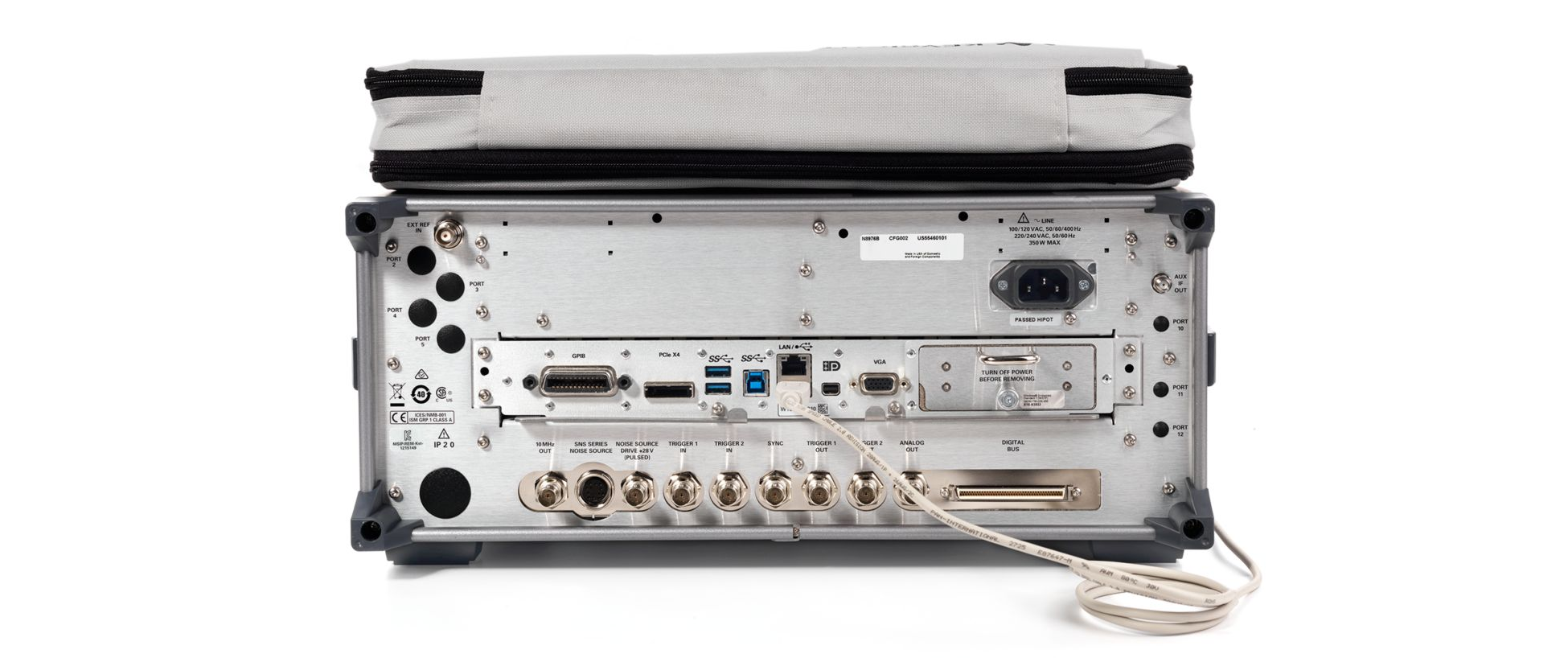

| Интерфейсы | 1000Base-T (LAN), USB 2.0, GPIB | |
| Масса | 16 кг (масса без упаковки); 28 кг (в упаковке) | |
| Габаритные размеры | 177 (В) х 426 (Ш) х 368 мм (Г) | |
| Межкалибровочный интервал | 2 года | |
| Модели | Описание |
| N8973B | Анализаторы коэффициента шума с сенсорным экраном/анализаторы спектра 10 МГц - 3,6 ГГц |
| N8974B | Анализаторы коэффициента шума с сенсорным экраном/анализаторы спектра 10 МГц - 7 ГГц |
| N8975B | Анализаторы коэффициента шума с сенсорным экраном/анализаторы спектра 10 МГц - 26,5 ГГц |
| N8976B | Анализаторы коэффициента шума с сенсорным экраном/анализаторы спектра 10 МГц - 40 ГГц |
