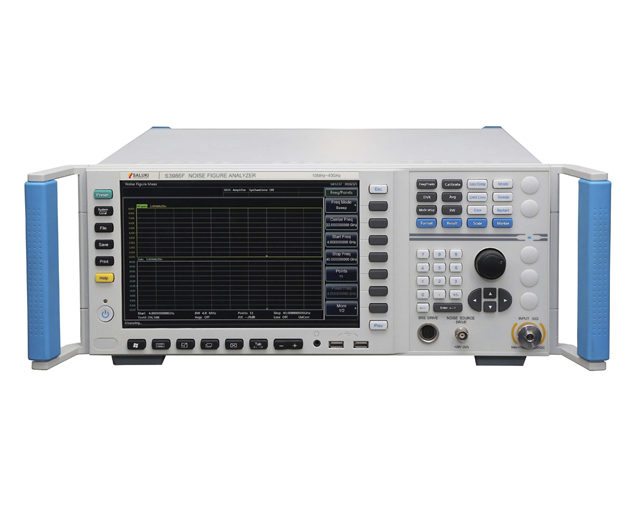

Анализатор коэффициента шума серии S3986 имеет диапазон частот от 10 МГц до 4/18/26,5/40/50 ГГц в зависимости от модели. Он может измерять коэффициент шума (КШ) и коэффициент усиления (КУ) усилителей, повышающих и понижающих преобразователей, а также поддерживать автоматическое измерение коэффициента шума (КШ) многокаскадных преобразователей. Интерфейсы интуитивно понятны для настройки режимов измерения. Серия S3986 может широко использоваться в исследованиях и разработках, производстве, испытаниях и технических проверках электронного оборудования для радаров, связи, навигации и т. д.
Особенности:
- Широкий диапазон частот от 10 МГц до 50 ГГц с возможностью расширения до 110 ГГц
- Высокочувствительный прием и высокоточные измерения
- Режимы измерения усилителей, повышающих и понижающих преобразователей
- Функция измерения одинарной боковой полосы и двойной боковой полосы
- Комплексная функция компенсации потерь
- Функция предельной линии и уведомлений о пройденных/неудачных тестах
- Опционально широкий выбор стандартных (S16603 / S16604) и интеллектуальных источников шума
- 10,1-дюймовый двухканальный HD-дисплей,
- внешние интерфейсы GPIB, LAN, USB и VGA
|
Частотный диапазон |
S3986A: от 10 МГц до 4 ГГц, S3986D: от 10 МГц до 18 ГГц, S3986E: от 10 МГц до 26,5 ГГц, S3986F: от 10 МГц до 40 ГГц, S3986H: от 10 МГц до 50 ГГц |
|
Точность опорной частоты |
<± 0,2 ppm (23 ° C ± 3 ° C) |
|
Точность настройки частоты |
• 10 МГц - 4 ГГц: <± (ошибка опорной частоты + 100 кГц) • 4 ГГц - 18 / 26,5 / 40/50 ГГц: <± (ошибка опорной частоты + 400 кГц) |
|
Диапазон измерения коэффициента шума |
0 - 30 дБ (ENR: 12 дБ - 17 дБ) |
|
Погрешность измерения коэффициента шума |
<± 0,1 дБ |
|
Диапазон измерения усиления |
От -20 дБ до + 40 дБ |
|
Погрешность измерения усиления |
<± 0,17 дБ |
|
Входной КСВН |
• 10 МГц ≤ f ≤ 4 ГГц: <1,90: 1 • 4 ГГц <f ≤ 18 ГГц: <2,10: 1 • 18 ГГц <f ≤ 50 ГГц: <2,40: 1 |
|
Показатель собственного шума основного блока |
• 10 МГц ≤ f ≤ 4 ГГц: <8,0 дБ • 4 ГГц <f ≤ 18 ГГц: <7,5 дБ • 18 ГГц <f ≤ 26,5 ГГц: <8,0 дБ • 26,5 ГГц <f ≤ 40 ГГц: <10,0 дБ • 40 ГГц <f ≤ 50 ГГц: <12,0 дБ |
|
Джиттер (неравномерный) |
<0,17 дБ (типичное значение Y-фактора 5 дБ) |
|
Напряжение возбуждения источника шума |
• Источник шума выключен: <1,0 В • Источник шума включен: +28,0 ± 0,10 В |
|
Диапазон высот |
4, 600 метров |
|
Разъем входа RF |
• S3986A / D / E: 3,5 мм (вилка), сопротивление 50 Ом • S3986F / H: 2,4 мм (вилка), сопротивление 50 Ом |
|
Выход привода источника шума |
• Стандартный источник шума: BNC (розетка) • Умный источник шума: многожильный разъем |
|
Источник питания |
100–240 В переменного тока, 50/60 Гц |
|
Потребляемая мощность |
• Максимум. потребляемая мощность: 250 Вт • Максимум. в режиме ожидания: 20 Вт |
|
Монитор |
10,1-дюймовый HD-экран с разрешением 1280 × 800, XGA |
|
Хранилище данных |
Твердотельный диск 160 Гб, поддержка стандартных запоминающих устройств USB 2.0 |
|
Измерение |
• 426 (Ш) × 177 (В) × 460 (Г) мм (без ручки, дна, подкладки и бокового ремня) • 510 (Ш) × 190 (В) × 534 (Г) мм (включая ручку, дно, подкладку и боковой ремешок) |
|
Масса |
<25 кг |
| Опции | Описание |
| S3986-H01 | Источник шума серии S16603 / S16604 |
| S3986-H02 | Коаксиальный адаптер |
| S3986-H03 | Многожильный кабель |
| S3986-H04 | Кабель BNC (m) -BNC (m) |
| S3986-H05 | Металлический кейс |
| Модели | Описание |
| S3986A | Анализатор коэффициента шума от 10 МГц до 4 ГГц |
| S3986D | Анализатор коэффициента шума от 10 МГц до 18 ГГц |
| S3986E | Анализатор коэффициента шума от 10 МГц до 26,5 ГГц |
| S3986F | Анализатор коэффициента шума от 10 МГц до 40 ГГц |
| S3986H | Анализатор коэффициента шума от 10 МГц до 50 ГГц |
