Описание

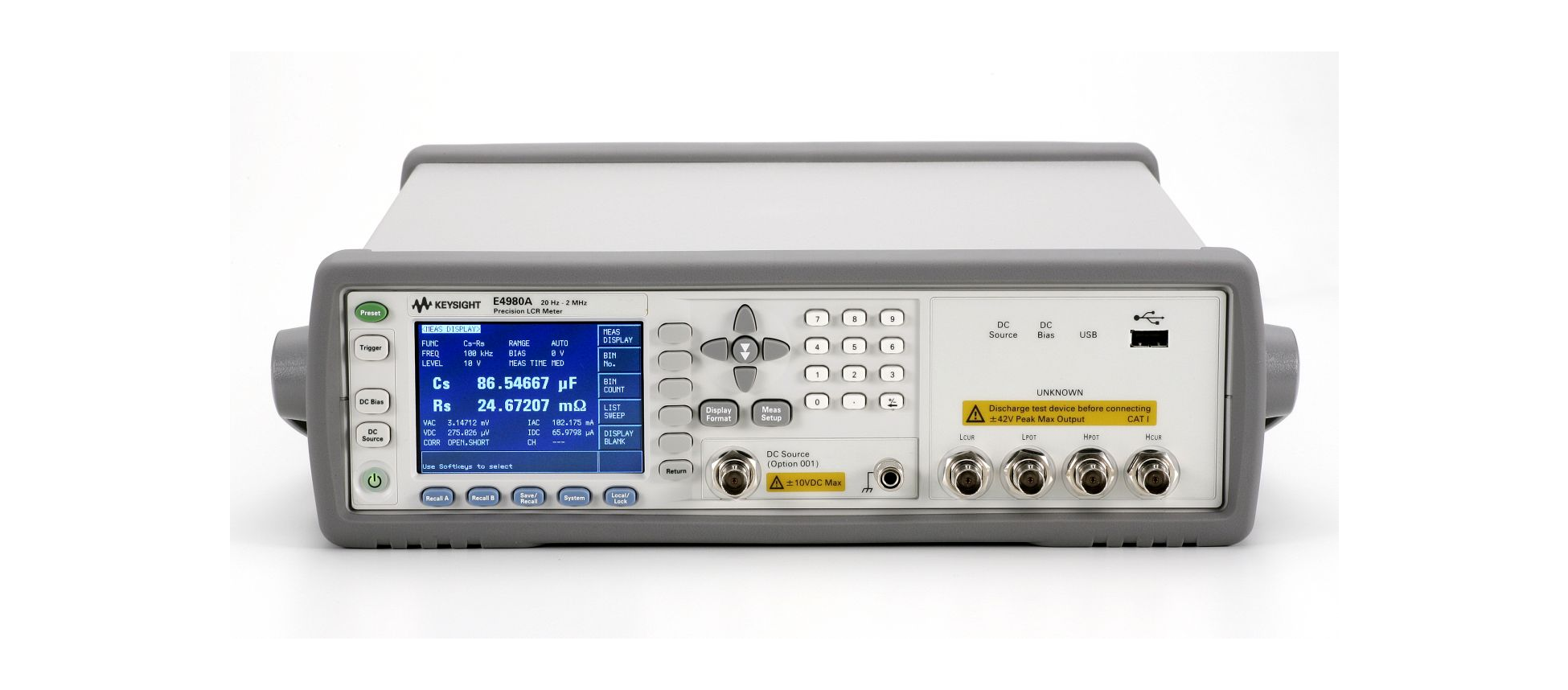

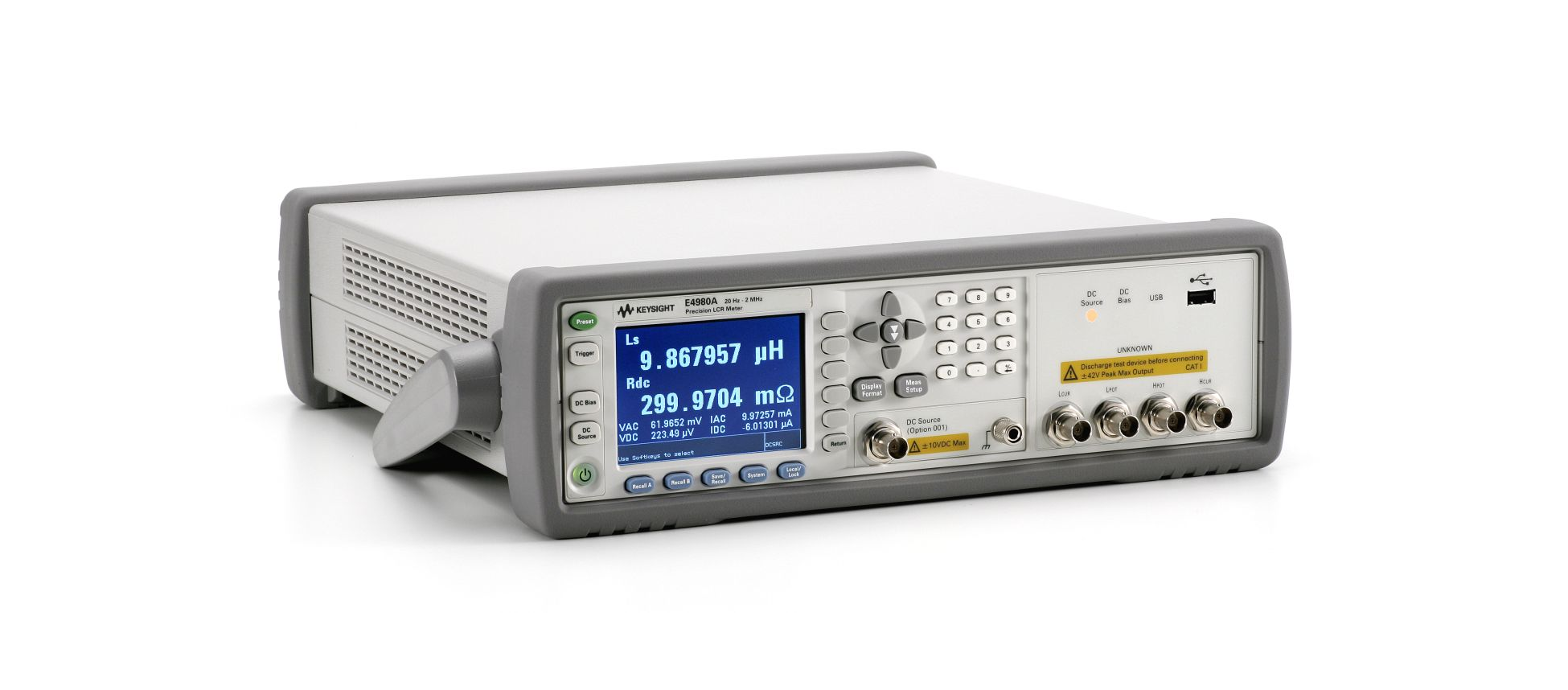

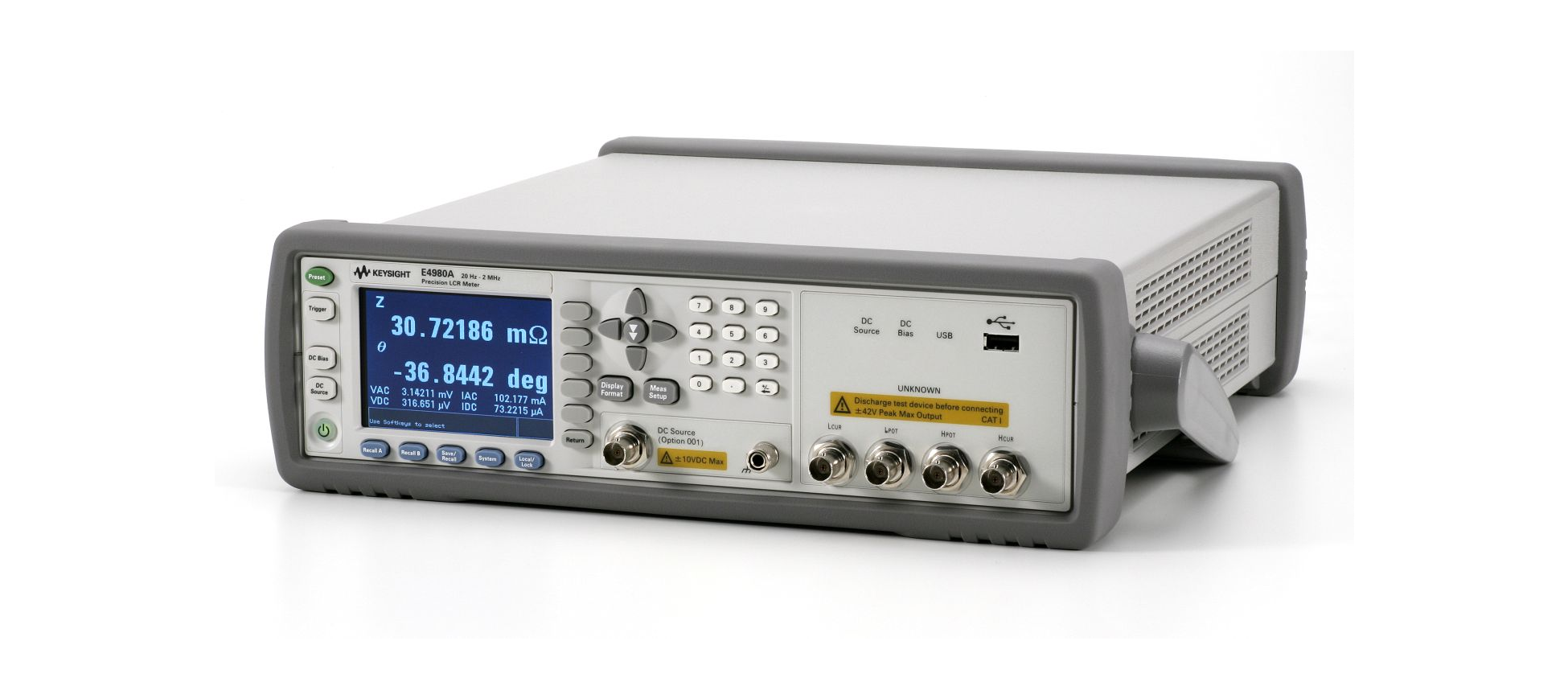

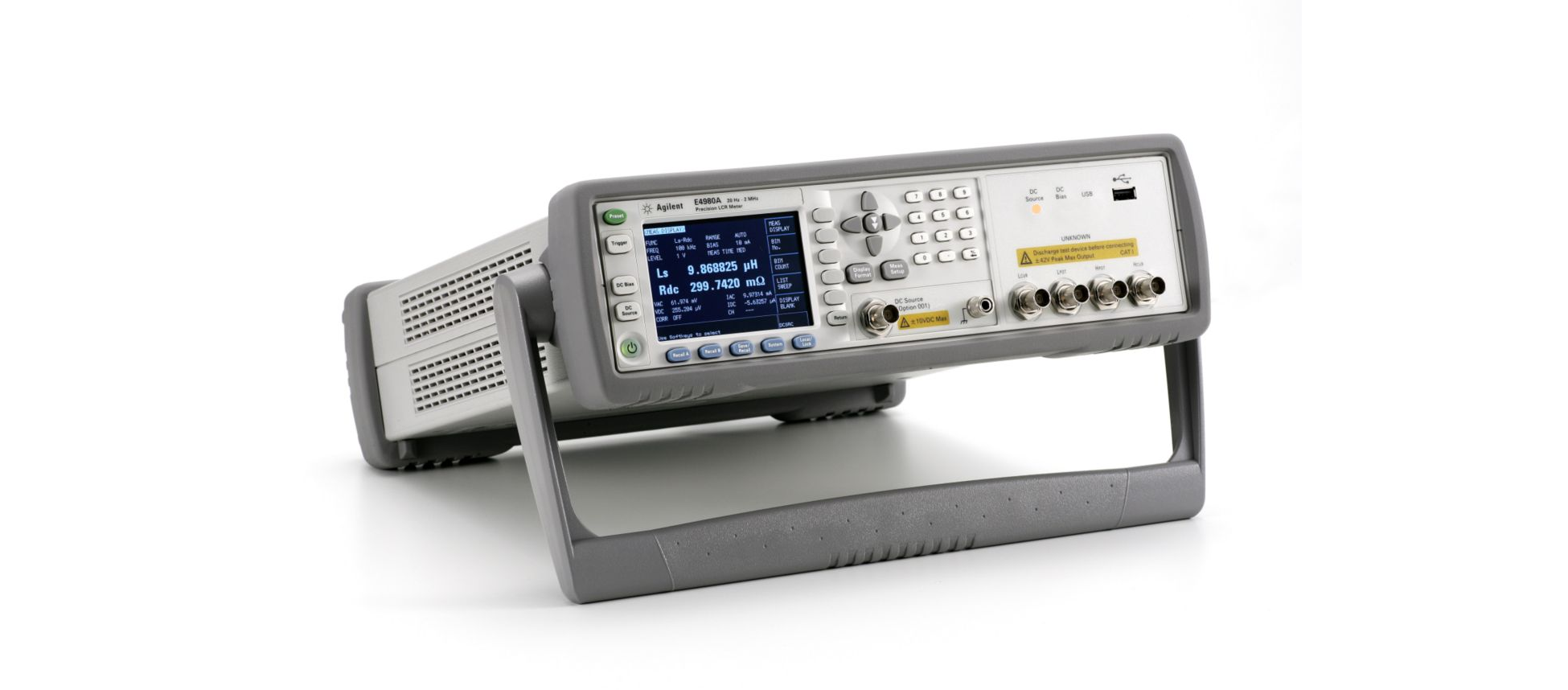

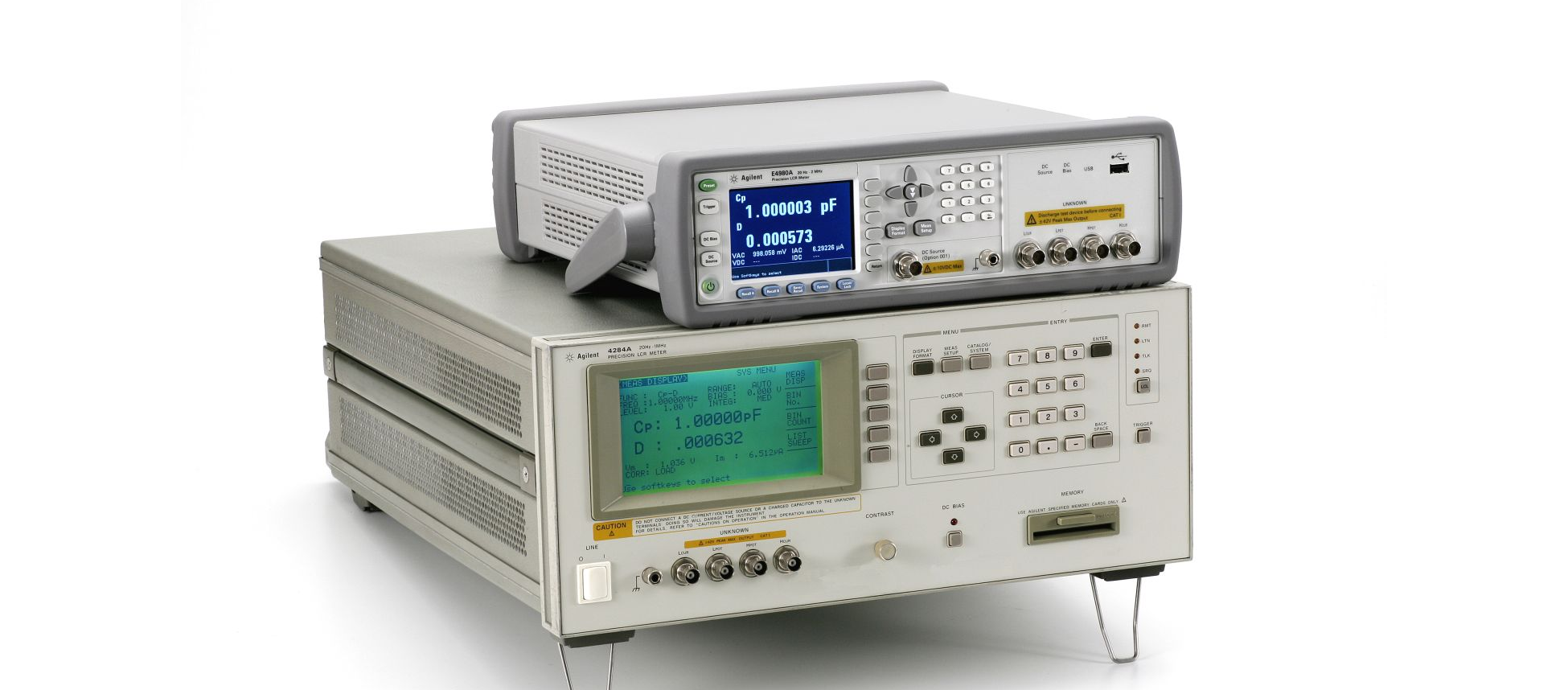

Прецизионный измеритель LCR Keysight E4980A представляет собой наилучшее сочетание точности, скорости и функциональности при выполнении широкого спектра измерений параметров компонентов. Прибор обеспечивает высокую скорость измерений и отличные характеристики как на нижних, так и на верхних пределах измерения импеданса, и является идеальным решением для тестирования компонентов и материалов в процессе разработки и производства электронных устройств. Для подключения к компьютеру прибор оснащен интерфейсами GPIB, LAN и USB, что позволяет повысить производительность тестирования.
Диапазон частот
- От 20 Гц до 2 МГц, разрешение 4 разряда во всех поддиапазонах
Погрешность измерения
- Погрешность измерения 0,05%, высокая воспроизводимость результатов измерений как на нижних, так и на верхних пределах измерения импеданса
Напряжение смещения
- Встроенный источник напряжения смещения до 40 В (опция 001)
- Источник постоянного тока смещения до 40 А с опцией 002 и внешним источником постоянного тока смещения 42841A
- Измерение сопротивления постоянному току Rdc (опция 200)
Другие функции
- Источник измерительного сигнала до 20 В СКЗ (опция 001)
- Высокоскоростные измерения: 5,6 мс
- Свипирование по списку из 201 точки

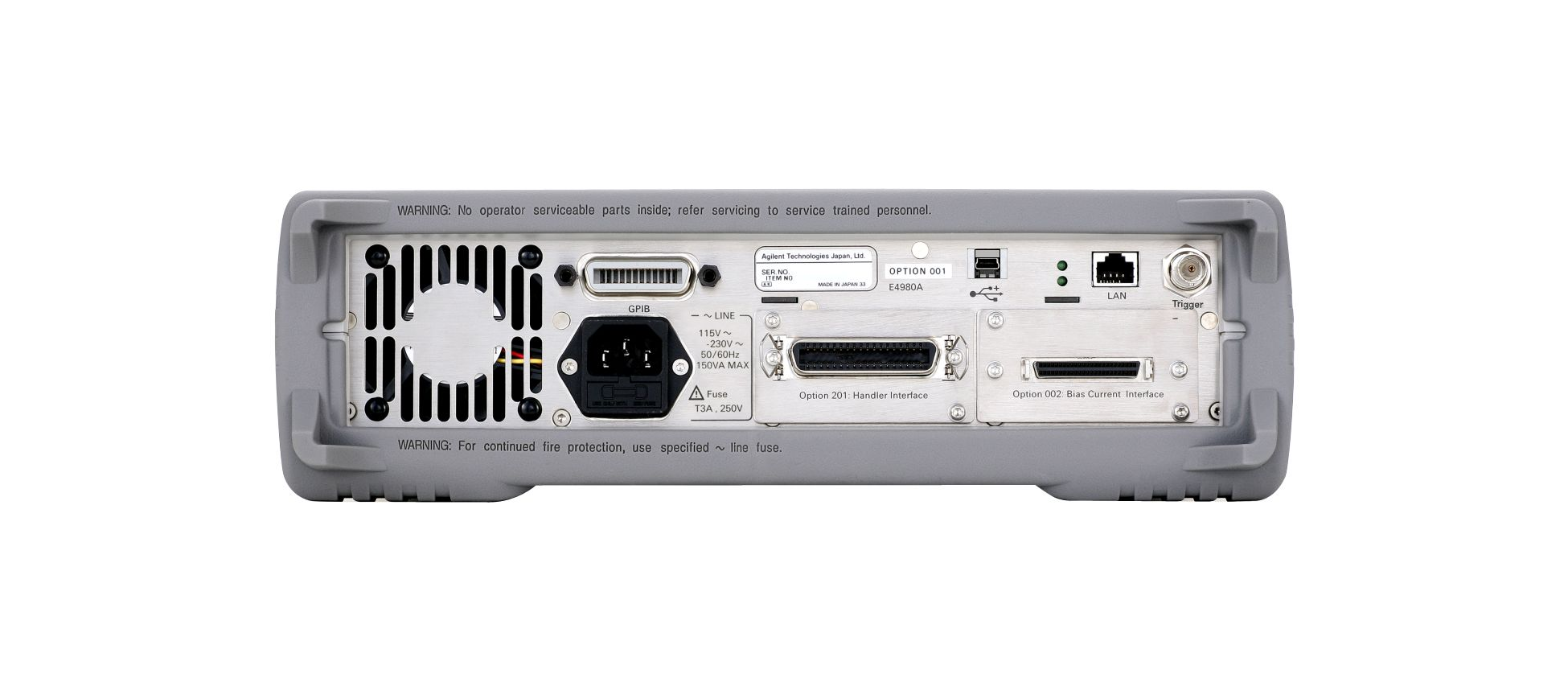

- Интерфейсы LAN, USB и GPIB
Характеристики
Измеряемые параметры | Полное сопротивление (|Z|), полная | проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) тока, сила переменного (Iac) тока. |
Погрешность | 0,05% |
Частота тест сигнала | 20 Гц – 2 МГц |
Диапазон частот | Не фиксированный |
Особенности | Встроенный источник напряжения смещения по постоянному току | до 40 В (опция 001). Интерфейс внешнего источника смещения силы постоянного тока | (опция 002) (до 40 А с 42841A). Измерение сопротивления постоянному току (опция 200). Источник измерительного сигнала до 20 В СКЗ (опция 001). Высокая скорость измерений. Cвипирование по списку из 201 точки. |
Интерфейс | LAN, USB, GPIB |
Уровень тест сигнала | 0 В - 2 В, 0 А - 20 мА |
Документы
Описание
Опции | Описание |
E4980A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
E4980A-1CM | Rack mount kit |
E4980A-200 | DCR measurement |
E4980A-201 | Handler interface |
E4980A-301 | Scanner interface |
E4980A-710 | No Interface |
E4980A-A6J | ANSI Z540-1-1994 Calibration |
E4980A-ABA | U.S. - English localization |
E4980A-ABJ | Japan - Japanese localization |

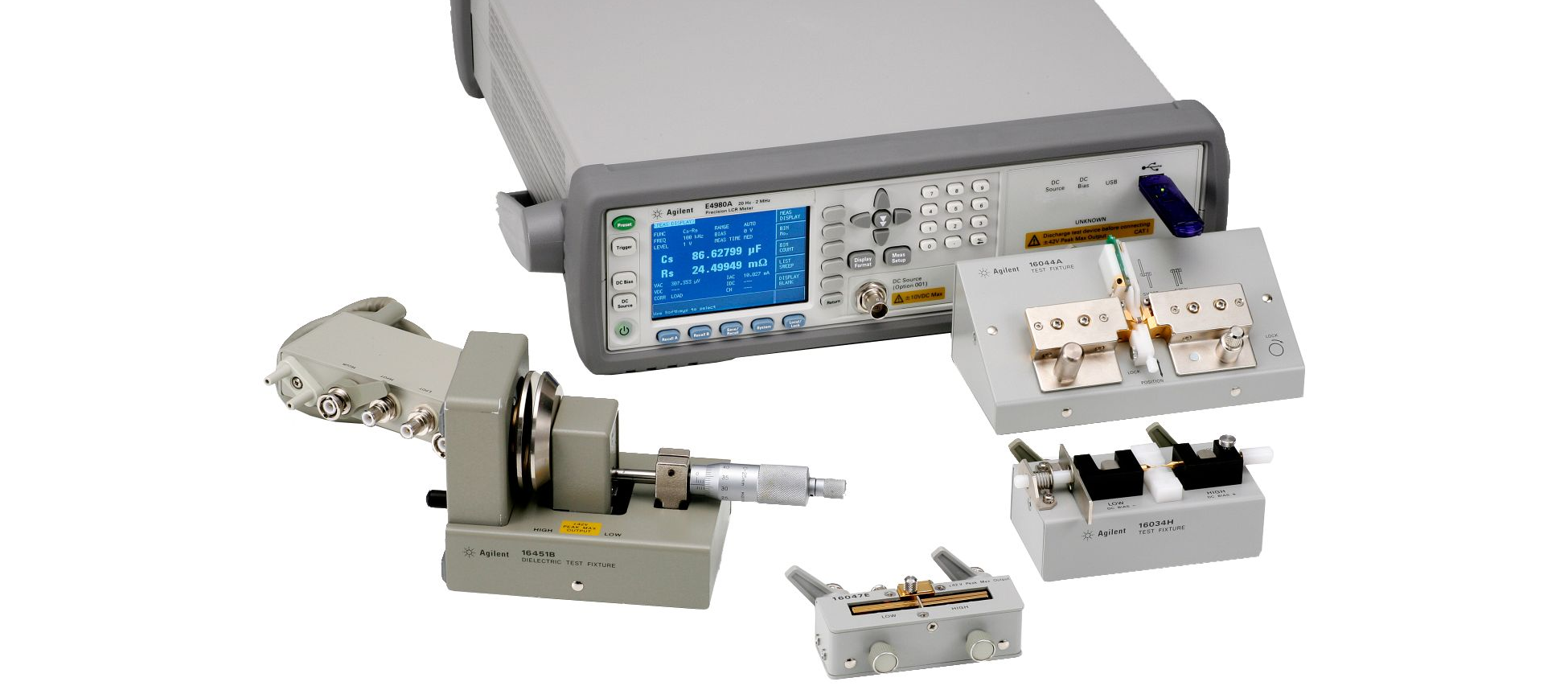

16034E | Test Fixture (SMD Components) |
16034G | SMD Test Fixture |
16034H | SMD Array Type LCR Test Fixture |
16047A | Test Fixture (Axial and Radial) |
16047E | Test Fixture |
16048A | Test Lead, BNC Connector to BNC Connector Board |
16048D | 2m BNC Test Cable |
16048E | Test Leads |
16065A | 200 Vdc External Voltage Bias Fixture |
16089A | Large Kelvin Clip Lead |
16089B | Medium Kelvin Clip Lead |
16089C | Kelvin IC Clip Lead |
16334A | Test Fixture (Tweezers Contacts) |
16380A | Standard Air Capacitor Set (1pF to 1000pF) |
16380C | Capacitance Standard Set - 0.01uF to 10uF |
16451B | Dielectric Test Fixture |
16452A | Liquid Test Fixture |
42030A | Four Terminal Pair Standard Resistor Set |
42090A | Open Termination (4-Terminal Pair) |
42091A | Short Termination (4-Terminal Pair) |
82357B | Интерфейс USB/GPIB |
R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
R-50C-066-1 | Poverka Service - Single Event (for use in Russia only) |
R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
R-51B-001-5Z | Warranty Assurance Plan - Return to Keysight - 5 years |
Модели
Модели | Описание |
E4980A-001 | Прецизионный измеритель LCR, от 20 Гц до 2 МГц |
