E4982A - высокопроизводительный ВЧ-измеритель LCR, который лучше всего подходит для заводских испытаний таких устройств, как катушки индуктивности для монтажа на поверхность и фильтры электромагнитных помех, где требуются испытания импеданса при высоких частотах (от 1 МГц до 3 ГГц). Кроме производства, E4982A может также использоваться в НИОКР в качестве средства обеспечения качества за счет такой мощной функции, как измерения по списку. Предлагая не имеющую себе равных скорость и повторяемость измерений в сочетании с высокой точностью и широкими пределами измерения импеданса, E4982A является новым стандартом для высокоскоростных испытаний компонентов.
Современный интерфейс пользователя и лучшие средства подключения к ПК в компактном корпусе

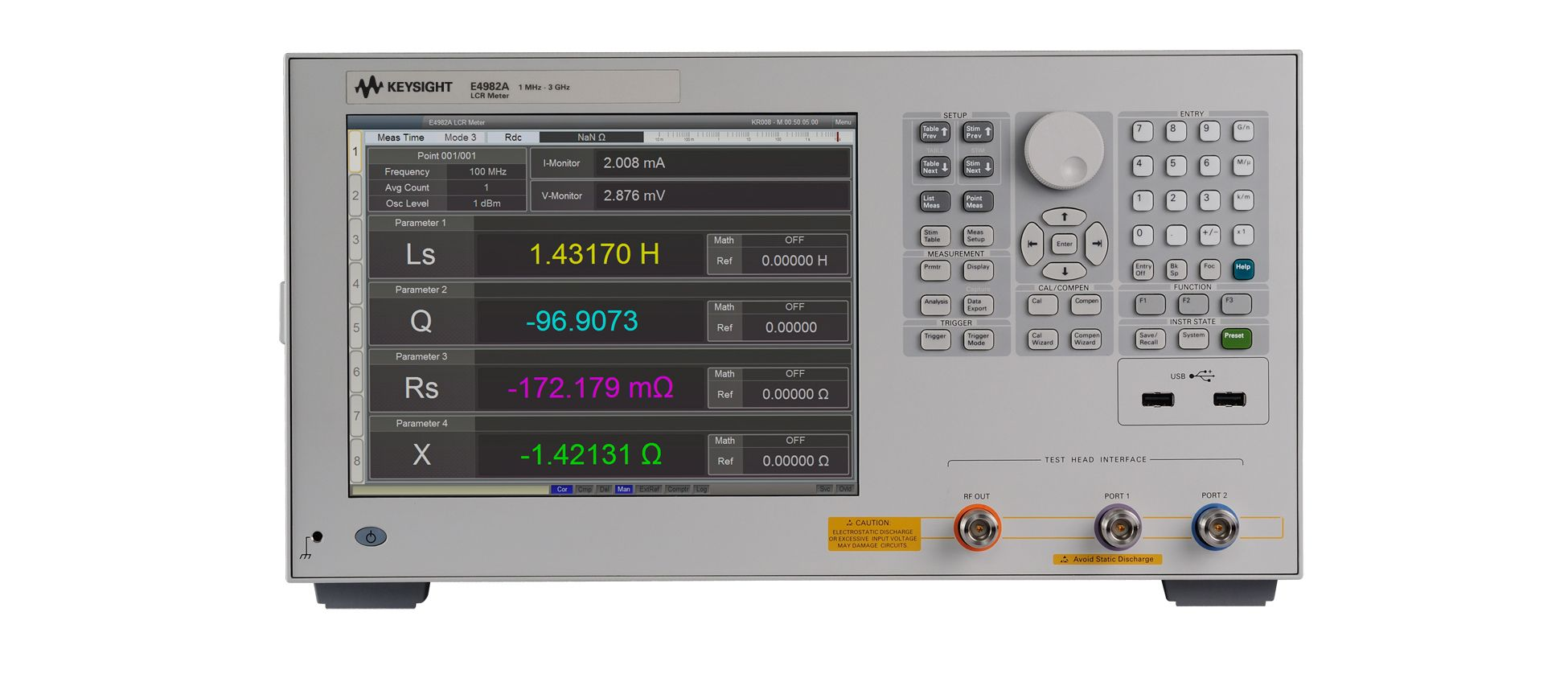

E4982A разработан на платформе нового поколения, которая обеспечивает современный интерфейс пользователя и лучшие средства подключения в компактном корпусе: сенсорный ЖК дисплей с диагональю 10,4 дюйма и клавишами навигации в дополнение к клавиатуре и мыши; интерфейсы GPIB, LAN и USB для управления прибором от ПК; ОС Windows.
Более точные измерения в широком диапазоне значений импеданса
E4982A для измерения импеданса использует метод RF I-V (метод высокочастотного амперметра-вольтметра), при котором измеряются значения напряжения и силы тока в испытуемом устройстве. Такие измерения тока и напряжения могут быть выполнены во всём диапазоне частот (до 3 ГГц). Метод RF I-V позволяет проводить точные измерения в широком диапазоне значений импеданса. Пределы измерения импеданса существенно выше, чем у анализаторов цепей. Для малых значений индуктивности, порядка нескольких нГн, это является существенным преимуществом.
Высокая точность автоматизированных испытаний за счёт калибровки с различными опорными значениями
Очень важным является исключение сложных составляющих ошибок из-за использования устройств подключения и удлинительных кабелей для измерительной головки E4982A. Это особенно верно при проведении измерений, которые используют автоматический манипулятор. Точные измерения, которые коррелируются с результатами, полученными при испытаниях вручную, могут быть достигнуты в измерительной плоскости устройства подключения выполнением калибровки с использованием “рабочих” мер ХХ/КЗ/согласованная нагрузка. Поскольку опорные значения различных калибровочных мер могут быть заданы независимо при каждом значении частоты из списка свипирования, точные многочастотные измерения могут быть выполнены с помощью этой надежной функции калибровки.
Проверка контакта с помощью функции измерения сопротивления постоянному току
Нарушение контакта между ИУ и измерительной плоскостью автоматического манипулятора - это фактор, вызывающий ошибки разбраковочной сортировки при испытаниях на производстве. Проверка контакта с помощью функции измерения сопротивления постоянному току повышает точность и эффективность сортировки.
Сопряжение с автоматическим манипулятором компонентов

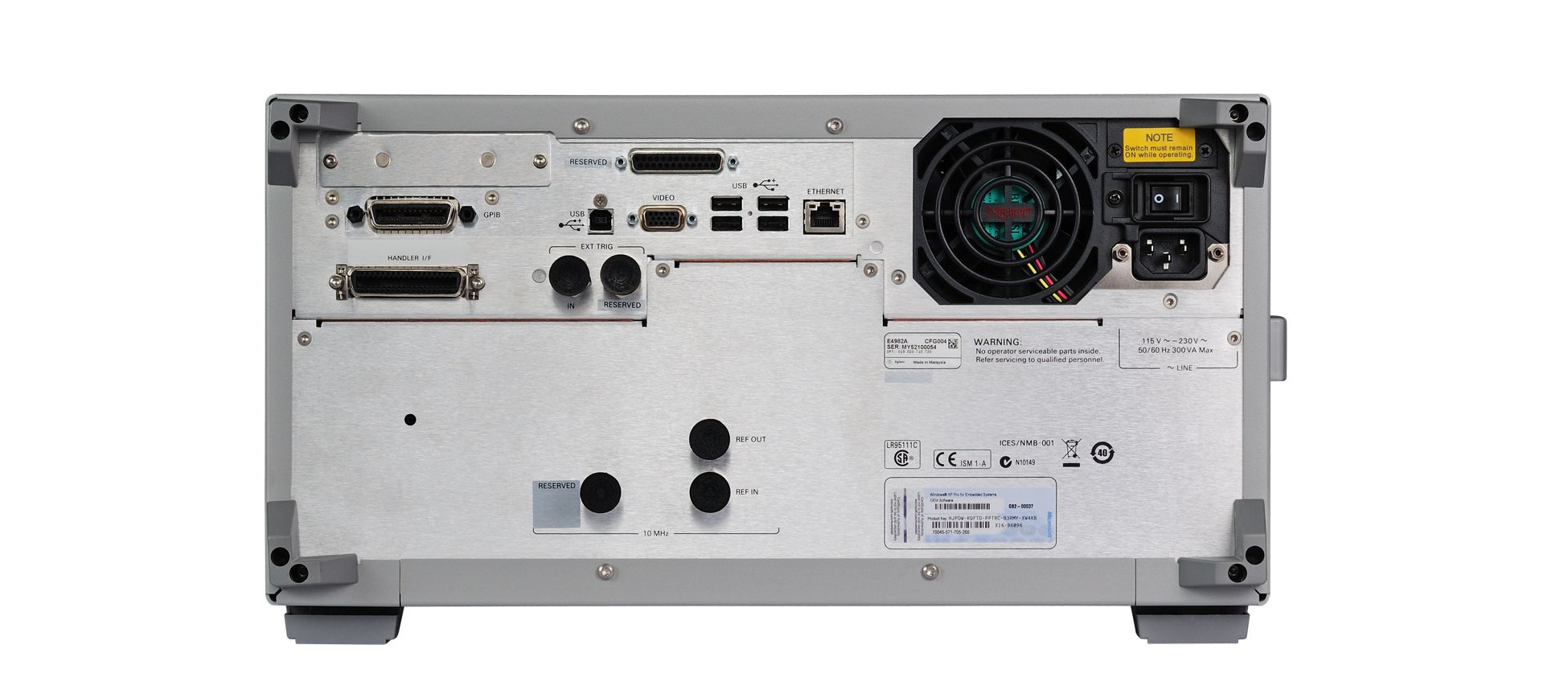

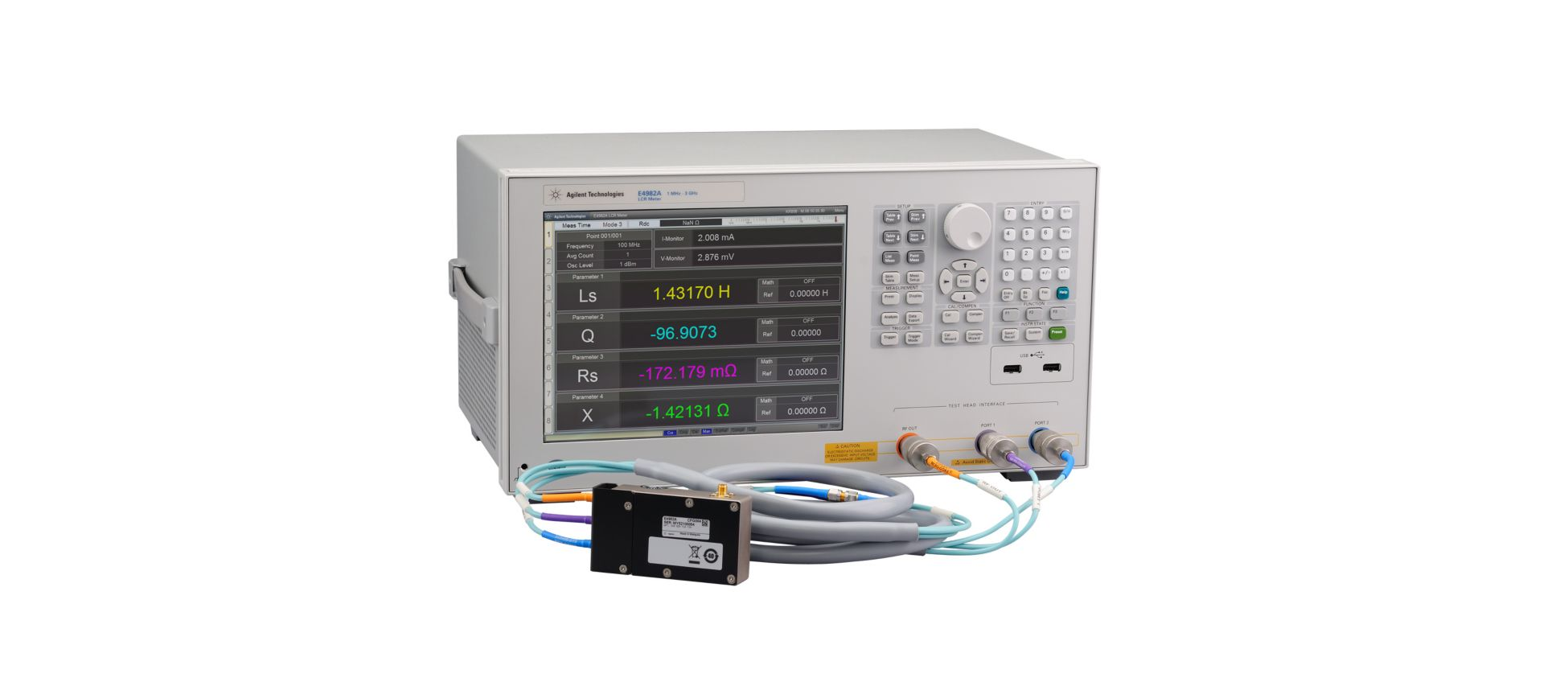

Плоскость измерения можно переместить от передней панели прибора к точке измерения с помощью кабеля длиной 1 м и компактной измерительной головки. Можно увеличить длину кабеля с помощью удлинительного кабеля ещё на 1 м (опция 020). Заметим, что точность измерения определяется на измерительной головке. Кроме того, подключение к внешнему ПК или автоматическому манипулятору компонентов может быть реализовано через интерфейс GPIB/LAN/ USB и оптоизолированный интерфейс манипулятора. Интерфейс LAN обеспечивает пересылку больших массивов данных к удалённому ПК.
Многофункциональный компаратор
Экран настройки компаратора имеет вид таблицы. Каждый ряд представляет номер группы, а каждый столбец - условия сортировки для каждой группы. Когда все условия сортировки, установленные для группы, удовлетворены, результат отбора помещается в группу. Имеется тринадцать групп с четырьмя предельными значениями для каждой группы. Условия сортировки, такие как частота и параметры измерений, могут быть установлены независимо в каждой колонке, позволяя измерителю E4982A удовлетворять различным потребностям сортировки, включая различные параметры при различных частотах измерений.
| Измеряемые параметры | |Z|, |Y|, θ-z (градусы/радианы), θ-y (градусы/радианы), G, B, Ls, Lp, Cs, Cp, Rs, Rp, Х, Q, D, параметры, определяемые пользователем (максимум 4 параметра могут быть отображены одновременно) |
| Диапазон частот измерения | от 1 МГц до 3 ГГц |
| Разрешение по частоте | 100 кГц |
| Измерительный сигнал | Напряжение: от 4,47 до 502 мВ (СКЗ); cила тока: от 0,0894 до 10 мА (СКЗ) |
| Функция контроля уровня | напряжения, силы тока |
| Основная погрешность измерения модуля полного сопротивления | ±0,8% |
| Пределы измерения | от 0,14 мОм до 4,8 кОм (режим 3, частота 1 МГц, погрешность £ ±10%) |
| Время измерения | 0,9 мс (режим 1); 2,1 мс (режим 2); 3,7 мс (режим 3) (тип.) |
| Функция измерения сопротивления постоянному току | доступно для проверки контакта |
| Калибровка | меры ХХ/КЗ/согласованная нагрузка/конденсатор с малыми потерями |
| Коррекция ошибок | ХХ/КЗ, электрическая длина |
| Проверка контакта | используется функция измерения сопротивления постоянному току |
| Многофункциональный компаратор | 13 групп |
| Запоминающие устройства | внутренний НЖМД и порт USB для внешних USB накопителей |
| Интерфейсы | GPIB, USB (хост-порт), USB (USBTMC), видеовыход, LAN (10/100/1000 Base-T), интерфейс манипулятора |
| Дисплей | цветной ЖК дисплей, 10,4 дюйма; XGA (1024 х 768) |
| Диапазон рабочих температур и относительной влажности | от 5 до 40 °C, от 20 до 80% при температуре < 29 °C |
| Требования к электропитанию | от 90 до 132 В переменного тока или от 198 до 264 В переменного тока, от 47 до 63 Гц, 300 ВА (макс.) |
| Габаритные размеры | 235 (В) x 425 (Ш) x 277 (Г) (базовый блок) |
| Масса | 13 кг/0,25 кг (тип.) (базовый блок/измерительная головка) |
| Опции | Описание |
| E4982A-300 | 1 MHz to 3 GHz |
| E4982A-004 | Add Working Standard Set |
| E4982A-019 | Standard Data Storage |
| E4982A-020 | Add Test Fixture Extension Cable Set |
| E4982A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| E4982A-1CM | Rackmount kit |
| E4982A-1CN | Front handle kit |
| E4982A-1CP | Handle/rack mount kit |
| E4982A-700 | 16195B Calibration Kit |
| E4982A-710 | Test Fixture Stand |
| E4982A-720 | 3.5mm to 7mm Coaxial Adapter |
| E4982A-810 | Add keyboard |
| E4982A-820 | Add mouse |
| E4982A-A6J | ANSI Z540-1-1994 Calibration |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-5Z | Warranty Assurance Plan - Return to Keysight - 5 years |
| Модели | Описание |
| E4982A-030 | Измеритель LCR, от 1 МГц до 300 МГц |
| E4982A-050 | Измеритель LCR, от 1 МГц до 500 МГц |
| E4982A-100 | Измеритель LCR, от 1 МГц до 1 ГГц |
