Ручные измерители иммитанса (LCR) серии U1700: U1701B, U1731C, U1732C и U1733C
Новая линейка ручных измерителей емкости и иммитанса (LCR) серии U1700 компании Keysight позволяет быстро и удобно выполнять базовые измерения сопротивления, индуктивности и емкости.
Ручные измерители сопротивления, индуктивности и емкости (RLC) Keysight серии U1730C позволяют использовать повышенные частоты измерений до 100 кГц, обычно доступные только в стационарных измерителях. Проводите измерения быстрее с помощью доступной по одному нажатию функции автоматической идентификации, которая показывает тип компонента и проводит его детальный анализ с использованием функций полного импеданса (Z), эквивалентного последовательного сопротивления (ESR) и измерения сопротивления постоянному току (DCR). Ручные измерители емкости серии U1730C отлично подходят для проведения выездных испытаний, т. к. время их работы от батареи составляет до 16 часов. Приборы серии U1730C удобны в использовании, доступны по цене и позволяют быстро измерять сопротивление, индуктивность и емкость.
Особенности
- Разрешение дисплея до 20 000 отсчетов.
- Базовая погрешность измерения 0,2 %.
- Широкий набор диапазонов измерений RLC с возможностью выбора от 3 до 5 частот измерения (до 100 кГц в модели U1733C).
- Функция автоматической идентификации (Ai) автоматически определяет и отображает тип компонента и измеряемые значения.
- Детальный анализ компонентов с использованием функций измерения сопротивления постоянному току (DCR), эквивалентного последовательного сопротивления (ESR), полного импеданса (Z), тангенса угла потерь (D), добротности (Q) и фазового угла импеданса (θ).
- Время работы от батареи 16 часов; возможность работы от сети переменного тока.
- Регистрация данных с передачей на ПК через интерфейс IR-USB.
| U1701B | U1731C | U1732C | U1733C | |
| Дисплей | ||||
| Двухстрочный дисплей | Да | Да | Да | Да |
| Разрешение (отсчеты) | 11 000 | 20 000 | 20 000 | 20 000 |
| Подсветка | Да | — | Да | Да |
| Измерения | ||||
| Емкость | От 1000 пФ до 199,99 мФ | От 200 пФ до 20 мФ | От 20 пФ до 20 мФ | От 20 пФ до 20 мФ |
| Индуктивность | — | От 200 мкГн до 2000 Гн | От 20 мкГн до 2000 Гн | От 20 мкГн до 2000 Гн |
| Сопротивление | — | От 2 Ом до 200 МОм | От 2 Ом до 200 МОм | От 2 Ом до 200 МОм |
| Коэффициент потерь (DF) | — | Да | Да | Да |
| Коэффициент качества (QF) | — | Да | Да | Да |
| Фазовый сдвиг (θ) | — | Да | Да | Да |
| Установки пределов допуска | 1 %, 5 %, 10 %, 20 % | 1 %, 5 %, 10 %, 20 % | 1 %, 5 %, 10 %, 20 % | 1 %, 5 %, 10 %, 20 % |
| Режим сравнения | 25 наборов верхних и нижних предельных значений | — | — | — |
| Метод испытания/частота | Заряд/разряд постоянного тока | 100 Гц, 120 Гц, 1 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Управление данными | ||||
| Регистрация мин./макс./ средн. значений | Да | Да | Да | Да |
| Удерживание данных | Да | Да | Да | Да |
| Регистрация данных на ПК (требуется кабель ИК-USB U5481B для подключения к ПК) | Да | Да | Да | Да |
| Безопасность и соответствие стандартам | ||||
| Соответствие EN/IEC 61010-1:2001 | Да | Да | Да | Да |
| Общие характеристики | ||||
| Диапазон рабочих температур | От 0 до 50 °C | От –10 до 55 °C, относительная влажность от 0 до 80 % | От –10 до 55 °C, относительная влажность от 0 до 80 % | От –10 до 55 °C, относительная влажность от 0 до 80 % |
| Батарея (в комплекте) | Щелочная, 9 В Адаптер сети питания переменного тока и сетевой шнур поставляются по дополнительному заказу | Да | Да | Да |
| Время работы от батарей | 80 ч | 16 ч | 16 ч | 16 ч |
| Интерфейс | ИК-USB | ИК-USB | ИК-USB | ИК-USB |
| Гарантия | 3 года | 3 года | 3 года | 3 года |
| Габаритные размеры (В × Ш × Г) | 184 × 87 × 41 мм | 184 × 87 × 41 мм | 184 × 87 × 41 мм | 184 × 87 × 41 мм |
| Аксессуары | Описание |
| U5481B | Кабель ИК-USB |
| U1176A | Фонарик для пробника |
| U1781A | Измерительные щупы c зажимами типа «крокодил» |
| U1782B | Пинцет для компонентов с монтажом на поверхность |
| U1174A | Мягкий футляр для переноски |
| U1780A | Адаптер и шнур для подключения к сети переменного тока |
| Модели | Описание |

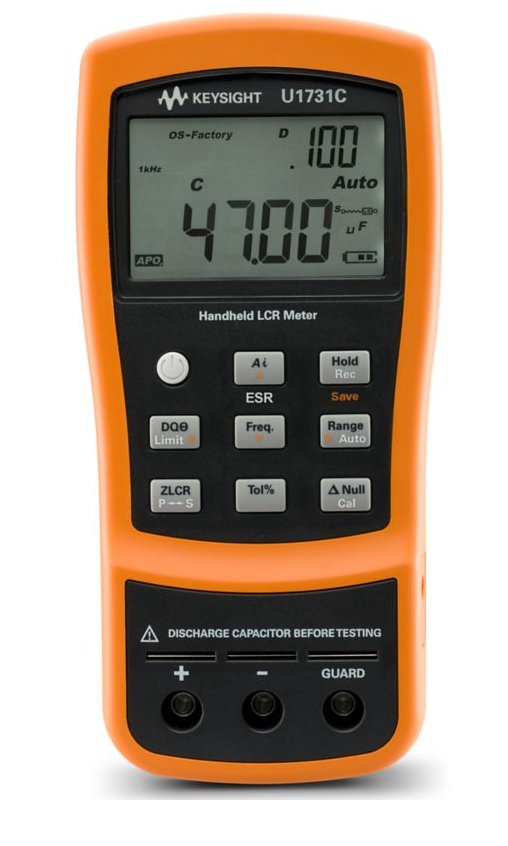

| U1731C | Ручной измеритель иммитанса (LCR), измерительные частоты 100 Гц, 120 Гц, 1 кГц |
| U1732C | Ручной измеритель иммитанса (LCR), измерительные частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц |

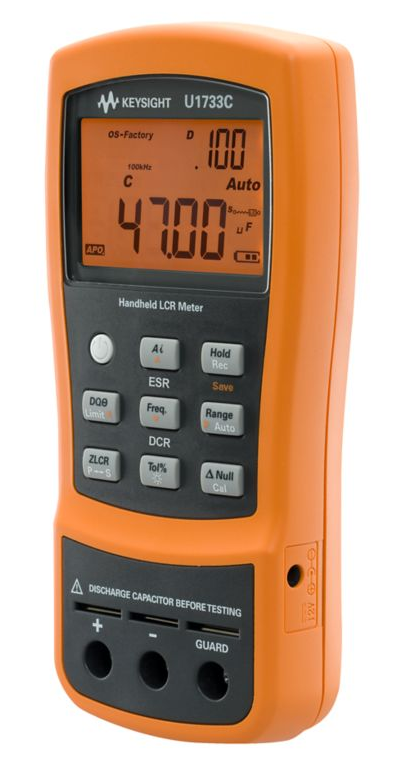

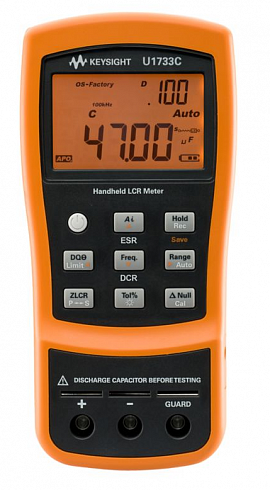

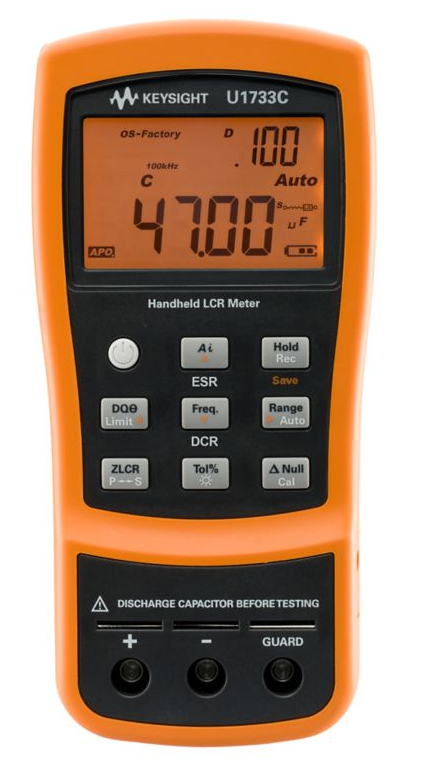

| U1733C | Ручной измеритель иммитанса (LCR), измерительные частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| U1701B | Ручной измеритель емкости |
