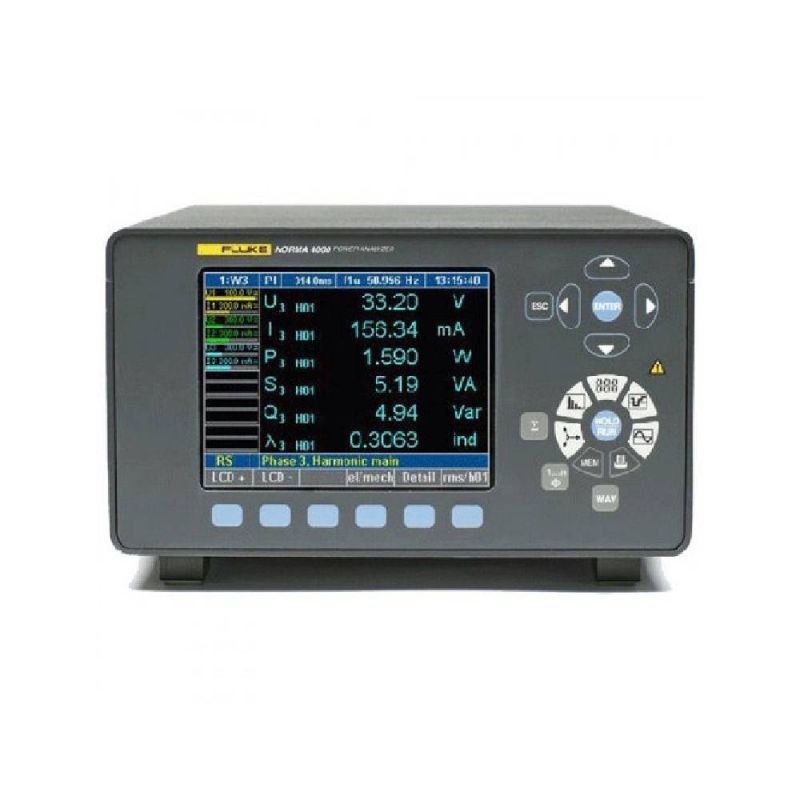

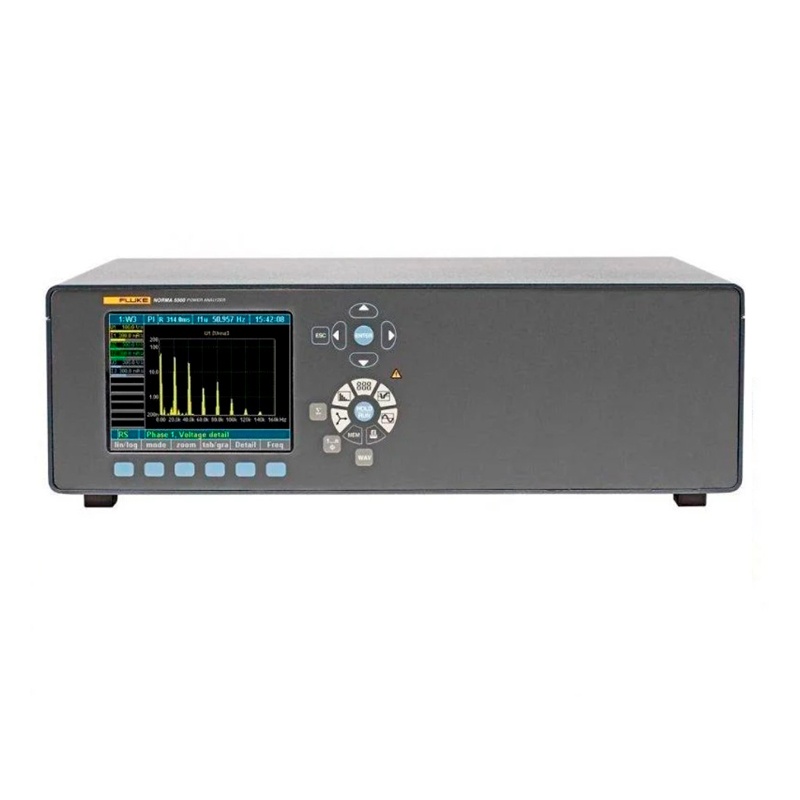

Fluke Norma 5000

Серия Fluke NORMA 5000 представляет собой высокоточные анализаторы мощности, предназначенные для измерения электрических параметров в одно-, двух- или трёхфазных цепях, а также в системах с 4 и 6 фазами. Приборы обеспечивают высочайшую точность измерений благодаря использованию прецизионных измерительных модулей, которые могут быть скомбинированы в различных конфигурациях. Анализаторы NORMA 5000 широко применяются в лабораторных и производственных условиях для калибровки, проверки и сертификации преобразователей, инверторов, трансформаторов и другого оборудования.

Общие характеристики

• Количество фаз: 3, 4 или 6 (в зависимости от конфигурации)
• Вес: прибл. 7 кг
• Размер: 150 мм × 447 мм × 315 мм
• Встроенный принтер: да (опционально)
• Дисплей: цветной, 144 мм – 320 × 240 пикселей. Яркость и контрастность настраиваются.
• Диапазон частот: от нуля до 3 МГц или до 10 МГц (в зависимости от входного модуля)
• Основная погрешность: 0,2 %, 0,1 % или 0,03 % (в зависимости от модуля)
• Частота дискретизации: 0,33 МГц или 1 МГц (в зависимости от модуля)
• Диапазон входного напряжения: от 0,3 В до 1000 В
• Диапазон входного тока (напрямую): от 0,03 мА до 20 А (в зависимости от модуля)
• Память для хранения конфигураций: 4 МБ
• Память для настроек: 0,5 МБ
• Быстрое преобразование Фурье (FFT): до 40-й гармоники
• RS232/USB-интерфейс: стандартно
• Интерфейс PI1 (8 аналоговых/импульсных входов, 4 выхода): опционально
• IEEE 488.2/GPIB, Ethernet (1/10/100 Мбит/с): опционально
• Программа Fluke NormaView для ПК: стандартно (загрузка, анализ, отчёты)

Основные функции

• Быстрое преобразование Фурье (FFT): расчёт гармоник с графическим отображением (до 3 гистограмм). Измеряемые величины: U, I, P в каждой фазе. Порядок гармоник: от 1-й до 40-й, максимум до половины частоты дискретизации.
• Цифровой осциллограф (DSO): одновременное отображение до трёх измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
• Функция интегрирования (энергия): отображение до шести числовых значений (по выбору). Задание условий запуска/остановки и учёт направления.
• Векторная диаграмма: отображение векторов основной частоты до 6 сигналов. Проверка правильности подключения и сдвига фаз.
• Регистратор данных: просмотр усреднённых во времени данных для определения трендов.
• Оперативная память для данных: хранение мгновенных и усреднённых значений; задание условий запуска/остановки. Около 4 МБ.
• Конфигурация: настройка измерений и отображения данных в требуемом формате.

Условия окружающей среды

• Диапазон рабочих температур: от 5 °C до 35 °C
• Диапазон температур хранения: от –20 °C до 50 °C
• Материал корпуса: цельный металлический корпус с высокой ЭМС-совместимостью.
• Климатический класс: KYG по DIN 40040, макс. 85 % относительной влажности без конденсации.
• Блок питания: от 85 В до 264 В перем. тока, 50–60 Гц; от 100 В до 260 В пост. тока, 40 ВА. Европейская вилка, выключатель.
• Измерительные входы: безопасные розетки 4 мм (2 на вход), разъём BNC для внешнего шунта.
• Управление: мембранная клавиатура, курсор, функциональные клавиши и прямого доступа.
• Разъёмы (задняя панель): зависят от конфигурации (для 3-фазного анализатора).

Измеряемые величины

• Напряжение: U_эфф (действ.), U_вс (выпр. средн.), U_ср (средн.), U_p–, U_p+, U_pp (пик.), U_cf (коэф. амплитуды), U_ff (коэф. формы), U_fc (доля основной гармоники), U_thd (коэф. искажения DIN/IEC).
• Ток: I_эфф, I_вс, I_ср, I_p–, I_p+, I_pp, I_cf, I_ff, I_fc, I_thd.
• Мощность: P – активная [Вт], Q – реактивная [Вар], S – кажущаяся [ВА], φ, cos φ.
• Интегрирование: для P, Q, S, U_m, I_m.
• Разрядность: 4 или 5 разрядов в зависимости от величины.
• Примечание: в трёхфазных системах дополнительно вычисляется полная мощность и усреднение V и I по трём фазам. Для всех значений вычисляется основная гармоника H01.

Частота и синхронизация

• Диапазон частот: от постоянного тока и 0,2 Гц до частоты дискретизации
• Точность: ±0,01 % от измеряемой величины (показания)
• Выбор каналов: все U/I или внешний вход
• Фильтры низких частот: три с разными частотами отсечки (опционально)
• Отображение частоты: постоянно в верхней части экрана
• Разъём синхронизации BNC: вход или выход (TTL 5 В, частота зависит от измеряемого сигнала)
• Макс. уровень входного сигнала: 50 В

Память для конфигураций

• До 15 пользовательских конфигураций с возможностью повторной загрузки. Несохранённые изменения теряются при выключении.

Интерфейсы

• RS232: для загрузки прошивки и обмена данными с ПК (возможно подключение принтера через преобразователь).
• IEEE 488.2 / GPIB: опционально, 1 Мбит/с
• Ethernet: опционально, 10 или 100 Мбит/с

Стандарты и безопасность

• Электрическая безопасность: EN 61010-1 (2-я ред.), 1000 В CAT II (600 В CAT III), степень загрязнения 2, класс I. EN 61558, EN 61010-2-031/032.
• Макс. значения на входе: напряжение: 1000 В действ., 2 кВ пик. Ток: 10 А действ., 20 А пик.
• Испытательные напряжения: сеть–корпус: 1,5 кВ перем.; сеть–изм. вход: 5,4 кВ перем.; изм. вход–корпус: 3,3 кВ перем.; изм. вход–вход: 5,4 кВ.
• Электромагнитная совместимость: излучение – IEC 61326-1, EN 50081-1, EN 55011 класс B. Помехоустойчивость – IEC 61326-1 / доп. A (промышленность), EN 50082-1.

Модификации

Fluke NORMA 5000 (3 фазы)

• Конфигурация с тремя измерительными модулями для работы в трёхфазных цепях.
• Идеальна для сертификации трёхфазных инверторов, двигателей и распределительных сетей.
• Все три модуля должны быть одного типа.
• Обеспечивает вычисление полной трёхфазной мощности, коэффициента мощности и гармонического анализа по каждой фазе.

Fluke NORMA 5000 (4 фазы)

• Конфигурация с четырьмя измерительными модулями для работы в четырёхфазных системах.
• Применяется в специализированных установках, где требуется измерение дополнительного канала (например, нейтраль или резервный вход).
• Все модули одного типа.
• Сохраняет все функции, включая векторные диаграммы и гармонический анализ.

Fluke NORMA 5000 (6 фаз)

• Максимальная конфигурация с шестью измерительными модулями.
• Предназначена для сложных многоканальных систем, например, для тестирования шестифазных преобразователей или параллельных цепей.
• Все шесть модулей должны быть одного типа.
• Позволяет одновременно измерять параметры всех фаз с высочайшей точностью.

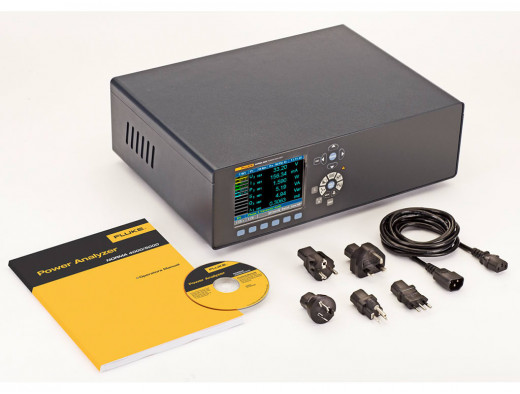

Примечание по фазовым модулям: анализатор NORMA 5000 комплектуется сменными модулями, которые определяют точность и частотные характеристики прибора. Доступны четыре типа модулей: PP42 (погрешность 0,2 %, полоса 3 МГц, ток 20 А), PP50 (0,1 %, 10 МГц, 10 А), PP54 (0,1 %, 3 МГц, 10 А) и PP64 (0,03 %, 3 МГц, 10 А). Все модули в одном приборе должны быть одного типа. Модуль заказывается отдельно или в составе комплекта. Опционально доступен встроенный принтер и интерфейсы GPIB/Ethernet. Точный состав поставки уточняйте в спецификации.
