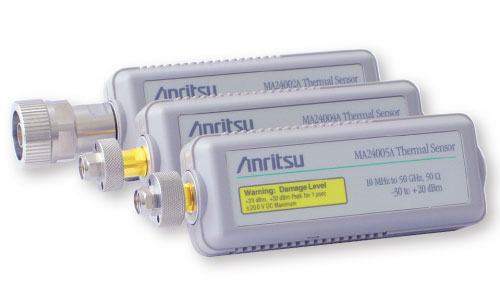

Термодатчики мощности Anritsu серии MA2400xA с диапазоном частот от 10 МГц до 50 ГГц
Подробнее
Описание
Термодатчики Anritsu серии MA2400xA предназначены для использования с измерителями мощности серий ML2430, ML2480 и ML2490. Эти датчики обеспечивают превосходную точность измерения мощности при динамическом диапазоне более 50 дБ.
В термодатчиках используются элементы, в которых комбинированный эффект теплового градиента и миграции заряда между разнородными металлами дает истинное показание средней мощности любой падающей волны. Термодатчики Anritsu имеют лучший в своем классе КСВ и встроенную ЭСППЗУ с калибровочным коэффициентом и данными коррекции линейности. Это обеспечивает гарантированную точность при измерении любого сигнала.
Характеристики
| Модель | MA24002A | MA24004A | MA24005A |
|---|---|---|---|
| Частотный диапазон | от 10 МГц до 18 ГГц | от 10 МГц до 40 ГГц | от 10 МГц до 50 ГГц |
| Динамический диапазон | от -30 дБмВт до +20 дБмВт | ||
| SWR | <1,90, от 10 до 50 МГц | ||
| <1,17, от 50 до 150 МГц | |||
| <1,10, от 0,15 до 2 ГГц | |||
| <1,15, от 2 до 12,4 ГГц | |||
| <1,20, от 12,4 до 18 ГГц | |||
| <1,25, от 18 до 32 ГГц | |||
| <1,30, от 32 до 40 ГГц | |||
| <1,40, от 40 до 50 ГГц | |||
| Время нарастания1 (мс) | <15 | ||
| Линейность датчика2 | 1,8%, <18 ГГц | ||
| 2%, <40 ГГц | |||
| 2,5%, <50 ГГц | |||
| РЧ-разъем3 | N(m) | K(m) | V(m) |
Описание
| Опции | Описание |
| MA24002A | 10 МГц - 18 ГГц |
| MA24004A | 10 МГц - 40 ГГц |
| MA24005A | 10 МГц - 50 ГГц |
