Описание

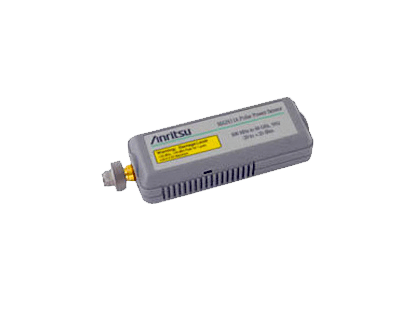

Импульсные датчики мощности Anritsu MA2411B разработаны для применения совместно с измерителями мощности ML2480 и ML2490. Данные датчики используются для профилирования импульса, обеспечивают измерение пика, коэффициента мощности, средней мощности, времени нарастания, времени спада, максимальной мощности, минимальной мощности, а также позволяют получить статистические данные о широкополосных сигналах.
Особенности
- Идеальный прибор для измерения импульсных радаров и коммуникационных сигналов;
- Ширина видеополосы 50 МГц;
- Верхняя частота диапазона измерений – 40 ГГц;
- Наилучшее время нарастания – 8 нс.
Характеристики
Частотный диапазон | 300 МГц – 40 ГГц |
---|---|
Динамический диапазон (дБм) | - 20 – + 20 дБм |
КСВ | < 1.15; 0.3-2.5 ГГц |
< 1.35; 2.5-26 ГГц | |
< 1.50; 26-40 ГГц | |
Время нарастания1 (нс) | < 8 |
Линейность датчика | < 4.5% 0.3 to 18 ГГц |
< 7% 18 to 40 ГГц | |
РЧ коннектор2 | K(m) |
Описание
Модели
Модели | Описание |
MA2411B | Pulse Sensor (300 MHz to 40 GHz, –20 dBm to 20 dBm) |
