Серия датчиков мощности MA243xxA предназначена для быстрого и точного измерения средней мощности от 10 МГц до 50 ГГц в динамическом диапазоне свыше 90 дБ. Работа датчиков подразумевает высокопроизводительную цифровую обработку сигнала, обеспечивающую лучшую в своем классе скорость измерения, включая >2 100 непрерывных считываний мощности в секунду (незатухающий сигнал) и >5 600 считываний в секунду с сохранением в буфер.
Уникальная конструкция с низким уровнем шума не требует обнуления датчика перед проведением измерений в большинстве областей применения.
Датчики имеют внутреннюю и внешнюю возможности запуска, которые обеспечивают измерение временных параметров, а также позволяют использовать режим списка для ускорения автоматизированных процессов.
Управление датчиком может осуществляться с ПК с помощью дистанционных команд программирования или с помощью бесплатного программного приложения PowerXpert™. Эти датчики также совместимы с большинством радиочастотных и микроволновых портативных измерительных приборов Anritsu. Может потребоваться вариант с программным обеспечением для высокоточного измерения мощности (например, вариант 19).
Отличная защита от повреждений в сочетании с защитным силиконовым кожухом обеспечивают повышенную износоустойчивость датчика и позволяют пользователям защищать свои инвестиции.
Особенности
- Частотный диапазон:
- MA24330 - 10 МГц — 33 ГГц
- MA24340A - 10 МГц — 40 ГГц
- MA24350A - 10 МГц — 50 ГГц
- Диапазон измерения мощности: +20 дБмВт — -70 дБмВт
- Незатухающие сигналы измерения средней мощности
- Высокая скорость измерения: >2 1001> непрерывных считываний в секунду, 5 600 считываний в секунду с сохранением в буфер1
- Может принимать сигналы с высоким уровнем мощности без повреждения: +26 дБмВт (незатухающий сигнал), +32 дБмВт 10 µс
- Обнуление не требуется*
- Соответствует принципам единства измерений Национального института стандартов и технологий США (NIST)
- Совместим с переносными измерительными приборами Anritsu
- Защитный силиконовый кожух обеспечивает дополнительную износоустойчивость в полевых условиях
- Калибровочные и сервисные центры по всему миру
* для сигналов > -45 дБмВт
¹ Скорость может различаться в зависимости от скорости центрального процессора, управляющего датчиком
| Модель | MA24330A | MA24340A | MA24350A | |
|---|---|---|---|---|
| Частотный диапазон | 10 МГц — 33 ГГц | 10 МГц — 49 ГГц | 10 МГц — 50 ГГц | |
| Динамический диапазон | –70 дБмВт — +20 дБмВт | |||
| КСВ (x:1) |
<1,90, < 50 МГц <1,17, 50 МГц — 150 МГц <1,08, 150 МГц — 2 ГГц <1,16, 2 ГГц — 6 ГГц <1,21, 6 ГГц — 18 ГГц <1,29, 18 ГГц — 33 ГГц <1,44, 33 ГГц — 40 ГГц <1,5, 40 ГГц — 50 ГГц |
|||
| Неопределенность измерений1 (дБ) | +20 дБмВт — +15 дБмВт | +15 дБмВт — -70 дБмВт | ||
| 0,18 | 0,15 | 10 МГц — 18 ГГц | ||
| 0,21 | 0,17 | 18 МГц — 33 ГГц (для MA24330A) | ||
| 0,21 | 0,17 | 18 МГц — 40 ГГц (для MA24340A) | ||
| 0,21 | 0,18 | 18 МГц — 50 ГГц (для MA24350A) | ||
| РЧ-разъем | Разъем K(штырьковый) | Разъем V(штырьковый) | Разъем V(штырьковый) | |
| Модели | Описание |

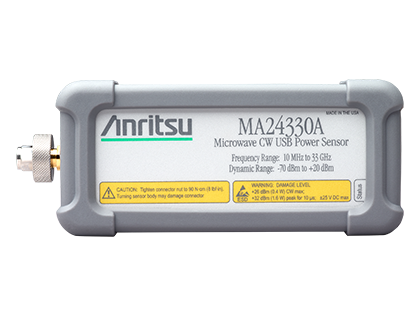

| MA24330A | Микроволновый датчик мощности непрерывного действия, диапазон частот 10 МГц - 33 ГГц |
| MA24340A | Микроволновый датчик мощности непрерывного действия, диапазон частот 10 МГц - 40 ГГц |
| MA24350A | Микроволновый датчик мощности непрерывного действия, диапазон частот 10 МГц - 50 ГГц |
