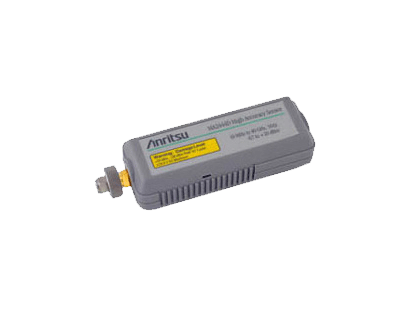

Стандартные диодные датчики Anritsu MA244xD разработаны для применения с измерителями мощности серий ML2430, ML2480 и ML2490. Датчики позволяют проводить измерения в широком динамическом диапазоне, с высокой точностью для непрерывных сигналов, а также измерения с множественным доступом и временным разделением (TDMA). Встроенный в датчики аттенюатор на 3 дБ снижает КСВН MA244xD и делает его лучшим выбором для проведения измерений, где необходима высокая точность в широком динамическом диапазоне, например, при измерениях усилителей. Данные датчики имеют динамический диапазон в 87 дБ в сравнении с 90 дБ у стандартных диодных датчиков MA247xD. Во всех остальных отношениях производительность данных датчиков не уступает стандартным диодным.
Особенности
- Широкий динамический диапазон (- 67 дБм - + 20 дБм);
- Точные измерения средней мощности непрерывных сигналов;
- Широкий частотный диапазон от 10 МГц до 50 ГГц (в зависимости от датчика);
- Калибровочные коэффициенты хранятся в энергонезависимой памяти (EEPROM).
| Модель | MA2442D | MA2444D | MA2445D |
|---|---|---|---|
| Частотный диапазон | 10 МГц - 18 ГГц | 10 МГц - 40 ГГц | 10 МГц - 50 ГГц |
| Динамический диапазон | от -67 дБмВт до +20 дБмВт | ||
| SWR | <1,17, от 10 до 150 МГц4 | ||
| <1,90, от 10 до 50 МГц | |||
| <1,17, от 50 до 150 МГц | |||
| <1,08, от 0,15 до 2 ГГц | |||
| <1,16, от 2 до 12,4 ГГц | |||
| <1,21, от 12,4 до 18 ГГц | |||
| <1,29, от 18 до 32 ГГц | |||
| <1,44, от 32 до 40 ГГц | |||
| <1,50, от 40 до 50 ГГц | |||
| Время нарастания1 (мс) | <0,004 | ||
| Линейность датчика3 | 1,8%, <18 ГГц | ||
| 2,5%, <40 ГГц | |||
| 3,5%, <50 ГГц | |||
| РЧ-разъем2 | N(m) | K(m) | V(m) |
| Опции | Описание |
| MA2442D | 10 МГц - 18 ГГц |
| MA2444D | 10 МГц - 40 ГГц |
| MA2445D | 10 МГц - 50 ГГц |
