Описание

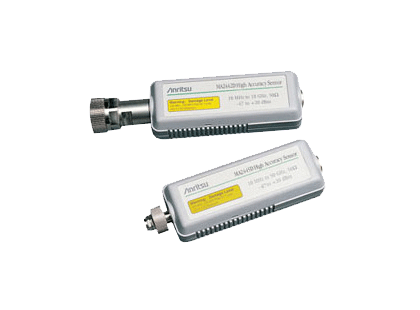

Стандартные диодные датчики Anritsu MA247xD разработаны для применения с измерителями мощности серий ML2430, ML2480 и ML2490. Они обеспечивают большой динамический диапазон, высокую точность измерений непрерывных сигналов, а также сигналов с временным разделением (TDMA). Данные датчики имеют динамический диапазон 90 дБ и линейность лучше 1,8 %, что делает их оптимальным выбором для точных измерений. Время нарастания в 4 мкс является достаточным для измерений в системах GSM и подобных системах с временным разделением, которые используют GMSK модуляцию.
Особенности
- Широкий динамический диапазон (- 70 дБм - + 20 дБм);
- Точные измерения средней мощности непрерывных сигналов;
- Широкий частотный диапазон от 10 МГц до 50 ГГц (в зависимости от датчика);
- Калибровочные коэффициенты хранятся в энергонезависимой памяти (EEPROM).
Характеристики
Модель | MA2472D | MA2473D | MA2474D | MA2475D |
---|---|---|---|---|
Частотный диапазон | 10 МГц - 18 ГГц | 10 МГц - 32 ГГц | 10 МГц - 40 ГГц | 10 МГц - 50 ГГц |
Динамический диапазон | от -70 дБмВт до +20 дБмВт | |||
SWR | <1,17, от 10 до 150 МГц3 | |||
<1,90, от 10 до 50 МГц | ||||
<1,17, от 50 до 150 МГц | ||||
<1,12, от 0,15 до 2 ГГц | ||||
<1,22, от 2 до 12,4 ГГц | ||||
<1,25, от 12,4 до 18 ГГц | ||||
<1,35, от 18 до 32 ГГц | ||||
<1,50, от 32 до 40 ГГц | ||||
<1,63, от 40 до 50 ГГц | ||||
Время нарастания1 (мс) | <0,004 | |||
Линейность датчика4 | 1,8%, <18 ГГц | |||
2,5%, <40 ГГц | ||||
3,5%, <50 ГГц | ||||
РЧ-разъем2 | N(m) | K(m) | K(m) | V(m) |
Описание
Опции | Описание |
MA2472D | 10 МГц - 18 ГГц |
MA2473D | 10 МГц - 32 ГГц |
MA2474D | 10 МГц - 40 ГГц |
MA2475D | 10 МГц - 50 ГГц |
