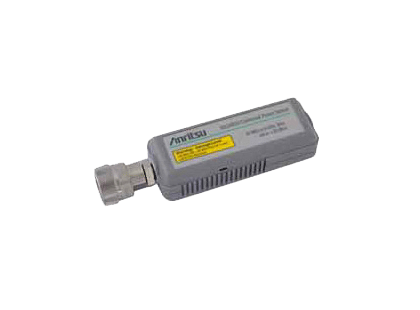

Датчики истинного среднеквадратического значения серии MA248xD имеют динамический диапазон 80 дБ. Данные датчики мощности могут быть использованы для измерения среднего значения мощности непрерывных сигналов, многотоновых и модулированных РЧ сигналов, таких как 3G, 4G и OFDM. Датчик состоит из трех пар диодов, каждый настроен на работу в его прямоугольной области динамического диапазона. Таким образом, он измеряет истинное среднеквадратичное значение мощности независимо от типа или ширины полосы модуляции входного сигнала. Опция 1 обеспечивает возможность измерения сигналов с временным разделением (TDMA), калибровка одной из диодных пар для обеспечения линейности в широком динамическом диапазоне, делает его по-настоящему универсальным датчиком.
Особенности
- Детектор истинного среднеквадратического значения обеспечивает измерение среднего значения мощности сигнала любого типа;
- Динамический диапазон 80 дБ;
- Опция 1 обеспечивает быстрые и точные измерения (линейность 1,8 %) средней мощности непрерывных сигналов;
- Широкий частотный диапазон от 10 МГц до 18 ГГц (в зависимости от датчика);
- Калибровочные коэффициенты хранятся в энергонезависимой памяти (EEPROM).
Модель | MA2481D | MA2482D | MA2480/01 |
---|---|---|---|
Частотный диапазон | 10 МГц – 6 ГГц | 10 МГц – 18 ГГц | Добавляет быстрый CW режим для универсальных датчиков мощности для проведения быстрых измерений непрерывных сигналов, TDMA и импульсных сигналов. |
Динамический диапазон дБм | от - 60 до +20 | ||
КСВ | < 1.17; 10-150 МГц | ||
< 1.12; 0.15-2 ГГц | |||
< 1.22; 2-12.4 ГГц | |||
< 1.25; 12.4-18 ГГц | |||
Время нарастания1 (мс) | < 0.004 (только с опцией 1) | ||
Линейность датчика |
10 МГц до 6 ГГц 3% от - 60 до + 20 дБм |
||
6 to 18 ГГц 3% от - 60 до + 20 дБм 3.5% от 0 до + 20 дБм (1.8% CW только с опцией 1) |
|||
РЧ коннектор2 | N(m) |
Опции | Описание |
MA2480/01 | Fast CW mode |
Модели | Описание |
MA2481D | 10 МГц – 6 ГГц |
MA2482D | 10 МГц – 18 ГГц |
