Описание

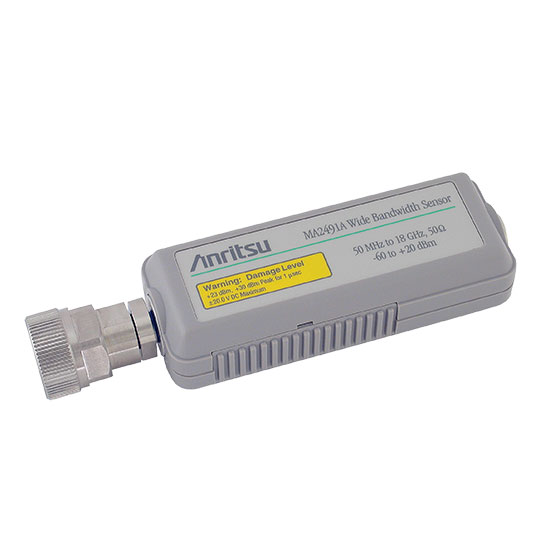

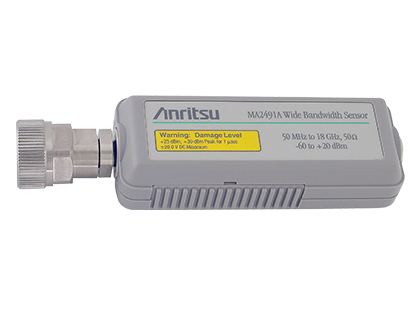

Широкополосные датчики мощности Anritsu серии MA249xA разработаны для использования с измерителями мощности ML2480 и ML2490. Данные датчики обеспечивают измерение пиковой мощности, коэффициента мощности, средней мощности, времени нарастания, времени спада, максимальной мощности, минимальной мощности, а также позволяют проводить оценку статистических данных широкополосных сигналов.
Особенности
- Отлично подходят для сигналов радаров и коммуникационных сигналов, таких как WiMax;
- Измерение мощности непрерывных сигналов и средней мощности начиная с уровня – 60 дБм;
- Видеополоса – 20 МГц;
- Частота дискретизации 64 МВыб/с с измерителями мощности ML2480 и ML2490.
Характеристики
Модель | MA2490A | MA2491A |
---|---|---|
Частотный диапазон | 50 МГц – 8 ГГц | 50 МГц – 18 ГГц |
Динамический диапазон (дБм) | - 60 до + 20, для непрерывных сигналов | |
КСВ | <1.17; 50-150 МГц | |
<1.12; 0.15-2.5 ГГц | ||
<1.22; 2.5-12.4 ГГц | ||
<1.25; 12.4-18 ГГц | ||
Время нарастания1
|
< 18 нс | |
Линейность датчика | <7% 50 to 300 МГц | <7% 50 to 300 МГц |
<3.5% 0.3 to 8 ГГц | <3.5% 0.3 to 18 ГГц | |
РЧ коннектор2 | N(m) |
Описание
Опции | Описание |
MA2490A | 50 МГц – 8 ГГц |
MA2491A | 50 МГц – 18 ГГц |
Модели
