Обрабатывает импульсные ВЧ сигналы РЛС, сигналы TDMA и GSM, псевдослучайные или шумоподобные сигналы, используемые в CDMA и WLAN, модулированные сигналы с временным разделением каналов, такие как GSM-EDGE и TD-SCDMA.
Анализатор 4500В обладает разрешением по времени 100 пс, видеополосой до 65 МГц (в зависимости от датчика) и гибкими возможностями запуска. Динамический диапазон более 70 дБ (в зависимости от датчика) позволяет измерять пиковую мощность в большинстве приложений без необходимости переключения поддиапазонов. Кроме того, прибор дает возможность непрерывно проводить статистический анализ мощности сигналов при скорости захвата до 25 Мвыб/с (опция), отображать в текстовом виде результаты 15 автоматических измерений для каждого канала, а также просматривать огибающую сигнала и использовать послесвечение экрана для ускоренного углубленного анализа сигналов. Анализатор имеет удобные входные и выходные интерфейсы, а USB USBпорты позволяют сохранять на внешние носители такие данные, как настройки прибора, осциллограммы сигналов и файлы растровой графики.
Основные особенности

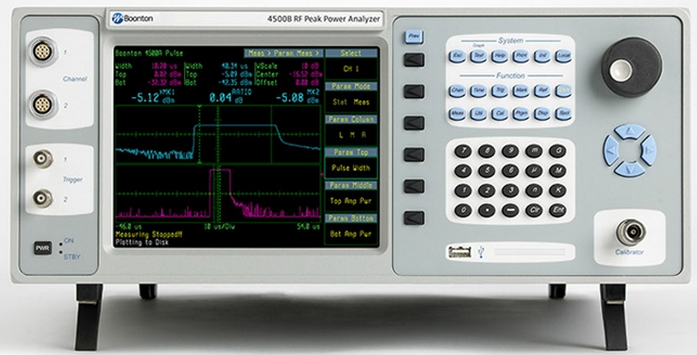

- ЖК TFT дисплей размером 8,4 дюймов
- Одновременное отображение до четырех измерительных каналов, двух каналов с запоминанием и одного канала, позволяющего проводить математическую обработку
- Автоматический запуск во всем диапазоне между пиковыми значениями, с задержкой по времени или с задержкой до наступления события
- Статистический анализ, включая построение комплементарной интегральной функции распределения (CCDF) со стробированием и функции плотности вероятностей (PDF) в линейном или логарифмическом масштабе (опционально)
- Отображение в текстовом виде результатов 15 автоматических измерений для каждого канала
- Длительное послесвечение экрана, режим прокрутки и возможность просмотра огибающей сигнала
- Интерфейсы GPIB, USB и LAN
- Доступны датчики пиковой мощности с широкой видеополосой, быстрым временем нарастания сигнала и широким динамическим диапазоном
- Видеополоса до 65 МГц
| Характеристика | Значение |
| Диапазон ВЧ | 1 MГц … 40 ГГц |
| Диапазон измерения импульсных сигналов | -50 … +20 дБм |
| Диапазон измерения модулированных сигналов | -60 … +20 дБм |
| Диапазон относительного смещения | ±100,00 дБ |
| Видеополоса | 65 MГц |
| Время нарастания | <7 нс |
| Полоса для однократных сигналов | 5 MГц |
| Частота повторения импульсов | 50 MГц макс. |
| Минимальная ширина импульса | 6 нс |
| Разрешение развертки | 100 пс |
| Интерфейсы | GPIB, RS-232С, USB, LPT, LAN |
| Размеры | 17,8 см x 44,5 см x 49,5 см |
| Масса | 11,4 кг |
| Модель | |
| 4500B | ВЧ анализатор пиковой мощности, одноканальный, входы на передней панели |
| Опции | |
| -01 | Двухканальный, входы на передней панели |

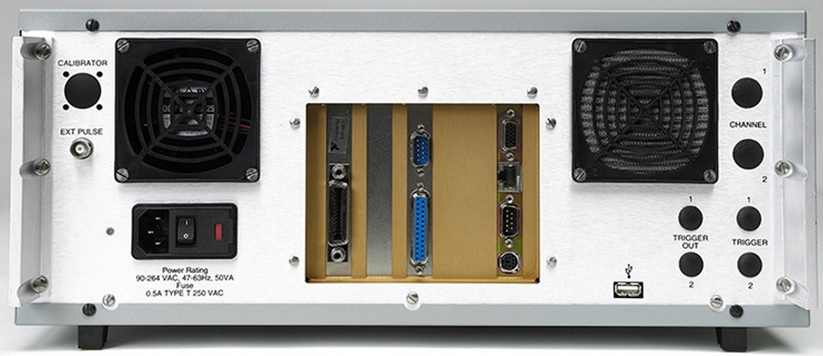

| -02 | Одноканальный, входы на задней панели |
| -03 | Двухканальный, входы на задней панели |
| -06 | Выходы сигналов запуска (только на задней панели) |
| -07 | Калибратор, выход на задней панели |
| -10 | Пакет для статистической обработки (включая стробируемую функцию CCDF и PDF) |
| -11 | Дистанционное управление по локальной сети |
| -30 | Расширение гарантии до 3 лет |
| 57006 | Датчик пиковой мощности |
| 59318 | Датчик пиковой мощности |
| 59340 | Датчик пиковой мощности |
