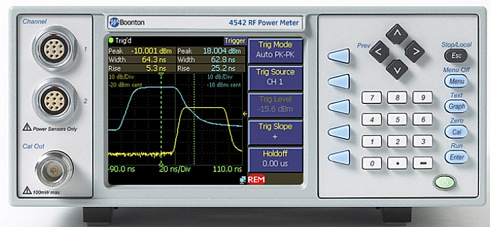

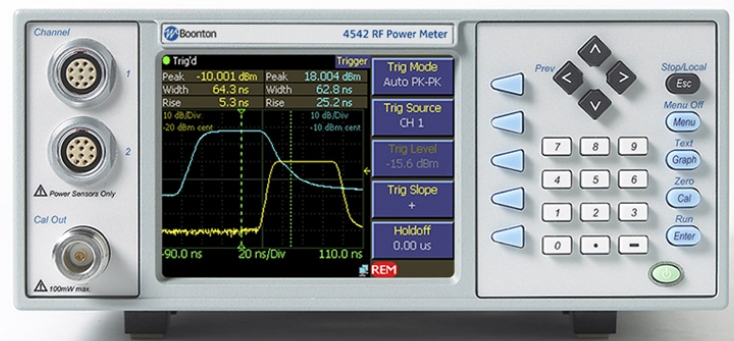

ВЧ измерители мощности Boonton серии 4540 предназначены для захвата, отображения и анализа ВЧ сигналов
Подробнее
Описание
Приложения позволяют работать с импульсными ВЧ сигналами, применяемыми в радиолокации или в GSM-технологиях, а также с псевдослучайными, шумоподобными сигналами, используемыми в стандартах CDMA, EVDO, WLAN, WiMAX, UMTS, HSPA, LTE, OFDM или HDTV. Приборы серии 4540 используют импульсный, модулированный/немодулированный и статистический режимы работы, что позволяет удовлетворить все требования в процессе исследования, разработки, производства и тестирования различных устройств. Выпускается одноканальная (4541) и двухканальная (4542) версии.
Особенности
- Разрешение по времени 200 пс
- Время нарастания 7 нс
- Видеополоса 70 МГц
- 17 предустановок по умолчанию, плюс хранение 25 пользовательских настроек
- Быстрый статистический анализ, включая комплементарную интегральную функцию распределения (CCDF)
- Одновременный просмотр до 14 параметров в виде текста из 28 возможных в каждом канале (мощность/ напряжение, время, статистика, результаты математической обработки)
- Яркий и четкий 4-дюймовый цветной ЖК дисплей
- Интерфейсы GPIB, LAN, USB (ведомый, разъем типа B)
- Широкая полоса пропускания и большой динамический диапазон доступных датчиков
Характеристики
| Модель | ВЧ каналы | Диапазон частот | Диапазон измерений немодулированных сигналов | Видеополоса | Время нарастания |
| 4541 | 1 | 10 кГц - 40 ГГц | –70 - +44 дБм | 70 МГц | < 7 нс |
| 4542 | 2 | 10 кГц - 40 ГГц | –70 - +44 дБм | 70 МГц | < 7 нс |
| Система захвата и измерения | |
|
Способ измерения Система повторяющихся случайных выборок, обеспечивающая получение данных с упреждением и с задержкой относительно сигнала запуска и накопление статистических гистограмм. |
|
| Частота выборки | 50 Мвыб./с в каждом канале одновременно |
| Эффективная частота выборки | 5 Гвыб./с в каждом канале одновременно |
| Объем памяти | 262144 выборок при макс. частоте выборки |
| Разрешение по вертикали | 0,008 %, 14-разрядный АЦП |
| Сигнальный процессор | 32 бит с плавающей запятой |
| Разрешение по времени | 200 пс |
| Характеристики входов датчиков | |
| Число ВЧ каналов | 1 или 2 (4541/4542) |
| Диапазон частот | От 10 кГц до 40 ГГц* |
| Диапазон измерений импульсных сигналов | От -50 до +20 дБм* |
| Диапазон измерений модулированных сигналов | От -55 до +20 дБм* |
| Диапазон измерений немодулированных сигналов | От -70 до +44 дБм* |
| Диапазон относительной отстройки | ±200,00 дБ |
| Видеополоса | 70 МГц* |
| Время нарастания | < 7 нс* |
| Полоса однократного захвата |
5 МГц (по 10 выборкам на импульс) |
| * В зависимости от датчика и калибратора | |
| Масштаб по вертикали | |
| Логарифмический | |
| От 0,1 до 50 дБм/дел. | с шагом 1-2-5 |
| От 0,1 до 50 дБВ/дел. | с шагом 1-2-5 |
| От 0,1 до 50 дБмВ/дел. | с шагом 1-2-5 |
| От 0,1 до 50 дБмкВ/дел. | с шагом 1-2-5 |
| Линейный | |
| От 1 нВт/дел. до 50 МВт/дел. | с шагом 1-2-5 |
| От 1 нВ/дел. до 50 МВ/дел. | с шагом 1-2-5 |
| Запуск | |
| Режим | Нормальный, Автоматический, Автоматический по пикам, Произвольный |
| Источник сигнала запуска |
Канал 1(внутренний) Канал 2(внутренний) Внешний |
| Диапазон уровней внутренних сигналов запуска | От -40 до +20 дБм (в зависимости от датчика) |
| Диапазон уровней внешних сигналов запуска | ±5 В (±50 В с делителем 10:1) |
| Входной импеданс входа запуска | 1 МОм (13 пФ, связь по пост. току) |
| Перепад | + или - |
| Время удержания | 0,0 - 1,0 с (с разрешением 10 нс) |
| Мин. длительность импульса запуска | 15 нс |
| Макс. частота запуска | 30 МГц |
| Развертка | |
| Разрешение развертки | 200 пс |
| Диапазон скоростей развертки | От 10 нс/дел. до 1 ч/дел. |
| Погрешность развертки | 0,01 % |
| Режимы развертки | Режим свипирования или прокрутки |
| Диапазон задержек запуска | |
| Развертки от 10 нс до 500 нс: | От -4 мс до +100 мс |
| Развертки от 1 мкс до 10 мс: | ±4000 делений |
| Развертки от 20 мкс до 3600 с: | От -40 с до +100 с |
| Разрешение задержки запуска | 0,02 деления |
| Режим измерения импульсных сигналов | |
| Автоматизированные измерения | |
| Длительность импульса | Время нарастания импульса |
| Время спада импульса | Период следования |
| Частота повторения импульсов | Коэффициент заполнения |
| Длительность паузы между импульсами | Пиковая мощность |
| Мощность положительных импульсов | Выброс по фронту импульса (дБ или %) |
| Средняя мощность сигнала | Верхний уровень мощности (спецификация IEEE) |
| Нижний уровень мощности (спецификация IEEE) | Задержка перепада |
| Сдвиг фаз между импульсами (только для двухканальных приборов) | |
| Измерения с помощью маркеров | |
| Маркеры (вертикальные курсоры) | Настраиваемые по времени относительно момента запуска |
| Независимые маркеры | Средняя, минимальная, пиковая мощность при однократном временном смещении |
| Пара маркеров |
Средняя, минимальная, пиковая мощность в интервале, ограниченном маркерами, коэффициент мощности между маркерами |
| Режим захвата | Непрерывный захват выборок с управляемым запуском |
| Отображение трасс | Свипирование мощности по времени (прокрутка трасс при низких скоростях развертки) |
| Усреднение трасс | От 1 до 16384 выборок на точку развертки, экспоненциально |
| Режим измерения модулированных сигналов | |
| Автоматизированные измерения | |
|
Средняя мощность Отношение пиковой мощности к средней |
Пиковая мощность Минимальная мощность Динамический диапазон |
| Фильтрация сигналов | Фильтр “Скользящее окно”; от 0,002 до 16,0 секунд (фиксируется) или авто-фильтр |
| Режим захвата | Непрерывный (без запуска) захват данных |
| Отображение трасс | Прокручиваемые трассы мощности в зависимости от времени |
| Математическая обработка | |
|
Деление, сложение (датчики мощности) или вычитание (датчики напряжения) результатов измерений в разных каналах или измеренного и опорного значения |
|
| Режим статистической обработки | |
| Режим захвата | Непрерывный захват данных |
| Частота выборки | В зависимости от конфигурации |
| Кол-во столбцов гистограммы | 16 384 |
| Разрешение столбца по мощности | <0,02 дБ (статистические измерения) |
| Счетчик предельных значений | Регулируемый, 2-4096 Мвыб. |
| Функции терминала | Остановка, сброс и/или деление на 10 |
| Графическое представление |
Изображение нормированной функции CCDF (относительно максимальной мощности) |
| Масштаб по горизонтали | От 0,1 до 5 дБ/дел. |
| Смещение по горизонтали | ±50,00 dBr |
| Вертикальная ось координатОт 0,0001 до 100% (логарифмическая, 6 декад) | |
|
Отображение результатов измерений в текстовом виде Средняя, пиковая и минимальная абсолютная мощность, отношение пико- вой мощности к средней и отношение динамических диапазонов CCDF в виде таблицы (отношение пиковой мощности к средней через де- кадные интервалы в % CCDF) |
|
|
Измерения с помощью курсоров Отношение пиковой мощности к средней для заданных значений CCDF в % Значения функции CCDF в % для заданного отношения пиковой мощности к средней |
|
| Отображение состояния |
Суммарное время захвата (MM:СС) Суммарное кол-во полученных выборок |
| Внутренний калибратор | |
| Режимы работы | Немодулир. сигнал откл., вкл. |
| Частота | 50,025 МГц ± 0,1% |
| Диапазон уровней | От -60 до +20 дБм |
| Разрешение | 0,1 дБ |
| ВЧ разъем | Тип N |
| КСВН источника | 1,05 |
| (коэффициент отражения = 0,024) | |
| Погрешность, от 0 ° | |
| 0 дБм | ±0,055 дБ (1,27 %) |
| От +20 до -39 дБм | ±0,075 дБ (1,74 %) |
| От -40 до -60 дБм | ±0,105 дБ (2,45 %) |
| Автокалибровка | Автоматическая калибровка линейности датчиков пиковой мощности |
| Наборы настроек/хранение | |
| 25 наборов настроек, полностью задаваемых пользователем (сохранение и вызов) | |
| Наборы настроек | |
| По умолчанию | GSM EDGE NADC |
| Bluetooth | cdmaOne W-CDMA CDMA2000 |
| iDEN | MPCA RADAR WiFi 802.11a |
| 802.11b/g | 1xEV-DO 1xEV-DV TD-SCDMA |
| DVB | HiperLAN2 |
| Внешние интерфейсы | |
| Дистанционное управление | |
| GPIB | |
| Соответствует требованиям IEEE-488.1 и SCPI версия 1993. Поддерживает функции AH1, SH1, T6, LE0, SR1, RL1, PP0, DC1, DT1, C0 и E1. | |
| LAN | Программируемые интерфейсы Ethernet TCP/IP |
| USB | Порт ведомого устройства USB, разъем типа B |
| Прочие характеристики | |
| Дисплей | Цветной ЖК дисплей, диагональ 4,0 дюйма, 320 x 240 пикселя, подсветка лампами CCFL |
| Клавиатура | 27 кнопок с проводящей резиной |
| Основной компьютер | Встроенный 32-разрядный процессор с плавающей запятой |
| Сигнальный процессор | 32-разрядный процессор с плавающей запятой |
Документы
Boonton 4540 Specification
2.5 Мб
Описание
Модели
| Модель | Описание |
| 4541 | Измеритель пиковой мощности, 1 канал, 10 кГц - 40 ГГц |
| 4542 | Измеритель пиковой мощности, 2 канала, 10 кГц - 40 ГГц |
