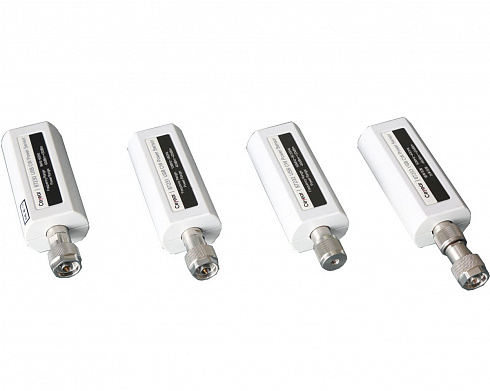

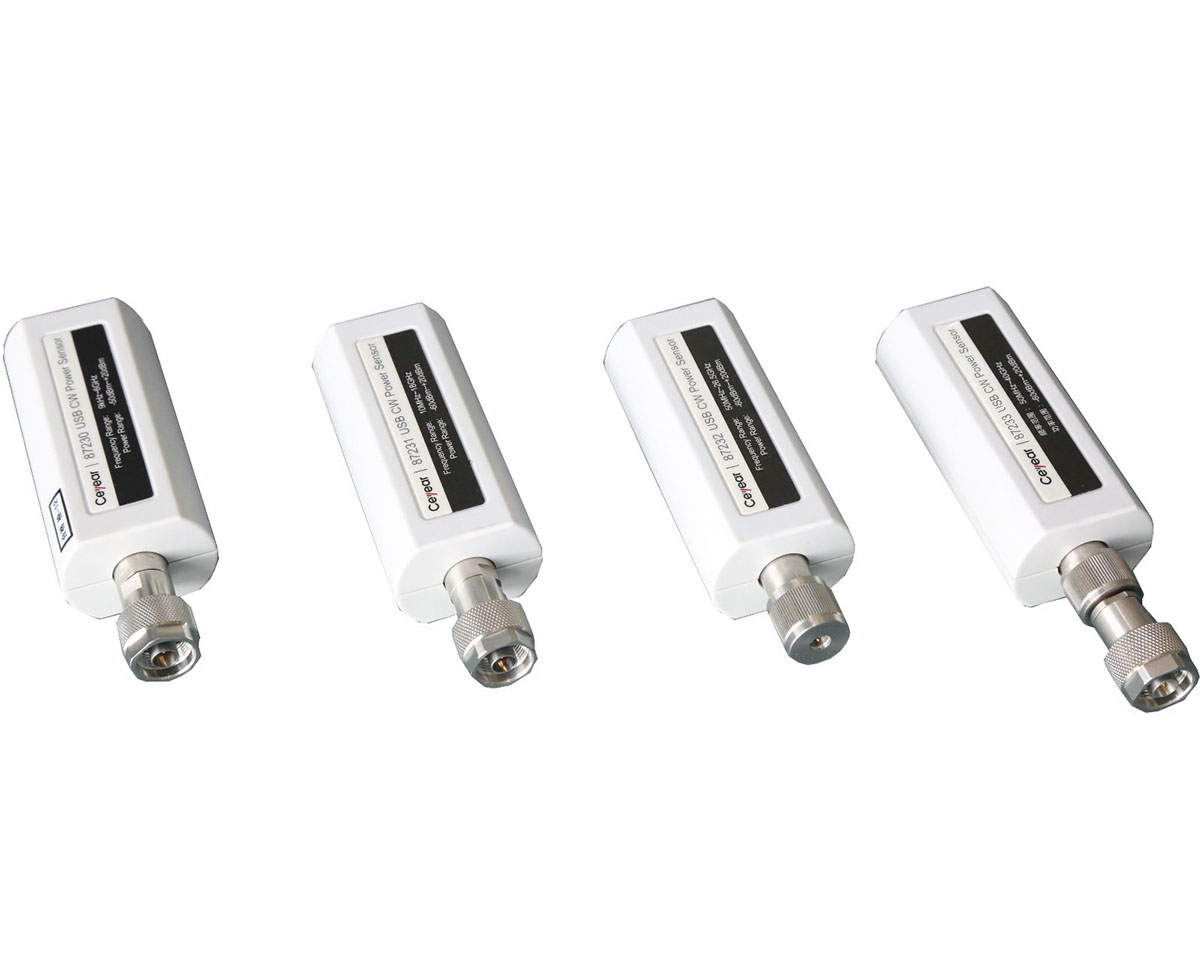

Серия датчиков мощности USB 87230/87231/87232/87233 представляет собой датчики мощности на диодной основе, поддерживающие полноценный/высокоскоростной самоадаптирующийся интерфейс USB 2.0, использующие высокопроизводительные микросхемы цифровой обработки и различные методы калибровки и компенсации для достижения широкого диапазона частот и больших измерения мощности и динамического диапазона, могут быть подключены к компьютерам и другим электронным измерительным приборам для создания систем тестирования мощности. В частности,8723X доступны для полевых испытаний, испытаний производственной линии и других недорогих испытаний мощности.
Особенности:
- Точное измерение абсолютной мощности сигнала CW
- Внутренний ноль и внешний ноль
- Размер датчика, легкий вес, удобство переноски
- Поддержка функции программирования USB; предоставить драйвер взаимозаменяемого виртуального инструмента (IVI); поддержка протокола USBTMC (класс тестирования и измерения USB)
- Совместимость с компьютерами и измерительными приборами, оснащенными интерфейсом USB, позволяет легко и быстро установить систему проверки мощности микроволн.
Области применения:
USB-датчики мощности 87230/87231/87232/87233 можно подключать к компьютерам для реализации функции измерения мощности микроволн или подключать к некоторым из наших измерительных приборов для измерения мощности микроволновых/миллиметровых волн.
Подключение к компьютерам
Датчик можно подключить к USB-интерфейсу компьютеров для реализации функции проверки мощности микроволн через виртуальную панель управления. Устройство также может быть подключено к главному управляющему компьютеру (MCC) системы автоматического тестирования для быстрой установки системы тестирования мощности СВЧ с помощью команд в соответствии со стандартом SCPI.
Используйте USB-HUB для реализации многоканального измерения микроволновой мощности.
Используя USB-HUB, он может осуществлять многоканальный мониторинг мощности через виртуальную панель управления, что удобно для продуктовой линейки или онлайн-мониторинга мощности микроволн на месте.
Подключение к некоторым из наших измерительных приборов
В качестве дополнительной детали его можно подключить к некоторым нашим анализаторам мощности, анализаторам спектра, ВЧ/СВЧ тестерам и т. д. для измерения мощности СВЧ.
| Model | 87230 | 87231 | 87232 | 87233 |
| Frequency Range | 9kHz~6GHz | 10MHz~18GHz | 50MHz~26.5GHz | 50MHz~40GHz |
| Power Range | -50dBm~+20dBm | -60dBm~+20dBm | ||
| Zeroing Accuracy | ≤10nW | ≤1nW | ||
| Input Port SWR | 100kH~6GHz: 1.15 |
10MHz~50MHz: 1.21 50MHz~2GHz: 1.15 2GHz~12.4GHz: 1.20 12.4GHz~18GHz: 1.27 |
50MHz~2GHz: 1.15 2GHz~12.4GHz: 1.20 12.4GHz~18GHz: 1.27 18GHz~26.5GHz: 1.30 |
50MHz~2GHz: 1.15 2GHz~12.4GHz: 1.20 12.4GHz~18GHz: 1.27 18GHz~26.5GHz: 1.30 26.5GHz~40GHz: 1.50 |
| Input Connector Type | N (m) | 3.5mm (m) | 2.4mm (m) | |
| Uncertainty of Calibration Factor | ±0.16dB | ±0.25dB |
50MHz~18GHz: ±0.25dB 18GHz~26.5GHz:±0.35dB |
50MHz~18GHz: ±0.25dB 18GHz~40GHz: ±0.35dB |
| Power Linearity (23±5℃) |
+10dBm~+20dBm：±0.21dB -40dBm~+10dBm：±0.12dB/10dB -60dBm~ -40dBm：±(0.12dB/10dB+zero setting typical uncertainty *) |
|||
| Max. Input Power | +23dBm | |||
| Size (mm) | 46.2×35.6×142.6 | 46.2 ×35.6 ×142.6 | 46.2×35.6×135.4 | 46.2×35.6×125.9 |
| Power Supply | Mini USB Interface | |||
| Power Consumption | ≤1.8W | |||
| Max. Weight | 250g | |||
| Operation/Storage Temperature | 0℃~50℃/-40℃~+70℃ | |||
| Модели | Описание |
| 87230 | USB-датчик мощности 9 кГц - 6 ГГц |
| 87231 | USB-датчик мощности 10 МГц - 18 ГГц |
| 87232 | USB-датчик мощности 50 МГц - 26,5 ГГц |
| 87233 | USB-датчик мощности 50 МГц - 40 ГГц |
