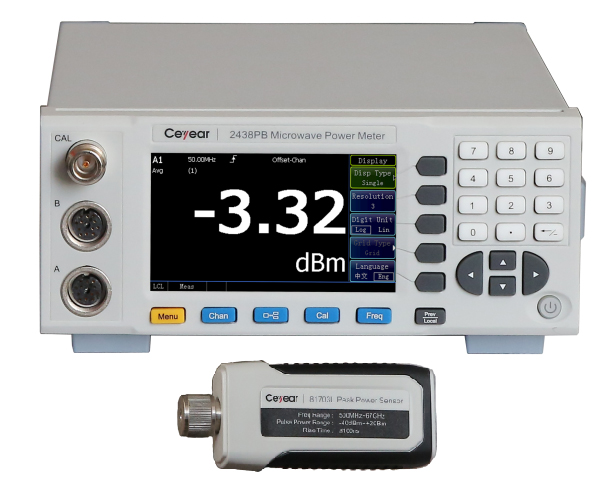

Измеритель мощности микроволн серии 2438 состоит из главного измерителя мощности микроволн и серии датчиков мощности микроволн. С новой конструкцией широкополосного диодного детектора используются технология цифровой обработки сигналов и технология компенсации многомерной калибровки, инструмент имеет широкую полосу частот, широкий динамический диапазон, высокую точность, быстрое измерение и анализ, сериализацию датчиков и так далее. Он в основном используется для измерения и калибровки средней мощности, пиковой мощности и мощности огибающей импульса микроволновых сигналов. Это важный измерительный прибор для исследований и разработок, производства, приемки и обслуживания радаров, средств радиоэлектронного противодействия, связи и других областей.
Особенности:
- Широкий диапазон частот: от 9 кГц до 500 ГГц
- Датчики обильной мощности: частота датчика мощности CW до 500 ГГц с макс. динамический диапазон 90 дБ, частота датчика пиковой мощности до 67 ГГц с макс. динамический диапазон 60 дБ
- Более 10 видов функций измерения и анализа параметров амплитуды и временной области для сигналов импульсной модуляции СВЧ / миллиметрового диапазона
- Измерение CW, пиковое измерение, статистическое измерение CCDF
- Технология внутренней калибровки
- Гибкие настройки списка смещения частотной характеристики с мощным аттенюатором или мощным направленным ответвителем для точного измерения мощности сигнала
- GPIB, LAN, USB, программируемое управление
Режим нескольких измерений
Когда датчик мощности CW подключен, он становится традиционным измерителем мощности CW. Прибор может точно измерять выходную мощность микроволн и миллиметровых волн в диапазоне частот от 9 кГц до 500 ГГц. Динамический диапазон измерения выходной мощности может достигать 90 дБ с одним датчиком.
Когда датчик пиковой мощности подключен, он становится высокопроизводительным измерителем пиковой мощности. Параметры амплитуды и временной области импульсно-модулированных сигналов в диапазоне частот 50–67 ГГц могут быть измерены и проанализированы.
В режиме статистических измерений прибору не нужны триггерные события для измерения, но он может осуществлять непрерывное измерение сигналов. CCDF представляет процент точки выборки в конкретной выборке, которая больше или равна определенному значению в выборке. Его также можно представить как 1 минус CDF.
Смещение частотной характеристики для измерения высокой мощности
Эта функция очень полезна при хранении мощного направленного ответвителя или мощного аттенюатора для измерения высокочастотного сигнала. После запуска функции смещения частотной характеристики измеритель мощности автоматически устанавливает коэффициент калибровки в соответствии с формой калибровки датчика и формой смещения частотной характеристики в процессе автоматической калибровки и измерения мощности и корректирует результаты измерения для обеспечения точности измерения. .
Внутренний нуль, быстрая калибровка
В датчике пиковой мощности используется технология внутренней калибровки нуля, которая делает скорость автоматической калибровки датчика пиковой мощности очень быстрой. Кроме того, его можно калибровать, не покидая измеряемых частей, а сигнал можно обнулить без прерывания подачи сигнала.
Сохранение и вызов информации о конфигурации
Чтобы сократить процесс дублирования, пользователь может сохранить до 10 конфигурационных данных узла измерителя мощности. Эти параметры конфигурации сохраняются в системе, и пользователь может сделать удобный вызов при проведении подобных измерений.
Программируемое управление
GPIB, LAN, управление USB, для построения системы.
Области применения:
В основном используется для калибровки и измерения средней мощности, пиковой мощности и мощности огибающей импульса микроволновых сигналов.
В режиме CW это универсальный измеритель мощности микроволн. В режиме измерения пиковых значений, посредством установки временной базы, прибор может автоматически измерять и анализировать более 10 видов параметров огибающей импульса сигнала импульсной модуляции СВЧ/миллиметрового диапазона, таких как пиковая мощность, мощность импульса, средняя мощность, выброс, время нарастания, время спада, максимальная амплитуда, нижняя амплитуда, ширина импульса, период импульса, рабочий цикл, время выключения, частота повторения импульсов и т. д.
Main unit
|
Model |
2438PA/PB |
2438CA/CB |
|
Channels |
Single/Double |
Single/Double |
|
Frequency range |
9kHz～500GHz |
9kHz～500GHz |
|
Pulse power range |
-40dBm～+20dBm |
— |
|
CW power range |
-70dBm～+50dBm |
-70dBm～+50dBm |
|
Max. display resolution |
Log：0.001dB Line：0.0001 |
Log：0.001dB Line：0.0001 |
|
Relative offset range |
±100.00dB |
±100.00dB |
|
Rise time |
≤13ns |
— |
|
Video bandwidth |
≥30MHz |
— |
|
Maximum pulse repetition rate |
10MHz |
— |
|
Minimum pulse width |
50ns |
— |
|
Time base range |
2ns/div～3600s/div |
— |
|
Internal trigger level range |
-20dBm～+20dBm |
— |
|
Calibration source frequency |
50MHz±1MHz |
50MHz±1MHz |
|
Calibration source power |
1.000mW（1±1.0%） |
1.000mW（1±1.0%） |
|
Connector type |
Type-N（f） |
Type-N（f） |
|
Meter uncertainty |
±1.0% |
±1.0% |
|
Display |
4.3 inch colorful LCD |
4.3 inch colorful LCD |
|
Power requirement |
90～240VAC，50/60Hz，50Watts Max. |
90～240VAC，50/60Hz, 50Watts Max. |
|
Dimensions (W×H×D) |
220 mm * 89 mm * 340 mm |
220 mm * 89 mm * 340 mm |
|
Weight |
≤5kg |
≤5kg |
|
Operating/storage temperature |
0℃～50℃/-40℃～+70℃ |
0℃～50℃/-40℃～+70℃ |
|
* Depending on power sensors |
||
CW power sensor
|
71710A CW Power Sensor |
Frequency range |
9kHz～12GHz |
||||
|
Power range |
-60dBm～+20dBm |
|||||
|
Maximum SWR |
100kHz～12GHz |
1.20 |
||||
|
Calibration factor uncertainty |
9kHz～12GHz |
±4.0% |
||||
|
Connector type |
Type-N（m） |
|||||
|
71710D CW Power Sensor |
Frequency range |
10MHz～18GHz |
||||
|
Power range |
-70dBm～+20dBm |
|||||
|
Maximum SWR |
10MHz～50MHz 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz |
1.35 1.15 1.20 1.26 |
||||
|
Calibration factor uncertainty |
10MHz～18GHz |
±4.5% |
||||
|
Connector type |
Type-N（m） |
|||||
|
71710E CW Power Sensor |
Frequency range |
50MHz～26.5GHz |
||||
|
Power range |
-70dBm～+20dBm |
|||||
|
Maximum SWR |
50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz |
1.15 1.20 1.26 1.35 |
||||
|
Calibration factor uncertainty |
50MHz～18GHz 18GHz～26.5GHz |
±4.5% ±5.9% |
||||
|
Connector type |
3.5mm（m） |
|||||
|
71710F CW Power Sensor |
Frequency range |
50MHz～40GHz |
||||
|
Power range |
-70dBm～+20dBm |
|||||
|
Maximum SWR |
50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
1.15 1.20 1.26 1.35 1.50 |
||||
|
Calibration factor uncertainty |
50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
±4.5% ±5.9% ±6.9% |
||||
|
Connector type |
2.4mm（m） |
|||||
|
71710L CW Power Sensor |
Frequency range |
50MHz～67GHz |
||||
|
Power range |
-70dBm～+20dBm |
|||||
|
Maximum SWR |
50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
1.15 1.20 1.26 1.35 1.50 1.78 |
||||
|
Calibration factor uncertainty |
50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
±4.5% ±5.9% ±6.9% ±7.9% |
||||
|
Connector type |
1.85mm（m） |
|||||
|
71716 Millimeter-wave power sensor |
Frequency range |
50GHz～75GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.35 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
|
71717 Millimeter-wave power sensor |
Frequency range |
75GHz～110GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.35 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
|
71718 Millimeter-wave power sensor |
Frequency range |
110GHz～170GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.45 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
|
87106A Millimeter-wave power sensor |
Frequency range |
170GHz～220GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.5 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
|
87106B Millimeter-wave power sensor |
Frequency range |
220GHz～325GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.5 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
|
87108B Millimeter-wave power sensor |
Frequency range |
325GHz-500GHz |
||||
|
Power range |
-30dBm～+20dBm |
|||||
|
Maximum SWR |
1.8 |
|||||
|
Connector type |
Standard square wave-guide |
|||||
Peak power sensor
|
81702D Peak power sensor |
Frequency range |
50MHz～18GHz |
||||
|
Pulse power range |
-20dBm～+20dBm |
|||||
|
Rise time |
≤10ns（frequency carrier ＞500MHz） |
|||||
|
Maximum SWR |
50MHz～2GHz 2GHz～18GHz |
1.15 1.26 |
||||
|
Calibration factor uncertainty |
50MHz～18GHz |
±5.0% |
||||
|
Connector type |
Type-N（m） |
|||||
|
81702E Peak power sensor |
Frequency range |
500MHz～26.5GHz |
||||
|
Pulse power range |
-20dBm～+20dBm |
|||||
|
Rise time |
≤10ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz |
1.15 1.26 1.35 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz |
±5.0% ±6.0% |
||||
|
Connector type |
3.5mm（m） |
|||||
|
81702F Peak power sensor |
Frequency range |
500MHz～40GHz |
||||
|
Pulse power range |
-20dBm～+20dBm |
|||||
|
Rise time |
≤10ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
1.15 1.26 1.35 1.50 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
±5.0% ±6.0% ±7.5% |
||||
|
Connector type |
2.4mm（m） |
|||||
|
81702L Peak power sensor |
Frequency range |
500MHz～67GHz |
||||
|
Pulse power range |
-20dBm～+20dBm |
|||||
|
Rise time |
≤10ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
1.15 1.26 1.35 1.50 1.78 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
±5.0% ±6.0% ±7.5% ±8.5% |
||||
|
Connector type |
1.85mm（m） |
|||||
|
81703D Peak power sensor |
Frequency range |
50MHz～18GHz |
||||
|
Pulse power range |
-40dBm～+20dBm |
|||||
|
Rise time |
≤100ns |
|||||
|
Maximum SWR |
50MHz～2GHz 2GHz～18GHz |
1.15 1.26 |
||||
|
Calibration factor uncertainty |
50MHz～18GHz |
±5.0% |
||||
|
Connector type |
Type-N（m） |
|||||
|
81703E Peak power sensor |
Frequency range |
500MHz～26.5GHz |
||||
|
Pulse power range |
-40dBm～+20dBm |
|||||
|
Rise time |
≤100ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz |
1.15 1.26 1.35 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz |
±5.0% ±6.0% |
||||
|
Connector type |
3.5mm（m） |
|||||
|
81703F Peak power sensor |
Frequency range |
500MHz～40GHz |
||||
|
Pulse power range |
-40dBm～+20dBm |
|||||
|
Rise time |
≤100ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
1.15 1.26 1.35 1.50 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz |
±5.0% ±6.0% ±7.5% |
||||
|
Connector type |
2.4mm（m） |
|||||
|
81703L Peak power sensor |
Frequency range |
500MHz～67GHz |
||||
|
Pulse power range |
-40dBm～+20dBm |
|||||
|
Rise time |
≤100ns |
|||||
|
Maximum SWR |
500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
1.15 1.26 1.35 1.50 1.78 |
||||
|
Calibration factor uncertainty |
500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz |
±5.0% ±6.0% ±7.5% ±8.5% |
||||
|
Connector type |
1.85mm（m） |
|||||
| Опции | Описание |
| 2438-001 | 71710A CW Power Sensor |
| 2438-002 | 71710D CW Power Sensor |
| 2438-003 | 71710E CW Power Sensor |
| 2438-004 | 71710F CW Power Sensor |
| 2438-005 | 71710L CW Power Sensor |
| 2438-006 | 81702D Peak Power Sensor |
| 2438-007 | 81702E Peak Power Sensor |
| 2438-008 | 81702F Peak Power Sensor |
| 2438-009 | 81702L Peak Power Sensor |
| 2438-010 | 81703D Peak Power Sensor |
| 2438-011 | 81703E Peak Power Sensor |
| 2438-012 | 81703F Peak Power Sensor |
| 2438-013 | 81703L Peak Power Sensor |
| 2438-030 | 71716 Millimeter-wave Power Sensor |
| 2438-031 | 71717 Millimeter-wave Power Sensor |
| 2438-032 | 71718 Millimeter-wave Power Sensor |
| 2438-033 | 87106A Millimeter-wave Power Sensor |
| 2438-034 | 87106B Millimeter-wave Power Sensor |
| 2438-035 | 87108B Millimeter-wave Power Sensor |
| 2438-021 | 2U-213 Rack mount kits |
| 2438-022 | Rear panel RF input |
| 2438-023 | English options |
| 2438-024 | Sensor connecting cable (1.5m) |
| Модели | Описание |
| 2438CA | Microwave power meter, Single channel CW power measurement |
| 2438CB | Microwave power meter, Dual channel CW power measurement |
| 2438PA | Microwave power meter, Single channel CW/Peak power measurement |
| 2438PB | Microwave power meter, Dual channel CW/Peak power measurement |
