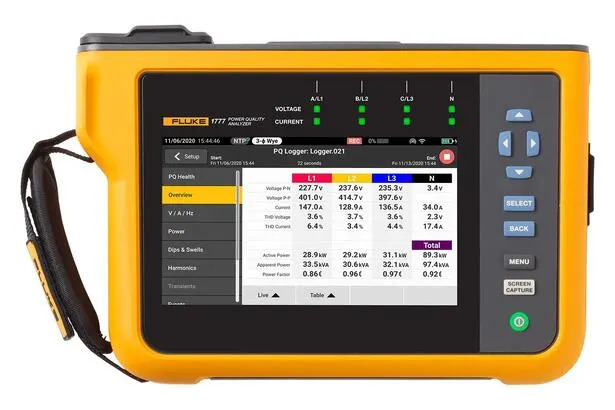

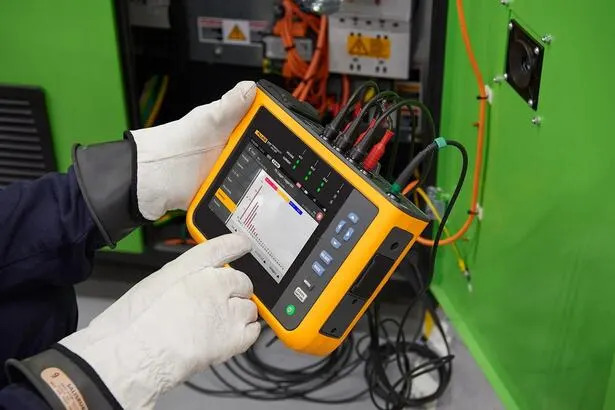

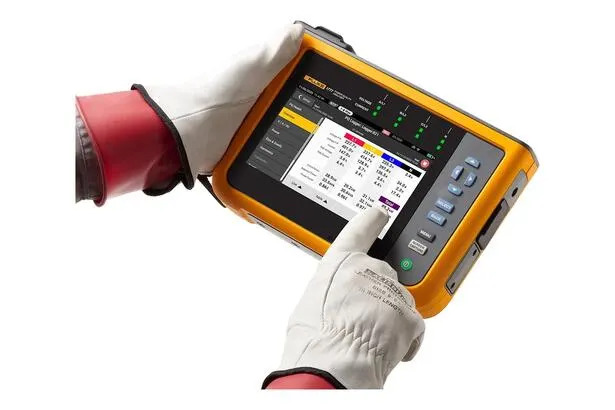

Fluke 1770

Серия Fluke 1770 – это трёхфазные анализаторы качества электроэнергии класса А, предназначенные для регистрации, поиска неисправностей и углублённого анализа параметров электросетей. Приборы серии сочетают в себе функции измерителя качества электроэнергии и автономного регистратора-анализатора, позволяя проводить как оперативную диагностику в реальном времени, так и длительный мониторинг с автоматическим захватом более 500 параметров. Модели 1775 и 1777 оснащены расширенными возможностями регистрации высокоскоростных переходных процессов, что делает их незаменимыми при выявлении причин сбоев оборудования и ложных срабатываний защит.

Общие характеристики

• Входы: 4 (3 фазы + нейтраль)
• Максимальное напряжение: 1000 В CAT III / 600 В CAT IV
• Диапазон измерения переходных процессов: до ±8 кВ (для моделей 1775 и 1777)
• Частота дискретизации: 1773 – регистрация параметров (без захвата форм сигналов); 1775 – 1 МГц; 1777 – до 20 МГц
• Гармоники: до 30 кГц
• Полоса пропускания: DC – 1 МГц
• Разрешение АЦП: 24 бит
• Частота дискретизации при 50/60 Гц: 80 квыборок/с
• Входное сопротивление: 5 МОм или 10 МОм
• Память: 8 ГБ встроенной + microSD до 32 ГБ (на модели 1777 предустановлена карта 32 ГБ)
• Дисплей: цветной, с высоким разрешением
• Питание: от измеряемой цепи (90–264 В перем. тока) или от литий-ионного аккумулятора
• Вес (с аккумулятором): ≈ 2,1 кг
• Степень защиты: IP50

Основные функции

• Два режима работы: «PQ Meter» (моментальная диагностика в реальном времени) и «PQ Logging and Analysis» (детальная регистрация и углублённый анализ).
• Автоматический сбор измерений: регистрируется более 500 параметров качества электроэнергии по умолчанию; пошаговая настройка упрощает выбор параметров.
• Питание от измеряемой цепи: прибор может получать питание непосредственно от сети, устраняя необходимость во внешнем источнике.
• Регистрация высокоскоростных переходных процессов: захват переходных процессов до 8 кВ (для моделей 1775 и 1777) для выявления критических событий.
• Программное обеспечение Fluke Energy Analyze Plus: входит в комплект, позволяет анализировать данные, создавать отчёты по стандартам EN 50160, IEEE 519, ГОСТ 33073 и другим; экспорт в PQDIF, NeQual, CSV.
• Измеряемые параметры: напряжение и ток (действующие, пиковые, частота 42,5–69 Гц), активная, реактивная и полная мощность, коэффициент мощности, гармоники до 30 кГц, THD, провалы, перенапряжения, перерывы, несимметрия, фликкер, переходные процессы (на 1775/1777), активная и реактивная энергия.

Условия окружающей среды

• Диапазон рабочих температур: от –10 °C до 50 °C
• Степень защиты: IP50
• Высота над уровнем моря: до 2000 м

Интерфейсы

• USB 2.0: для связи с ПК и передачи данных
• Ethernet 1000BASE‑T: для подключения к сети
• Wi‑Fi / BLE: встроенный модуль в комплекте для моделей 1775 и 1777; для 1773 приобретается отдельно

Стандарты и безопасность

• Электрическая безопасность: CAT III 1000 В / CAT IV 600 В, соответствует EN 61010
• Соответствие стандартам качества: IEC 61000‑4‑30 Класс A

Модификации

Fluke 1773

• Базовая модель для регистрации параметров качества электроэнергии.
• Не захватывает формы сигналов и переходные напряжения.
• Поставляется без Wi‑Fi/BLE модуля (приобретается опционально).
• Поставляется в мягком чехле, без карты microSD в комплекте (поддерживаются карты до 32 ГБ).

Fluke 1775

• Расширенная модель с захватом форм сигналов и переходных процессов.
• Частота дискретизации 1 МГц для регистрации переходных процессов.
• Включает Wi‑Fi/BLE модуль в комплекте, магнитные щупы.
• Поставляется в мягком чехле.
• Поддерживает функцию Energy Loss Calculator и быстрый тренд (200 мс).

Fluke 1777

• Топовая модель с максимальной детализацией переходных процессов.
• Частота дискретизации до 20 МГц.
• Включает Wi‑Fi/BLE модуль, магнитные щупы, предустановленную microSD‑карту 32 ГБ.
• Поставляется в жёстком кейсе на колёсиках.
• Поддерживает Energy Loss Calculator и быстрый тренд (200 мс).

Примечание по версиям /BASIC: модели с суффиксом /BASIC поставляются с уменьшенной комплектацией (например, без некоторых аксессуаров, токовых клещей или измерительных проводов). Точный состав уточняйте в спецификации.
