Fluke PVA-1500

Серия Fluke PVA-1500 представляет собой профессиональные анализаторы фотоэлектрических систем, предназначенные для измерения вольт-амперных характеристик (I‑V кривых) солнечных модулей и стрингов. Приборы обеспечивают высокую точность и скорость сканирования, позволяя оценивать производительность панелей в реальных условиях и выявлять дефекты. Встроенная база данных более 70 000 модулей и функция SmartTemp™ упрощают интерпретацию результатов и автоматическую корректировку к стандартным условиям (STC). Модели серии различаются максимальным током для высокоэффективных модулей, что позволяет выбрать оптимальное решение для конкретных задач.

Общие характеристики

• Диапазон напряжения (Voc): 20 В – 1500 В пост. тока
• Диапазон тока (Isc) для модулей с эффективностью < 19 %: 0 – 30 А (для обеих моделей)
• Максимальный ток для модулей с эффективностью ≥ 19 %: зависит от модели (до 10 А или 30 А)
• Точность измерения напряжения (0–45 °C): ±(0,5 % + 0,25 В)
• Точность измерения тока (0–45 °C): ±(0,5 % + 0,04 А)
• Точность измерения мощности (ток ≥3 А, эффективность <19 %): ±(1,7 % + 1,0 Вт)
• Разрешение: напряжение 25 мВ, ток 2 мА
• Задержка между сканированиями (при Voc < 1350 В): менее 9 секунд
• Максимальная скорость: 400 сканирований/час, до 3,5 МВт/час
• Длительность сканирования: 0,05–2 с (типично 0,2 с для PV‑стрингов)
• Количество точек I‑V кривой: 100 или 500 (выбирается)
• Вес: PVA‑1500T2 – 6,6 кг, PVA‑1500HE2 – 7,3 кг
• Размеры (В × Ш × Г): PVA‑1500T2 – 43,2 × 21,6 × 15,2 см, PVA‑1500HE2 – 53,3 × 21,6 × 15,2 см
• Аккумулятор: зарядка 6 ч, работа ≈ 7–8 ч (зависит от модели)

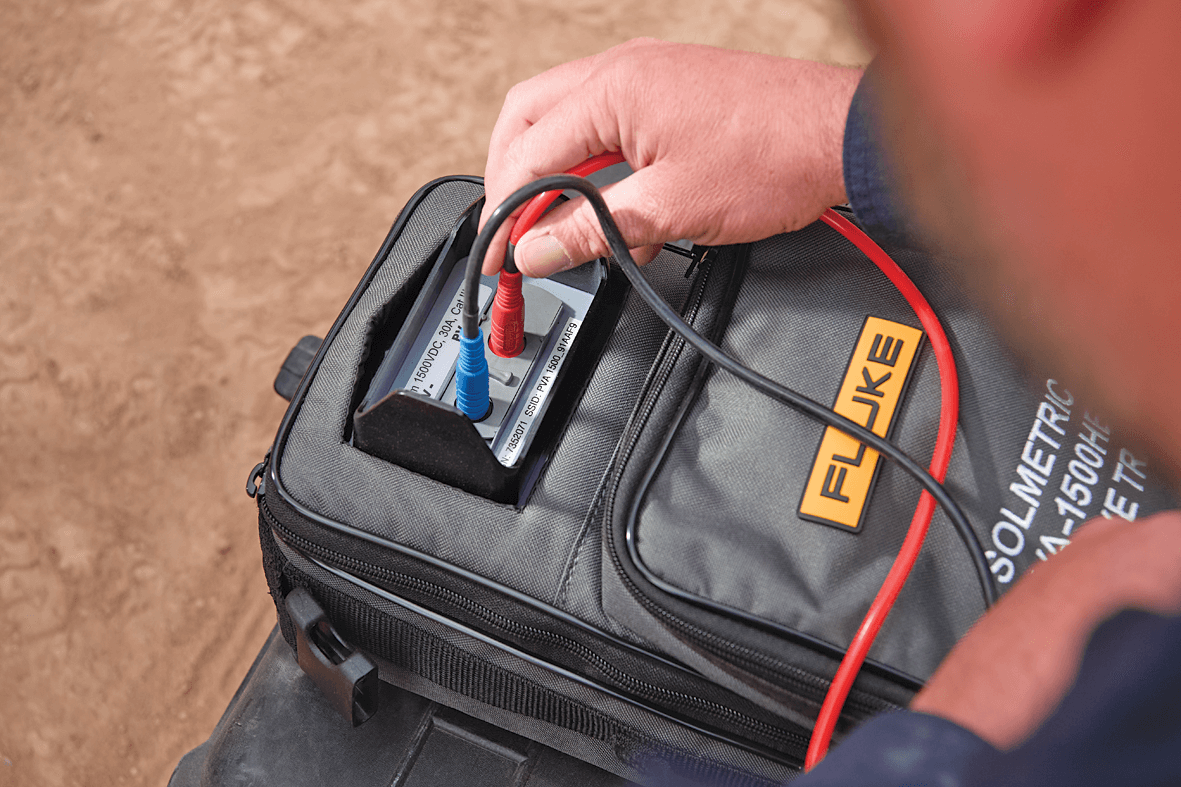

• PV‑разъём: Staubli MC4‑EVO2; измерительные – банановые гнёзда

Основные функции

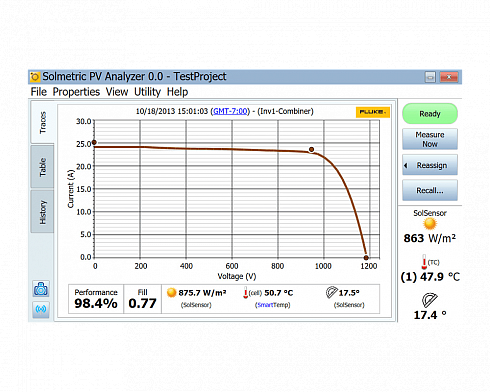

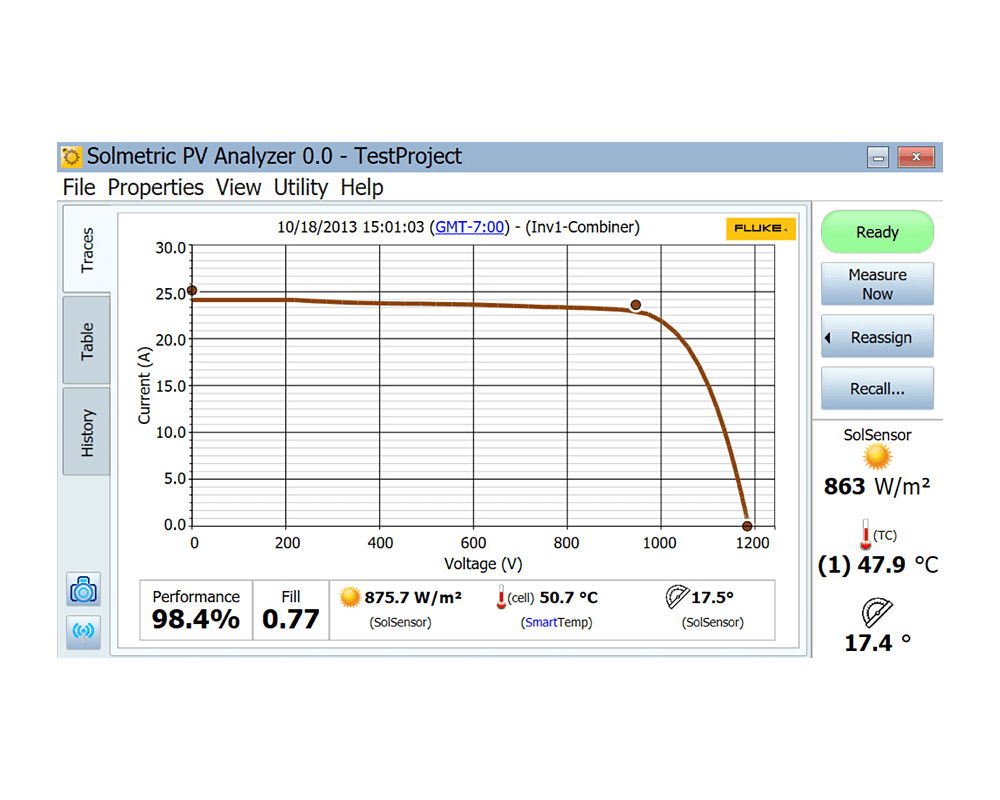

• Построение I‑V и P‑V кривых: автоматическое сканирование с отображением ключевых параметров (Isc, Voc, Imp, Vmp, Pmax, коэффициент заполнения).
• База данных модулей: встроенная библиотека > 70 000 моделей с автоматическими обновлениями через интернет.

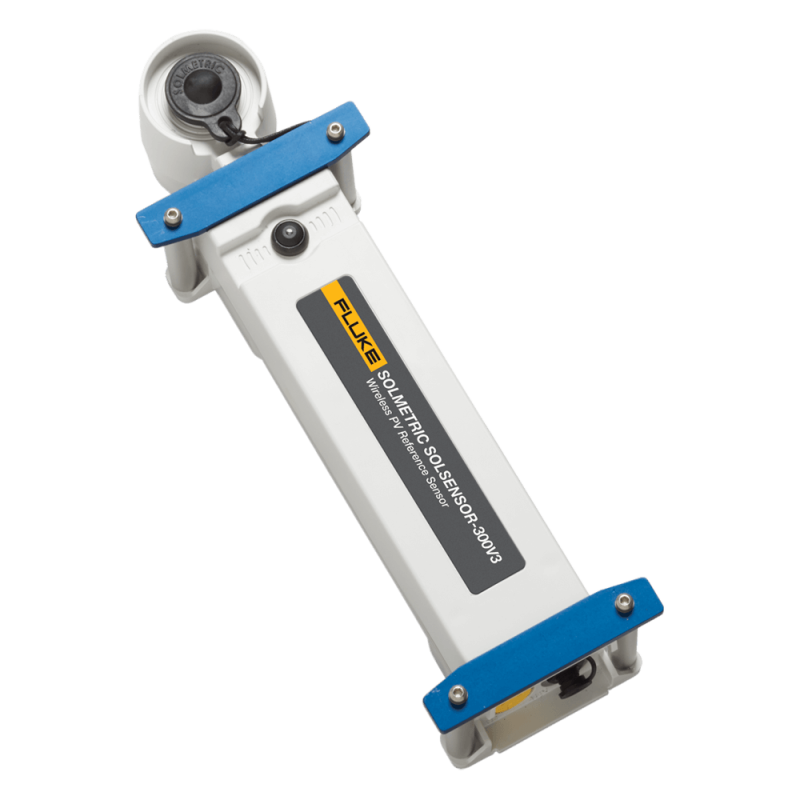

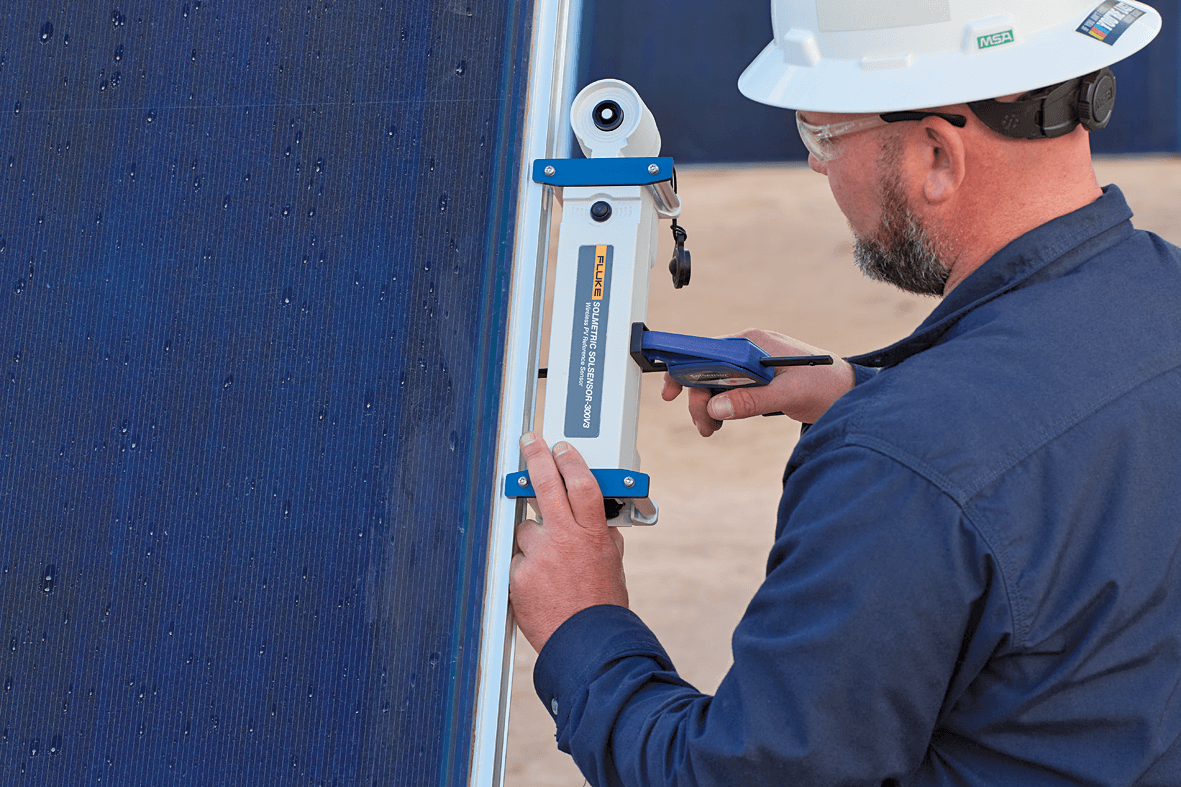

• SmartTemp™: комбинированный расчёт температуры модуля на основе данных термопар и анализа I‑V кривой для точной корректировки к STC.
• Сравнение с эталоном: мгновенная оценка отклонения фактической мощности от ожидаемой с учётом реальных условий.
• Режимы сканирования: одиночное, непрерывное, автоматическое по расписанию.
• Регистрация данных: внутренняя память для тысяч измерений с привязкой по времени, просмотр трендов.
• Формирование отчётов: автоматическое создание подробных отчётов в PDF и CSV.
• Обновление прошивки: в полевых условиях через USB или Wi‑Fi.

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до +45 °C
• Диапазон температур хранения: от –20 °C до +65 °C
• Относительная влажность: менее 90 % без конденсации
• Высота над уровнем моря: до 2000 м

Интерфейсы

• Wi‑Fi: встроенный, дальность до 100 м (прямая видимость), для связи с планшетом/ноутбуком Windows.
• USB: для передачи данных, обновления прошивки и зарядки.
• Bluetooth: опционально (поддерживается в некоторых комплектах для дополнительных датчиков).

Стандарты и безопасность

• Электрическая безопасность: IEC 61010‑1, степень загрязнения 2
• Защиты: от перенапряжения, перегрузки по току, перегрева, обратной полярности
• Соответствие отраслевым стандартам: IEC 62446‑1 (тестирование PV‑систем)
• Категория измерения: CAT III 1500 В пост. тока (для PV‑входов)

Модификации

Fluke PVA‑1500T2

• Базовая модель с максимальным током до 10 А для высокоэффективных модулей (≥ 19 %).
• Вес 6,6 кг, габариты 43,2 × 21,6 × 15,2 см.
• Подходит для большинства стандартных фотоэлектрических систем и стрингов.
• Включает встроенную базу данных модулей, SmartTemp™ и все основные функции.

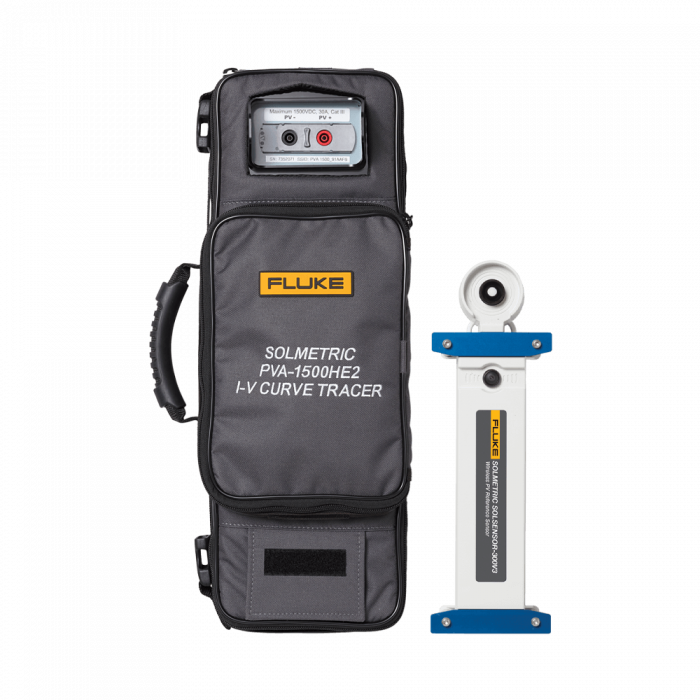

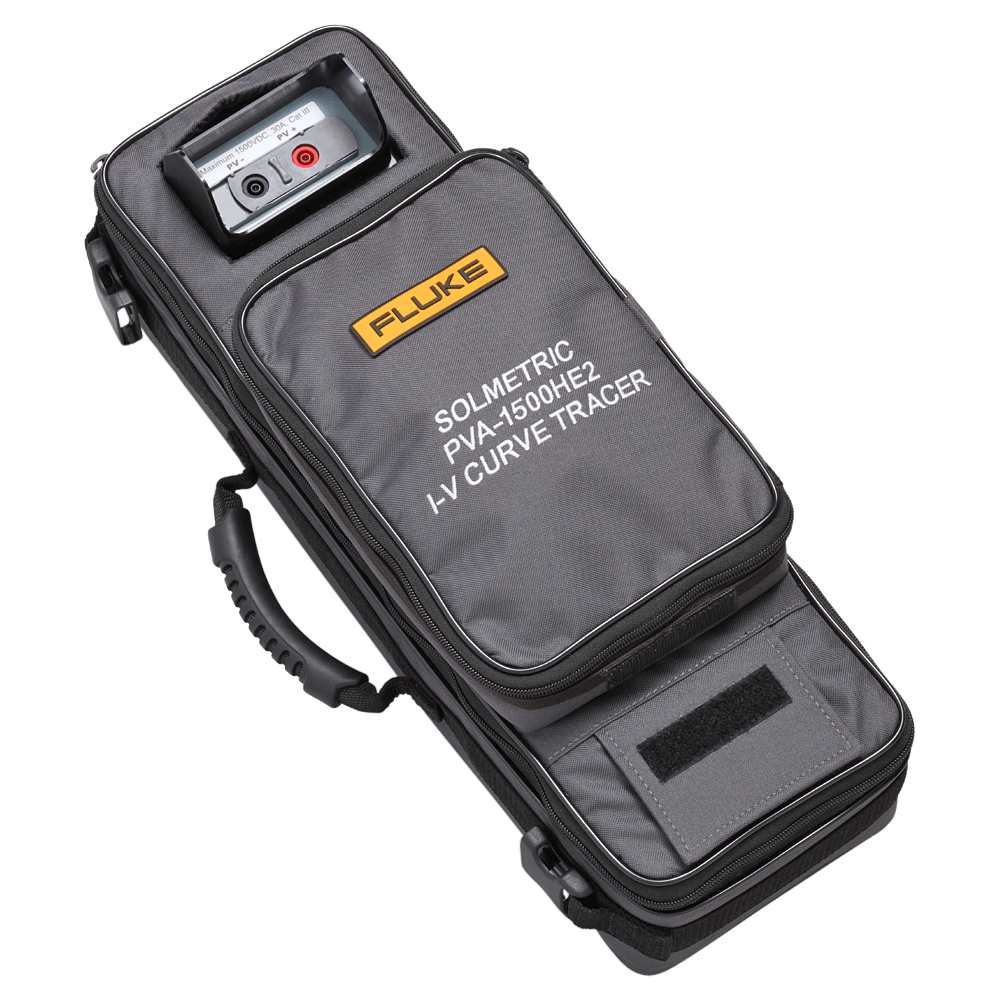

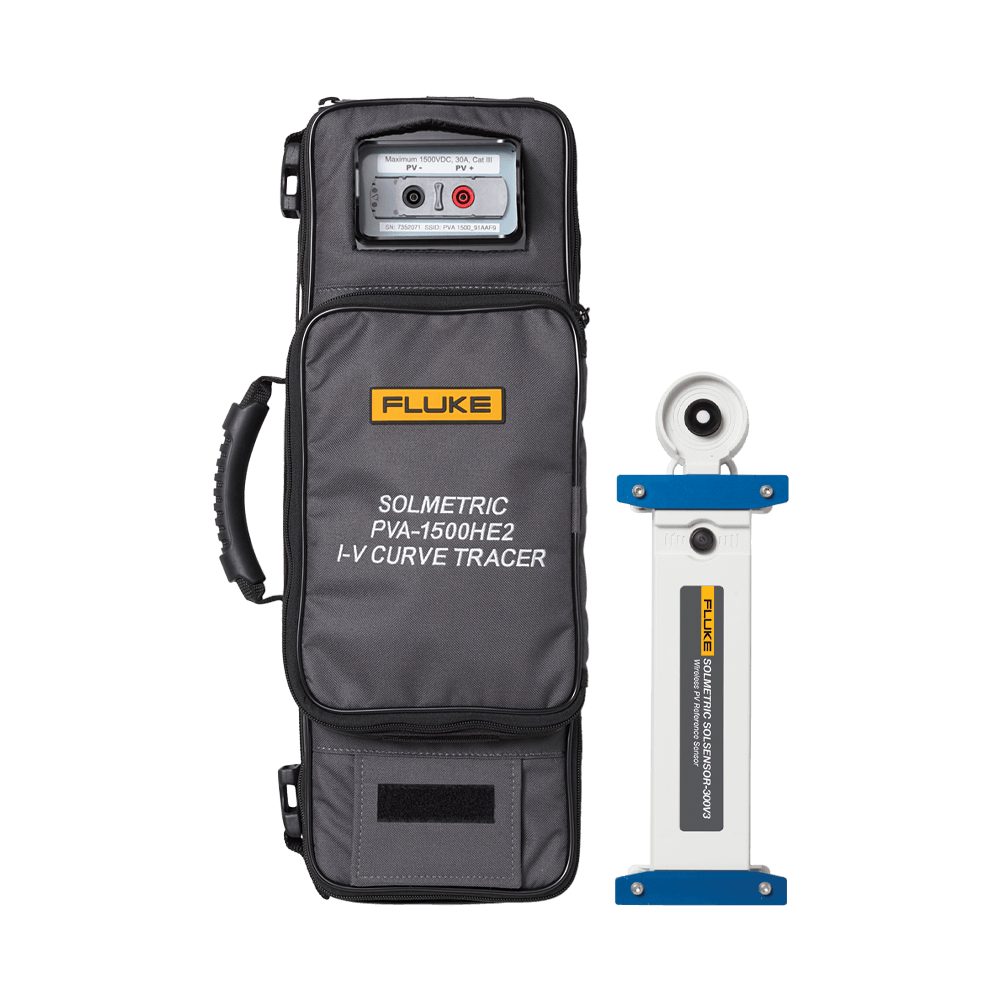

Fluke PVA‑1500HE2

• Расширенная модель с максимальным током до 30 А для высокоэффективных модулей (≥ 19 %).
• Вес 7,3 кг, габариты 53,3 × 21,6 × 15,2 см.
• Предназначена для тестирования мощных солнечных панелей и крупных PV‑установок.
• Полностью совместима со всеми функциями PVA‑1500T2, включая базу данных и SmartTemp™.

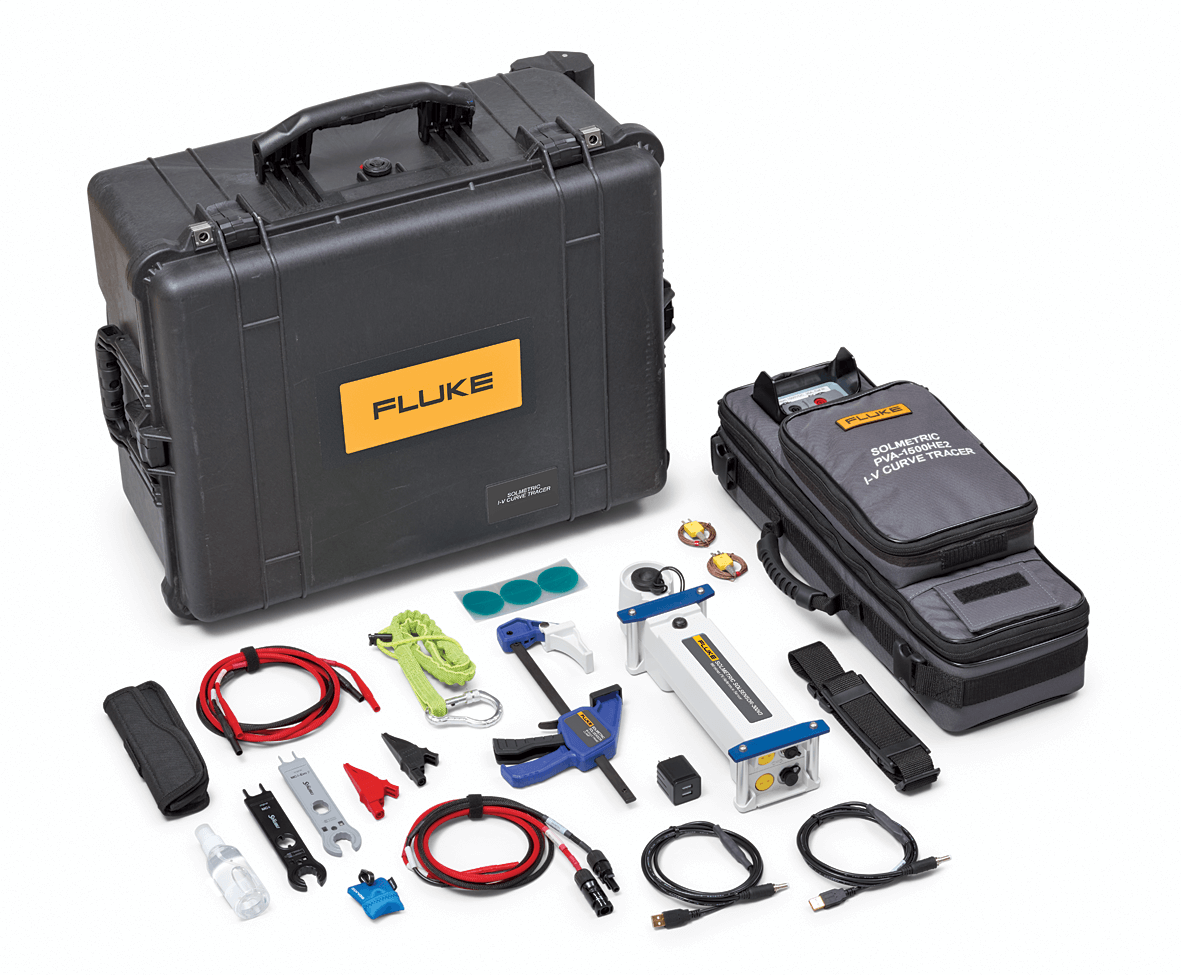

Примечание по комплектации: обе модели поставляются с измерительными кабелями, адаптерами MC4, термопарами, зарядным устройством и транспортировочным кейсом. В зависимости от региона комплектация может отличаться, точный состав уточняйте в спецификации поставки.
