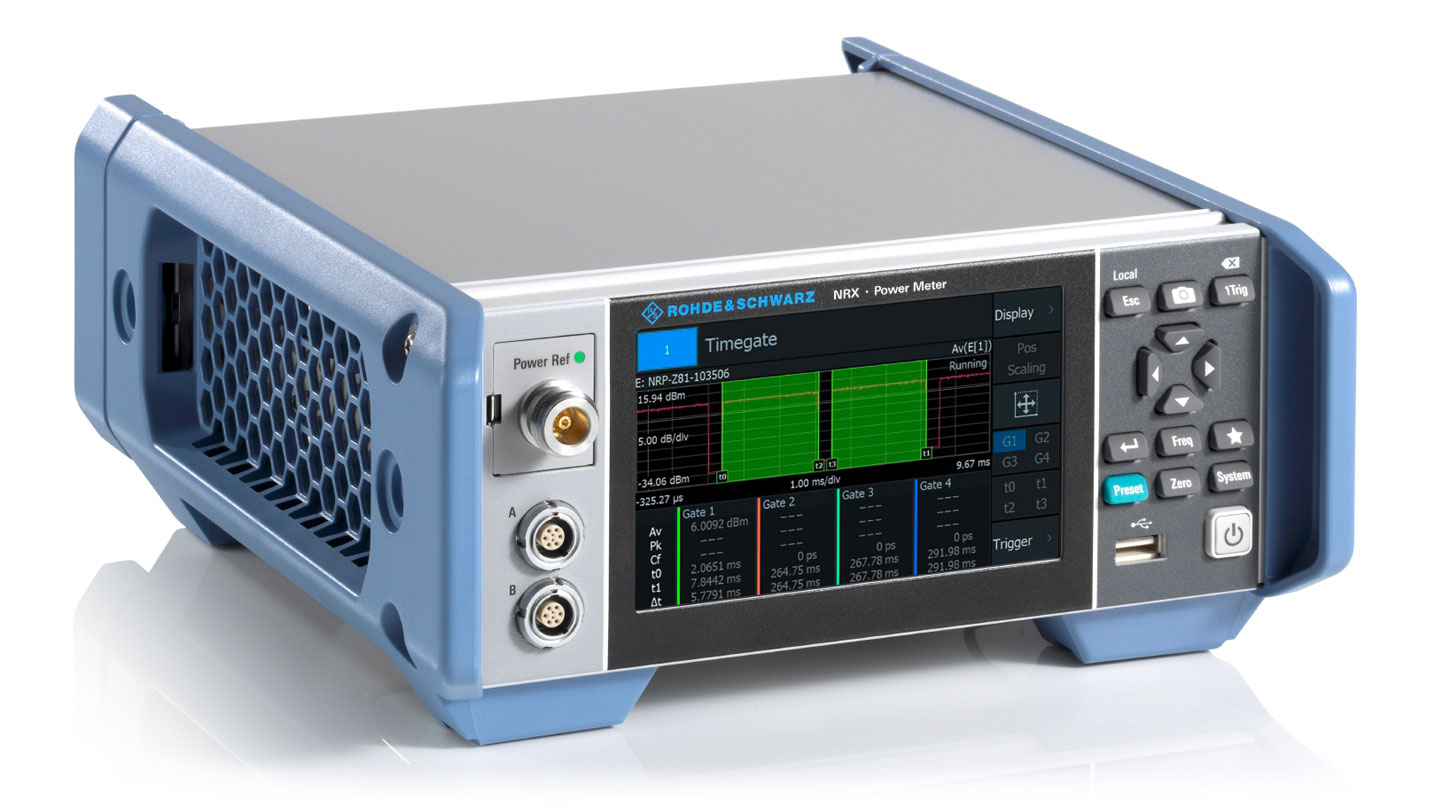

Новое поколение измерителей мощности с современным и интуитивно понятным пользовательским интерфейсом
R&S®NRX одновременно поддерживает до четырех датчиков мощности R&S и отображает результаты на гибко настраиваемом экране. Пользовательский интерфейс с концепцией управления на базе сенсорного экрана упрощает эксплуатацию. Кроме того, функциональные клавиши на передней панели обеспечивают быстрый доступ к наиболее важным функциям.
Ключевые факты
- Интуитивно понятное управление с помощью сенсорного графического интерфейса пользователя
- Поддерживает до четырех датчиков мощности R&S®NRP и R&S®NRQ6
- Поддержка всех функций измерения датчиков
- Дополнительный высокоточный модуль опорного источника немодулированного сигнала и импульсного режима
- Дополнительные измерения отраженной мощности с помощью датчиков NRT-Zxx
Интуитивно понятное управление с помощью сенсорного графического интерфейса пользователя
Удобное отображение результатов измерений в цифровой и графической форме в сочетании с интуитивно понятным управлением.

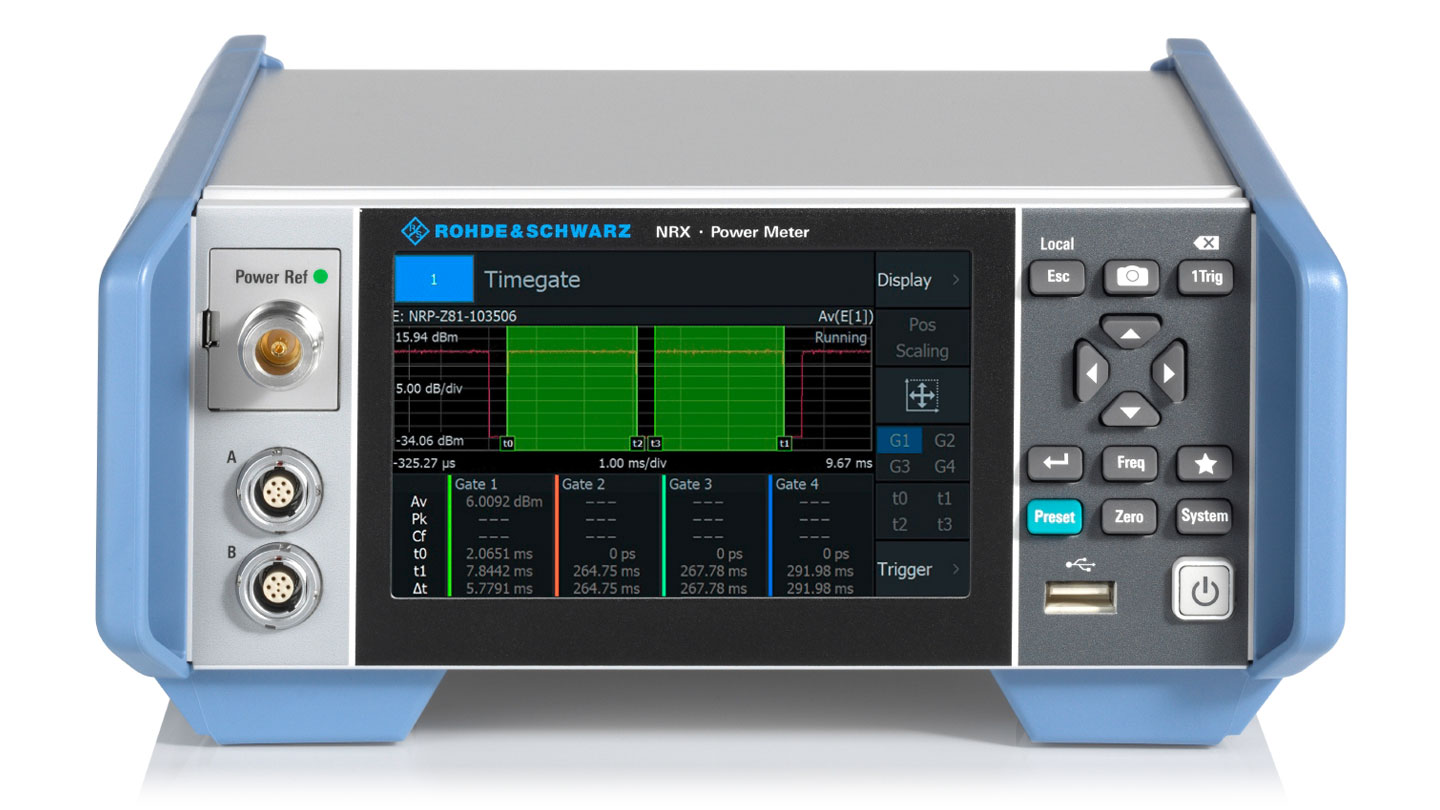

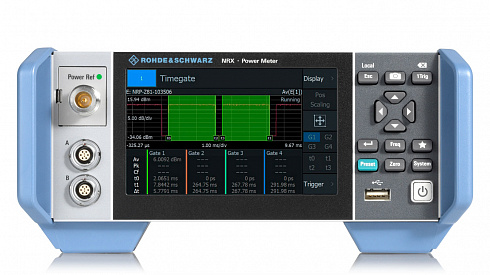

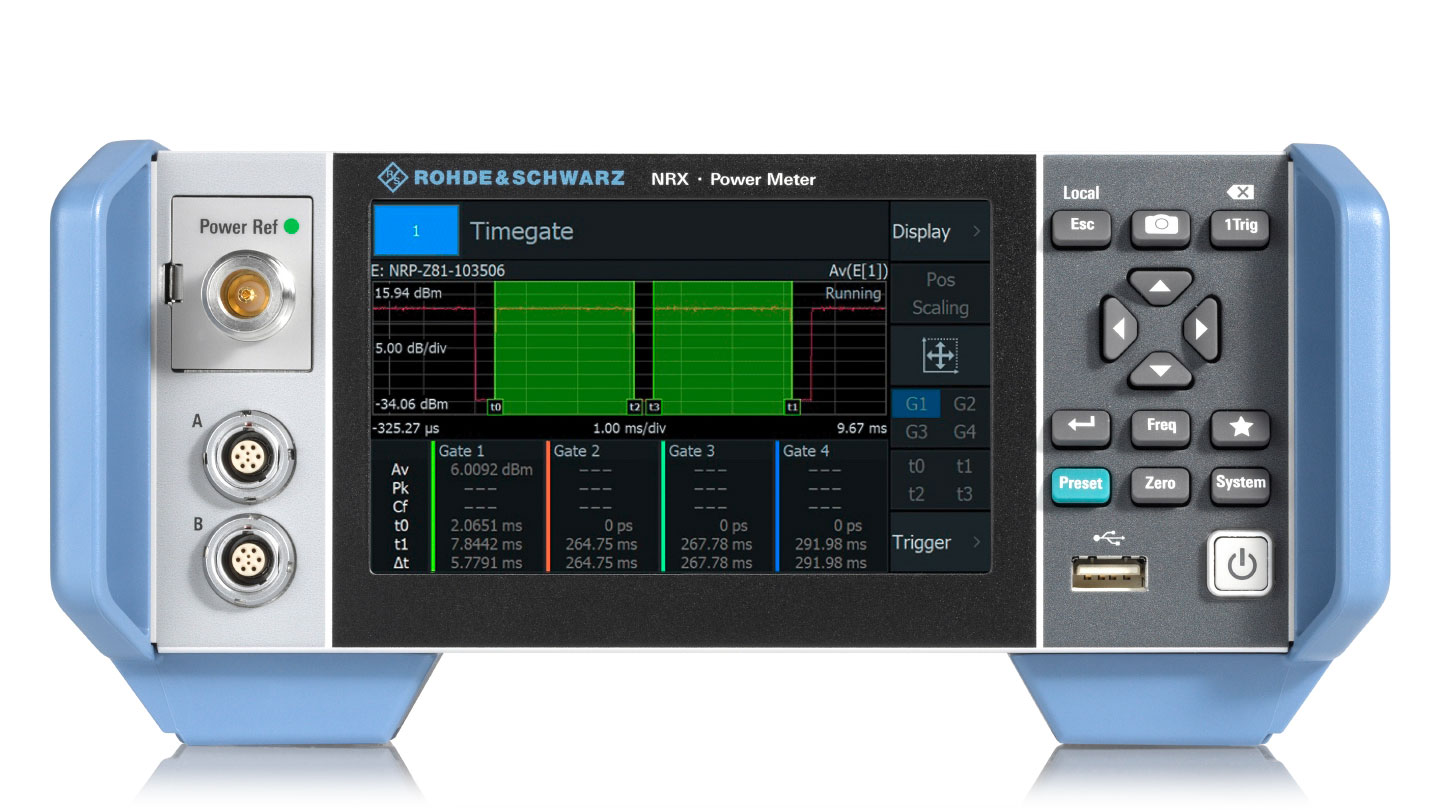

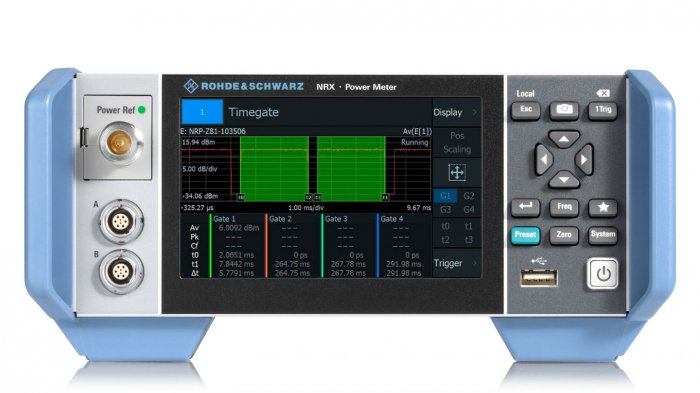

Цветной TFT-дисплей с диагональю 5 дюймов поддерживает интуитивно понятную многооконную концепцию управления. Четкое визуальное восприятие основных параметров и функций достигается благодаря цветовому кодированию. Результаты отображаются в цифровых и графических окнах, которые легко настраиваются. Функциональные клавиши на передней панели обеспечивают быстрый доступ к наиболее важным функциям. Открыть меню настройки частоты или обнулить подсоединенные датчики можно одним нажатием клавиши.
До четырех измерительных каналов
R&S®NRX одновременно поддерживает до четырех датчиков мощности семейства R&S®NRP и R&S®NRQ6.
Стандартная конфигурация прибора R&S®NRX включает один измерительный канал. Базовый блок может быть дополнительно расширен до двух или четырех измерительных каналов. Возможно одновременное отображение до четырех результатов в цифровой форме в режимах непрерывного усреднения, серии импульсов, усреднения в пределах таймслота и усреднения в пределах строба. В дополнение к уровню абсолютной и относительной мощности могут отображаться рассчитываемые коэффициенты мощности, КСВН, обратных потерь и отражения.
Автоматический анализ импульсов
Результаты без необходимости вычислений вручную
Все широкополосные датчики мощности R&S®NRP-Z8x поддерживают автоматический анализ импульсов. Кроме измерительной кривой, могут отображаться до 12 из 18 выбранных пользователем параметров импульса.
Источник для проверки датчика
Высокоточная проверка датчиков одном модуле
Дополнительный высокоточный модуль источника опорной частоты 50 МГц / 1 ГГц (источник для проверки датчика R&S®NRX-B1) можно использовать в режиме CW для проверки функционирования всех датчиков мощности R&S®NRP. В импульсном режиме тестовый генератор можно использовать для проверки качества импульсных измерений широкополосных датчиков мощности R&S®NRP-Z8x или частотно-избирательного датчика мощности R&S®NRQ.
Измерение коэффициента отражения по мощности
Направленный измеритель мощности измеряет прямую и отраженную мощность между источником и нагрузкой
R&S®NRX дополнительно предоставляет интерфейс R&S®NRX-B9 для направленных датчиков мощности R&S®NRT2. R&S®NRX поддерживает все измерительные функции направленных датчиков мощности R&S®NRT-Zxx, таких как измеритель отраженной мощности R&S®NRT2. Большой и удобный сенсорный экран одновременно отображает прямую и обратную мощность.
Гибкое взаимодействие
Интерфейсы для датчиков, дистанционного управления, запуска и аналогового вывода

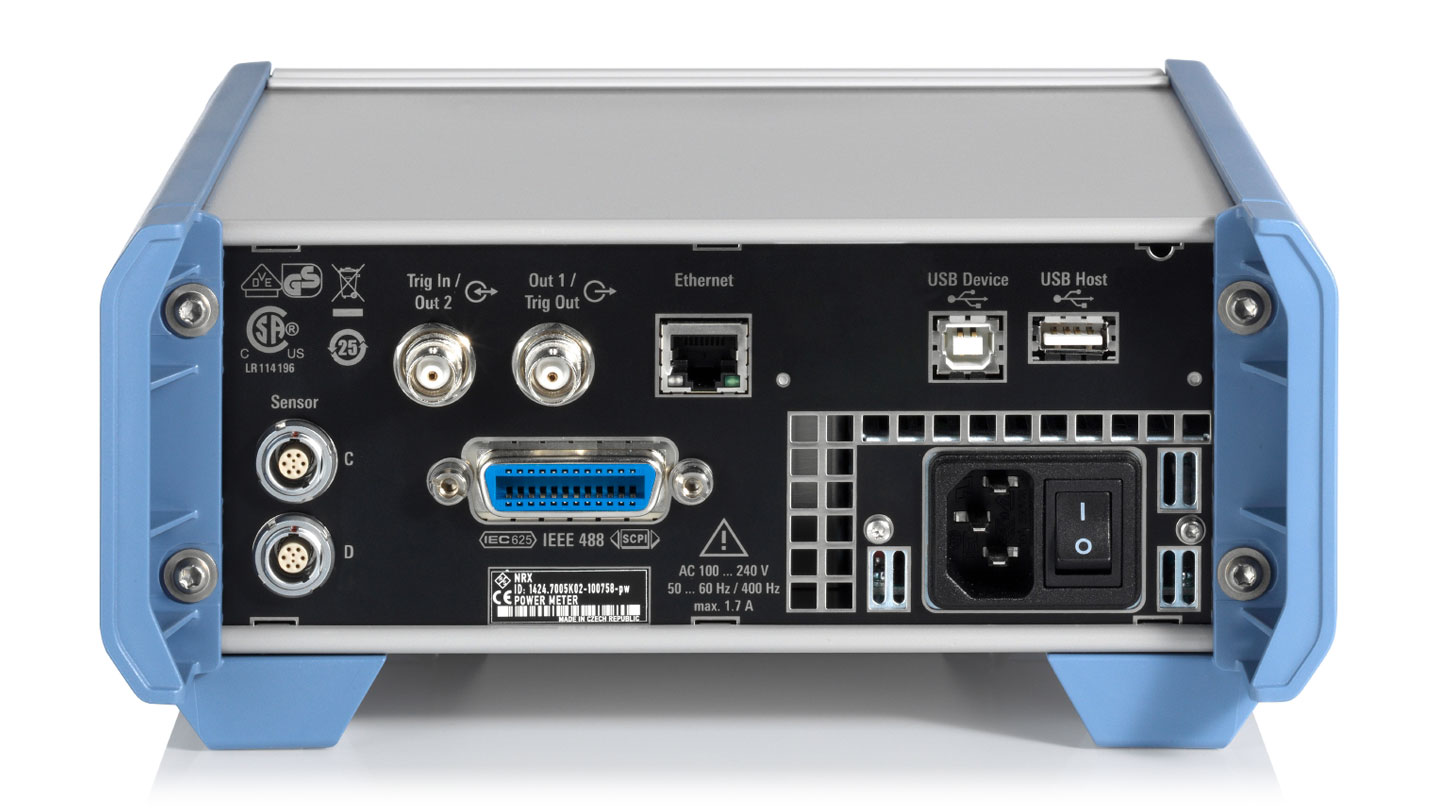

R&S®NRX предоставляет три различных интерфейса дистанционного управления для интеграции в автоматизированные испытательные установки: Ethernet, USB и дополнительно GPIB (R&S®NRX-B8). Вход сигнала запуска на задней панели предназначен для внешнего запуска в случае синхронизированных измерений мощности. Пропорциональное уровню напряжение или цифровой сигнал для контроля предельного значения может выдаваться через разъемы BNC.
Диапазон частот | DC до 110 GHz |
Измерения мощности | 0.1 fW до 30 W |
Каналы | от 1 до 4 |
Размер дисплея | 5“ / 12.7 см |
Разрешение | 800 x 480 (WVGA) |
Размеры | 234 × 106 × 272 мм |
Вес | 2.35 кг |
Опции | Описание |
NRX-B1 | Источник для проверки датчика. Источник опорной частоты 50 МГц или 1 ГГц |
NRX-B4 | Подключение датчиков 3. и 4. NRP (C,D), 8-проводной |
NRX-B8 | Интерфейс GPIB/IEEE488 |
NRX-B9 | Интерфейс для датчиков NRT-Z |
NRX-K2 | 2-й измерительный канал |
NRX-K4 | 3-й и 4-й измерительные каналы |
NRX-K301 | Режим эмуляции для приборов Keysight/Agilent |
Аксессуары | |
NRP-ZK8 | Восьмипроводной кабель интерфейса длиной 1,50 м |
NRP-ZK8 | Восьмипроводной кабель интерфейса USB длиной 3,00 м |
NRP-ZK8 | Восьмипроводной кабель интерфейса длиной 5,00 м |
ZZA-KNA22 | 19-дюймовый переходник BW2010-ADV, 2HU 1/2 + запасной |
ZZA-KNA24 | 19-дюймовый переходник BW2010 улучшенный, шкаф 2HU 1/2 + ½ |
